Pompy Smasher o ulepszonych możliwościach obsługi ciał stałych, zaprojektowane do pompowania ścieków zawierających różne rodzaje ciał stałych i materiałów włóknistych. Dostępna wersja Atex.
| Model | Colour code curve | ø Otwór wylotowy mm | Rodzaj płynu | Maks. wielkość części stałych mm | Maksymalna wartość pH | Maksymalna wydajność l/min | Maksymalna wysokość podnoszenia m | Moc silnika kW | Faza / Napięcie | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

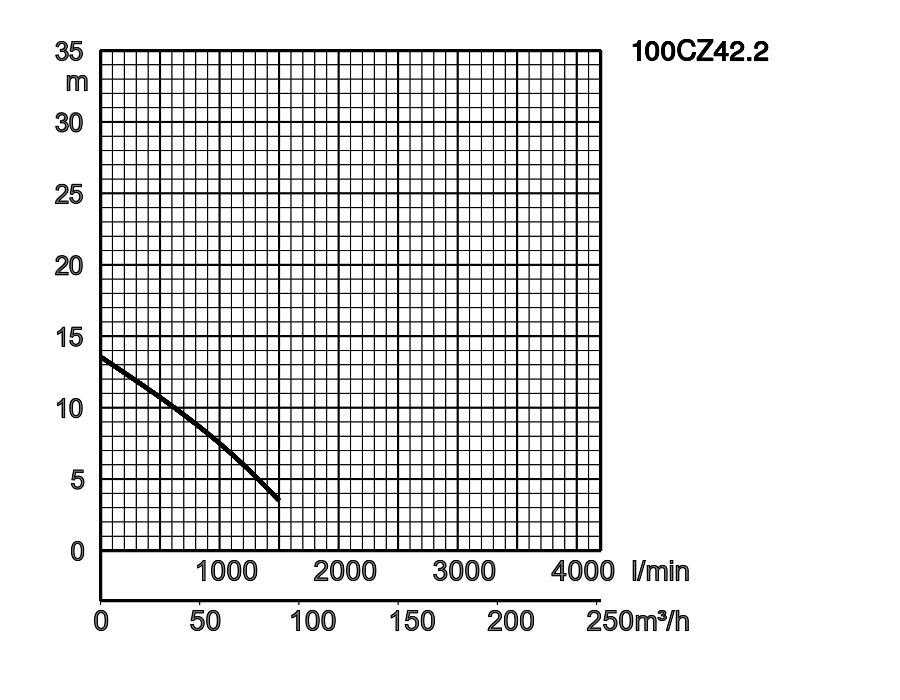

| 100CZ(BN)42.2 | TOS100CZ42.2 |
1
|
100 | Ścieki | 30 | 5-9 | 1500 | 13,50 | 2,2 | 3-fazowy / 400 V / 50 Hz |

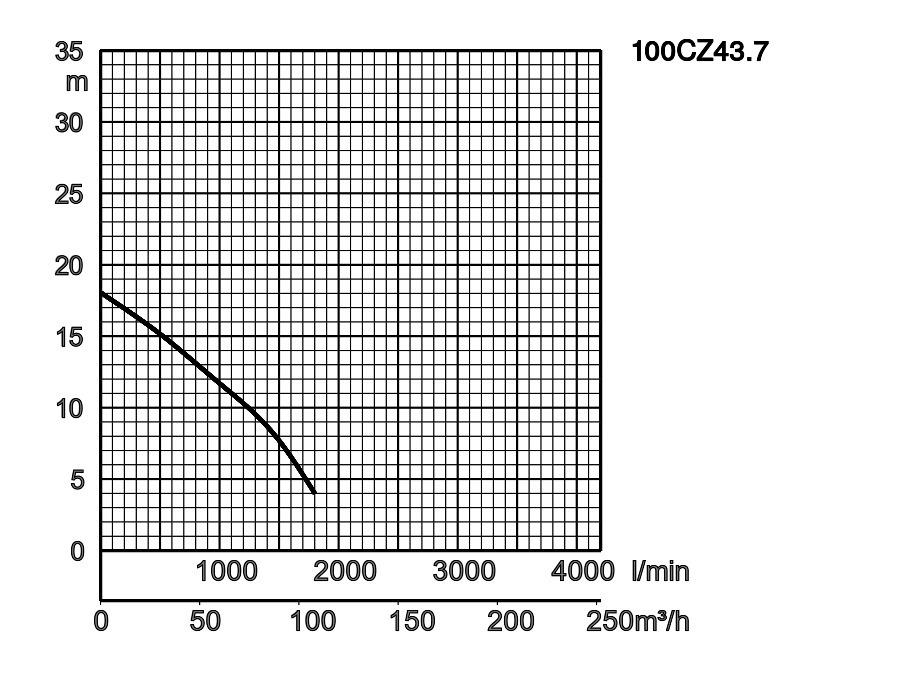

| 100CZ(BN)43.7 | TOS100CZ43.7 |
2
|
100 | Ścieki | 30 | 5-9 | 1800 | 18 | 3,7 | 3-fazowy / 400 V / 50 Hz |

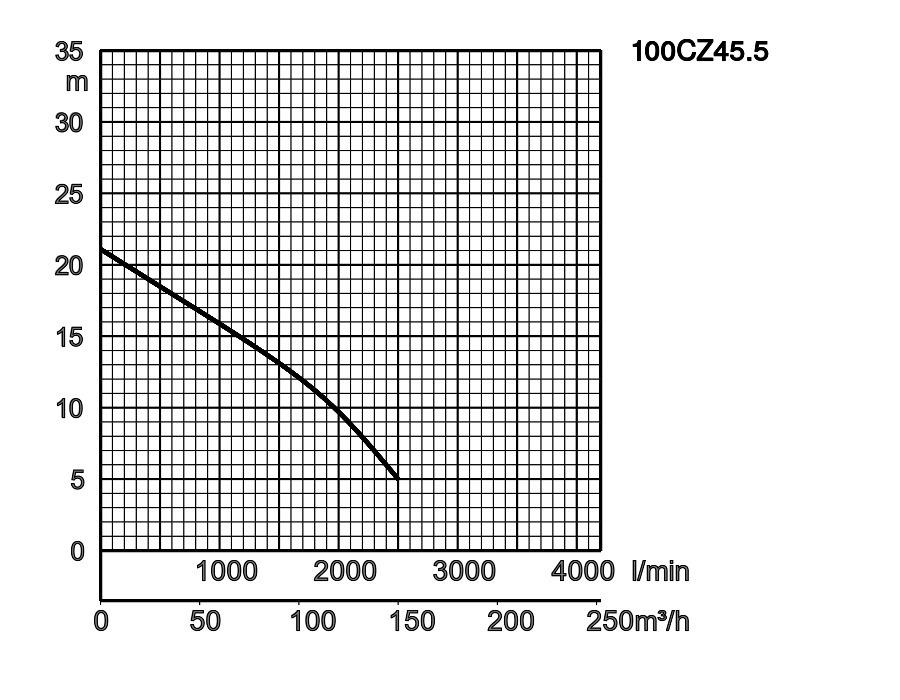

| 100CZ(BN)45.5 | TOS100CZ45.5 |
3
|
100 | Ścieki | 35 | 5-9 | 2500 | 21 | 5,5 | 3-fazowy / 400 V / 50 Hz |

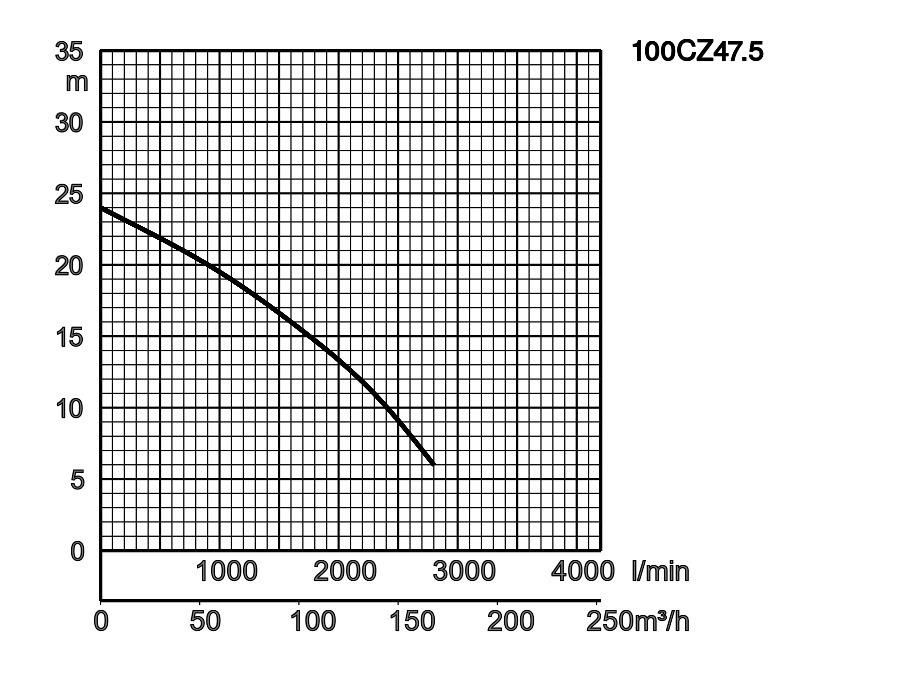

| 100CZ(BN)47.5 | TOS100CZ47.5 |
4
|
100 | Ścieki | 35 | 5-9 | 2800 | 24 | 7,5 | 3-fazowy / 400 V / 50 Hz |
| 100CZ(BN)411 | TOS100CZ411 |
5
|
100 | Ścieki | 41 | 5-9 | 3500 | 28,5 | 11 | 3-fazowy / 400 V / 50 Hz |

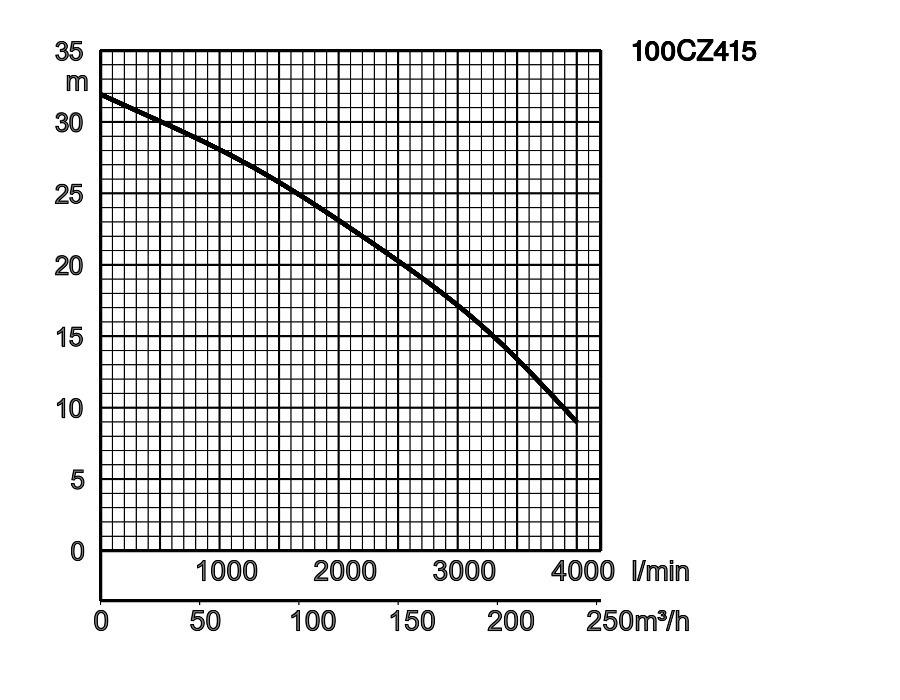

| 100CZ(BN)415 | TOS100CZ415 |
6
|
100 | Ścieki | 41 | 5-9 | 4000 | 32 | 15 | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 30 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1500 |
| Maksymalna wysokość podnoszenia m | 13,50 |
| Moc silnika kW | 2,2 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 30 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1800 |
| Maksymalna wysokość podnoszenia m | 18 |
| Moc silnika kW | 3,7 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 35 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 2500 |
| Maksymalna wysokość podnoszenia m | 21 |
| Moc silnika kW | 5,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 35 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 2800 |
| Maksymalna wysokość podnoszenia m | 24 |
| Moc silnika kW | 7,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 41 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 3500 |
| Maksymalna wysokość podnoszenia m | 28,5 |
| Moc silnika kW | 11 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
| Rodzaj płynu | Ścieki |
| Maks. wielkość części stałych mm | 41 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 4000 |
| Maksymalna wysokość podnoszenia m | 32 |
| Moc silnika kW | 15 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 |
|---|---|
| Podłączenie wylotowe | Gwint wewnętrzny, kołnierz JIS10K |
| Rodzaj płynu | Ścieki |
|---|---|
| Temperatura | 0-40°C |
| Maks. wielkość części stałych mm | 30 - 41 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1500 - 4000 |
| Maksymalna wysokość podnoszenia m | 13,50 - 32 |
| Wirnik | Tłuczek nożycowy |
|---|---|
| Namiar | Łożyska kulkowe osłonięte |
| Uszczelnienie mechaniczne | Podwójne uszczelnienie mechaniczne w kąpieli olejowej |
| Wirnik | Odlew z żeliwa sferoidalnego EN-GJS500 |
|---|---|
| Obudowa | Odlew z żeliwa szarego EN-GJL-250 |
| Płyta ssąca | Odlew z żeliwa sferoidalnego EN-GJS-500-7 |
| Korpus pompy | Odlew z żeliwa szarego EN-GJL-200 |
| Uszczelnienie mechaniczne | Węglik krzemu |
| Moc silnika kW | 2,2 - 15 |
|---|---|
| Metoda początkowa | bezpośrednio online, gwiazda/trójkąt |
| Nadaje się do VFD | Tak |
| Nadaje się do łagodnego rozruchu | Tak |
| Typ, Polacy | Silnik indukcyjny 4 bieguny IP68 |
| Izolacja | Klasa izolacji F |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| obr./min. | 1411 - 1461 |
| Zabezpieczenie silnika (wbudowane) | Miniaturowy ochraniacz, Okrągły wyłącznik termiczny |
| Prąd znamionowy | 4,80 - 30,90 |
| Rama | Odlew z żeliwa szarego EN-GJL-200 |
|---|---|
| Wał | Stal nierdzewna EN-X30Cr13 |
| Kabel | NSSHÖU 4C*2,5 mm² / NSSHÖU 3C*2,5 mm² / 2PNCT 2C*1,25 mm², NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm² |
| Długość kabla | 10m |
| Masa sucha kg | 81 - 247 |
|---|---|
| Odporność na ciśnienie | maks. 30m, maks. 40m, maks. 50m |
| Model | A | A4 | B | D | H | W1 | W2 |
|---|---|---|---|---|---|---|---|
| 100CZ(BN)42.2 | 629 | 524 | 342 | 341 | 658 | 245 | 620 |
| 100CZ(BN)43.7 | 629 | 524 | 342 | 341 | 708 | 245 | 670 |
| 100CZ(BN)45.5 | 685 | 580 | 372 | 410 | 930 | 320 | 805 |
| 100CZ(BN)47.5 | 685 | 580 | 372 | 410 | 911 | 320 | 790 |
| 100CZ(BN)411 | 722 | 617 | 380 | 438 | 1000 | 350 | 875 |
| 100CZ(BN)415 | 722 | 617 | 380 | 438 | 1070 | 350 | 945 |
Seria CZ to pompa rozbijająca wyposażona w innowacyjny mechanizm przypominający nożyce, który zapewnia lepsze możliwości obsługi ciał stałych. Unikalna konstrukcja pokrywy ssącej w kształcie serca wyposażona w ostre krawędzie nieruchomego ostrza wraz z ulepszonym półotwartym wirnikiem kanałowym i dwoma ostrymi łopatkami. Zapobiega zatykaniu pompy przez kruszenie i cięcie ciał stałych.
Ponadto wydłużona obrotowa prowadnica zamontowana na wirniku zapobiega zatrzymywaniu się odpadów stałych w centralnej części wirnika, zapewniając tym samym płynną pracę pompowania.
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
