TM

TM | 230V / 50Hz
Poproś o ofertę

Tytan jest stosowany we wszystkich mokrych metalowych częściach pomp TM. Tytan ma o wiele mocniejszą warstwę tlenku na swojej powierzchni niż stal nierdzewna. Zapobiega to korozji pomp w wodzie morskiej, która ma bardzo wysokie stężenie jonów chloru.

Dane techniczne
  • ø Otwór wylotowy mm: 50 mm
  • Rodzaj płynu: Ścieki
  • Maks. nośność bryły mm: 10
  • Maksymalna wartość pH: 3-10
  • Maksymalna wydajność l/min: 290 - 350
  • Maksymalna wysokość głowy: 12 - 15
  • Moc silnika kW: 0,4 - 0,75
  • Faza / Napięcie: 1 faza / 230 V / 50 Hz,3-fazowy / 400 V / 50 Hz

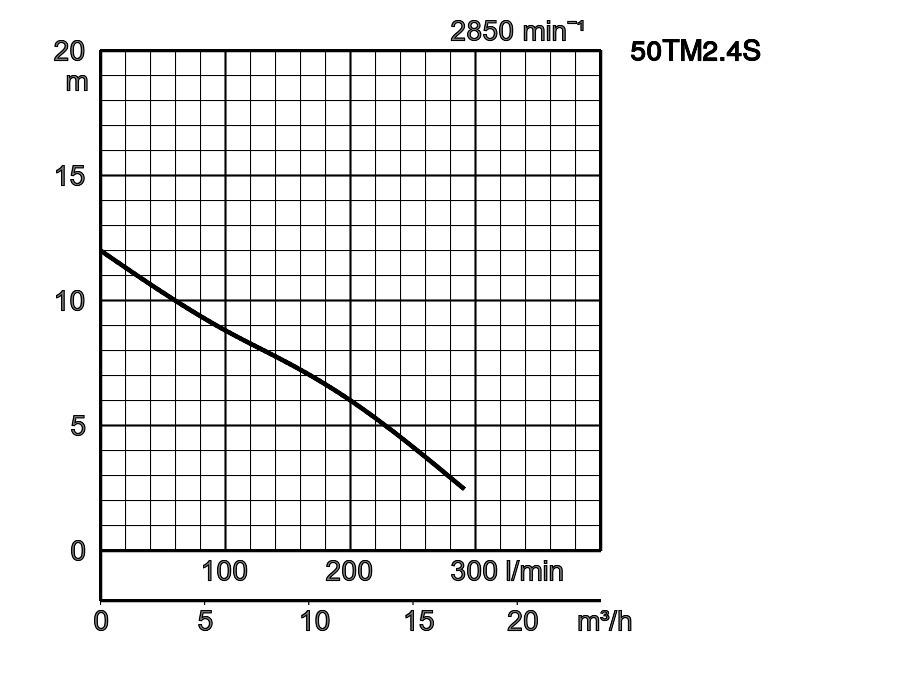

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. nośność bryły mm Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość głowy Moc silnika kW Faza / Napięcie
50TM2.4S
1
50 mm Ścieki 10 3-10 290 12 0,4 1 faza / 230 V / 50 Hz
50TMA2.4S   50 mm Ścieki 10 3-10 290 12 0,4 1 faza / 230 V / 50 Hz
50TM2.75
2
50 mm Ścieki 10 3-10 350 15 0,75 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 50 mm
Rodzaj płynu Ścieki
Maks. nośność bryły mm 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 290
Maksymalna wysokość głowy 12
Moc silnika kW 0,4
Faza / Napięcie 1 faza / 230 V / 50 Hz
ø Otwór wylotowy mm 50 mm
Rodzaj płynu Ścieki
Maks. nośność bryły mm 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 290
Maksymalna wysokość głowy 12
Moc silnika kW 0,4
Faza / Napięcie 1 faza / 230 V / 50 Hz
ø Otwór wylotowy mm 50 mm
Rodzaj płynu Ścieki
Maks. nośność bryły mm 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 350
Maksymalna wysokość głowy 15
Moc silnika kW 0,75
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 50 mm
Podłączenie wylotowe Gwint wewnętrzny, kołnierz
Pompowanie płynu
Rodzaj płynu Ścieki
Temperatura 0-40°C
Maks. nośność bryły mm 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 290 - 350
Maksymalna wysokość głowy 12 - 15
Pompa
Komponenty
Wirnik Wirnik wirowy
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Tworzywo sztuczne wzmocnione włóknem szklanym
Obudowa Tworzywo sztuczne wzmocnione włóknem szklanym
Korpus pompy Tytan
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 0,4 - 0,75
Metoda początkowa bezpośrednio online, kondensator
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji E
Faza / Napięcie 1 faza / 230 V / 50 Hz, 3-fazowy / 400 V / 50 Hz
obr./min. 2792 - 2812
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 1,90 - 3.10
Tworzywo
Wał Tytan
Kabel H07RN8-F 3C*1,0 mm², NSSHÖU 4C*1,5 mm²
Długość kabla 10m
Inni
Masa sucha kg 6,70 - 7.20
Odporność na ciśnienie maks. 20m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • 50TMA2.4S
W1: najniższy poziom bieżącej wody
  • 50TM2.4S
  • 50TM2.75
ModelAA1A2BB1DD1D2FL1FL2HW1
50TM2.4S23611581102901628676--360110
50TMA2.4S23611581102-1737697115607374-
50TM2.7523611581102901628676--374110

Seria TM to zanurzalna przenośna pompa tytanowa przeznaczona do obsługi wody morskiej. Wykonana jest z tytanu i żywicy. Ponieważ tytan ma doskonałą odporność na korozję w wodzie morskiej, nadaje się do różnych zastosowań, w których wykorzystuje się wodę morską. Do smarowania oleju używana jest parafina ciekła, co czyni ją idealną do akwakultury słonej wody.

Pump Discharge 032-165-29
2" Hose Coupling
Odpływ 2" z odpowiednim przyłączem do węża
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 56103000tu
Motor Protecton Plug 230V w/z hand-automatic (on-off)
Specifications
Kontrola natężenia prądu 3,0A
Dławik kablowy 2 x M16
IP 44
wyłącznik: zabezpieczenie WYŁ.-WŁ. (0-I) 3A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przeg

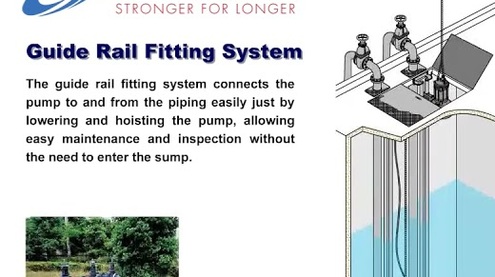

Guide Rail Fitting System XITOK4P
TOK4-P (For Vancs, TM/T, PU/A)
Złączki prowadnic typu TOK to mniejsze akcesoria prowadnic wykonane ze wzmocnionego włóknem szklanym, zaprojektowane specjalnie do mniejszych pomp Tsurumi.
Pump Discharge 032-165-29
2" Hose Coupling
Odpływ 2" z odpowiednim przyłączem do węża

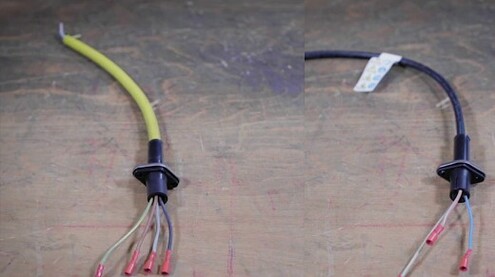

Cable repair set 061-TEG-05
Cable Repair Kit for 001-012-44 Cabtyre Cable Set (10m) H07RN8
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Pump Discharge 032-165-29
2" Hose Coupling
Odpływ 2" z odpowiednim przyłączem do węża
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547150253tu
Plug CEE 16A
Specifications
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547250253tu
Plug CEE 32 A
Specifications
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571501600tu
Plug with float connection CEE 16A
Specifications
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572501600tu
Plug with float connection CEE 32A
Specifications
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587150253
CEE MS PW Stecker 16/5 6h 1.6-2.5A DFK IP67
Specifications
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587250253
CEE MS PW Stecker 32/5 6h 1.6-2.5A DFK IP67
Specifications
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Guide Rail Fitting System XITOK4P
TOK4-P (For Vancs, TM/T, PU/A)
Złączki prowadnic typu TOK to mniejsze akcesoria prowadnic wykonane ze wzmocnionego włóknem szklanym, zaprojektowane specjalnie do mniejszych pomp Tsurumi.
Cable repair set 061-TEG-06
Cable Repair Kit for 001-TEG-31 Cabtyre Cable Set (20m) H07RN-F4Cx1,5mm2 and M01-TEG-31 Cable NSSHOEU 4G*1,5 mm2 (20m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
