U

U | 400V / 50Hz
Poproś o ofertę

Trójfazowe pompy zatapialne do ścieków, wykonane z żeliwa z silnikami dwubiegunowymi. Zaprojektowane do bezzatykającego pompowania materiałów stałych i włóknistych.

Dane techniczne
  • ø Otwór wylotowy mm: 80
  • Rodzaj płynu: Ścieki
  • Maks. wielkość części stałych mm: 46 - 56
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 600 - 1030
  • Maksymalna wysokość podnoszenia m: 16,50 - 23,50
  • Moc silnika kW: 1,5 - 3,7
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz

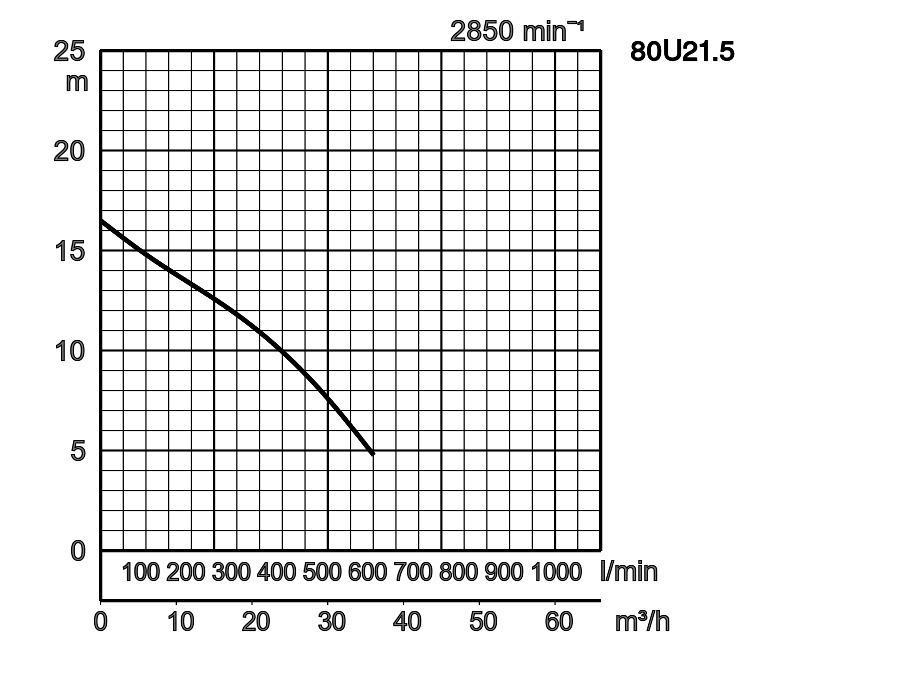

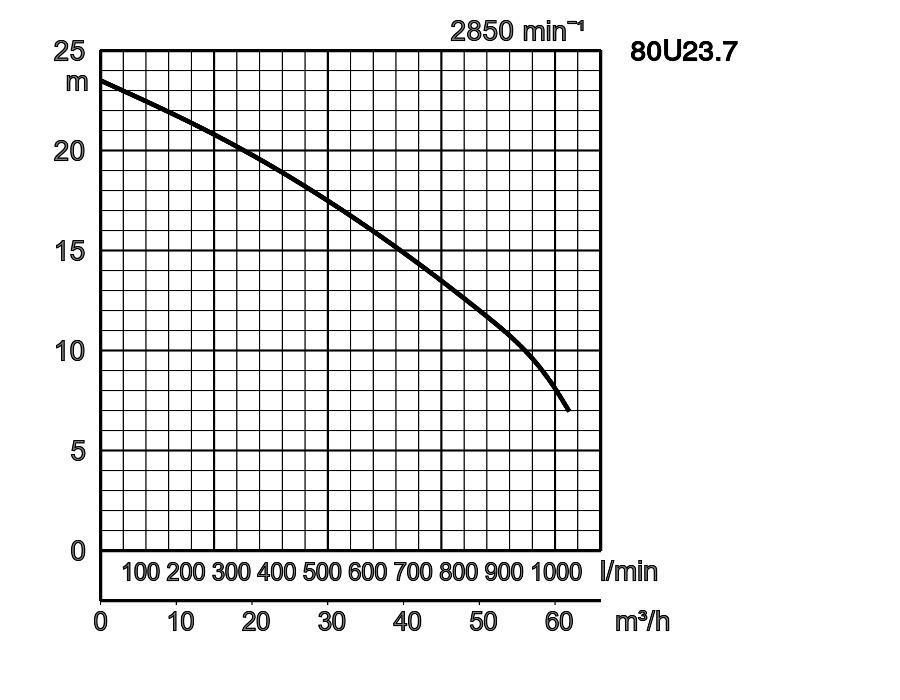

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. wielkość części stałych mm Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość podnoszenia m Moc silnika kW Faza / Napięcie
free standing with guide rail fitting
80U21.5 TOS80U21.5
1
80 Ścieki 46 5-9 600 16,50 1,5 3-fazowy / 400 V / 50 Hz
80U22.2 TOS80U22.2
2
80 Ścieki 56 5-9 800 19 2,2 3-fazowy / 400 V / 50 Hz
80U23.7 TOS80U23.7
3
80 Ścieki 56 5-9 1030 23,50 3,7 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Ścieki
Maks. wielkość części stałych mm 46
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 600
Maksymalna wysokość podnoszenia m 16,50
Moc silnika kW 1,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Ścieki
Maks. wielkość części stałych mm 56
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 800
Maksymalna wysokość podnoszenia m 19
Moc silnika kW 2,2
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Ścieki
Maks. wielkość części stałych mm 56
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1030
Maksymalna wysokość podnoszenia m 23,50
Moc silnika kW 3,7
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 80
Podłączenie wylotowe Gwint wewnętrzny, kołnierz JIS10K
Pompowanie płynu
Rodzaj płynu Ścieki
Temperatura 0-40°C
Maks. wielkość części stałych mm 46 - 56
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 600 - 1030
Maksymalna wysokość podnoszenia m 16,50 - 23,50
Pompa
Komponenty
Wirnik Wirnik wirowy
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa szarego EN-GJL-200
Obudowa Odlew z żeliwa szarego EN-GJL-200
Korpus pompy Odlew z żeliwa szarego EN-GJL-150
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 1,5 - 3,7
Metoda początkowa bezpośrednio online
Nadaje się do VFD Tak
Nadaje się do łagodnego rozruchu Tak
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 2894 - 2912
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 3,60 - 8
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-150
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU 4C*1,5 mm²
Długość kabla 10m
Inni
Masa sucha kg 40 - 62
Odporność na ciśnienie maks. 30m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • 40U2.25
  • 40U2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1: najniższy poziom bieżącej wody
  • 40UA2.25
  • 40UA2.25S
  • 50UA2.4
  • 50UA2.4S
ModelAA4BDHW1W2
80U21.5420366173200501135430
80U22.2502410225240562160490
80U23.7502410226234565160520
Wymiary - w mm
  • 40U2.25
  • 40U2.25S
  • 40UA2.25
  • 40UA2.25S
  • 50U2.4
  • 50U2.4S
  • 50U2.75
  • 50UA2.4
  • 50UA2.4S
W1: najniższy poziom bieżącej wody
  • 80U2.75
  • 80U21.5
  • 80U22.2
  • 80U23.7
W1: najniższy poziom bieżącej wody
ModelAA5DHH1W1W2
80U21.5389130200603-240530
80U22.2418130240647-245575
80U23.7418130234650895245610

Seria U to kompaktowa pompa zanurzeniowa typu Vortex z silnikiem dwubiegunowym, przeznaczona do pompowania surowych ścieków, ścieków i cieczy zawierających ciała stałe i materiały włókniste. Obrót wirnika wytwarza przepływ wirowy w obudowie pompy, co umożliwia wypompowywanie tych ciał obcych przy minimalnym kontakcie z wirnikiem. Ponieważ mechanizm ten nie wymaga, aby ciała obce przechodziły przez łopatkę wirnika, pompa oferuje praktycznie niezatykające się pompowanie.

Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-03
Pływak 10m (do pomp ściekowych) do 2,2kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547150403tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250403tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571502400tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572502400tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Zestaw montażowy do stojaka bezpłatnego (U)XIBEND3T
ZGIĄĆ 80
Wylot/łokieć do pompowania pionowego
System montażu szyn prowadzących XITO368A
TOS3-65-80
TOS jest podstawowym systemem montażu prowadnic szynowych do pomp Tsurumi o średnicy otworu wylotowego 150 mm.
Zestaw do naprawy kabli 061-TEG-06
Zestaw naprawczy do kabli 001-TEG-31 Cabtyre (20 m) H07RN-F4Cx1,5mm2 i kabla M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-03
Pływak 10m (do pomp ściekowych) do 2,2kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547150633tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250633tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571506000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłącznika pływak
Wtyczki zabezpieczające silnik 5572506000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Zestaw montażowy do stojaka bezpłatnego XIBEND80
ZGIĄĆ 80-80
Wylot/łokieć do pompowania pionowego
System montażu szyn prowadzących XITO368A
TOS3-65-80
TOS jest podstawowym systemem montażu prowadnic szynowych do pomp Tsurumi o średnicy otworu wylotowego 150 mm.
Zestaw do naprawy kabli 061-TEG-06
Zestaw naprawczy do kabli 001-TEG-31 Cabtyre (20 m) H07RN-F4Cx1,5mm2 i kabla M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-01
Pływak 10m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 106-TEG-02
Pływak 20m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Zestaw montażowy do stojaka bezpłatnego XIBEND80
ZGIĄĆ 80-80
Wylot/łokieć do pompowania pionowego
System montażu szyn prowadzących XITO368A
TOS3-65-80
TOS jest podstawowym systemem montażu prowadnic szynowych do pomp Tsurumi o średnicy otworu wylotowego 150 mm.
