Pompa UZ charakteryzuje się konstrukcją vortex (przepływem wirowym) i szeroką obudową pompy, co zapobiega zatykaniu się przez odpady i ciała stałe.
| Model | Colour code curve | ø Otwór wylotowy mm | Rodzaj płynu | Maks. nośność bryły mm | Maksymalna wartość pH | Maksymalna wydajność l/min | Maksymalna wysokość głowy | Moc silnika kW | Faza / Napięcie | |
|---|---|---|---|---|---|---|---|---|---|---|
| free standing | with guide rail fitting | |||||||||

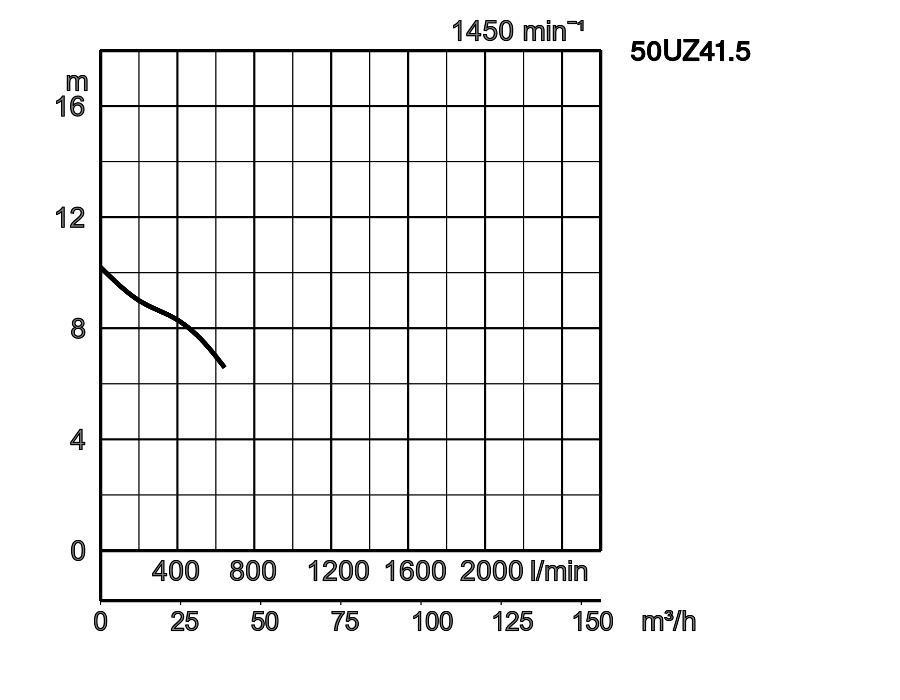

| 50UZ41.5 | TOS50UZ41.5 |
1
|
50 mm | Ścieki | 50 | 5-9 | 644 | 10.20 | 1,5 | 3-fazowy / 400 V / 50 Hz |

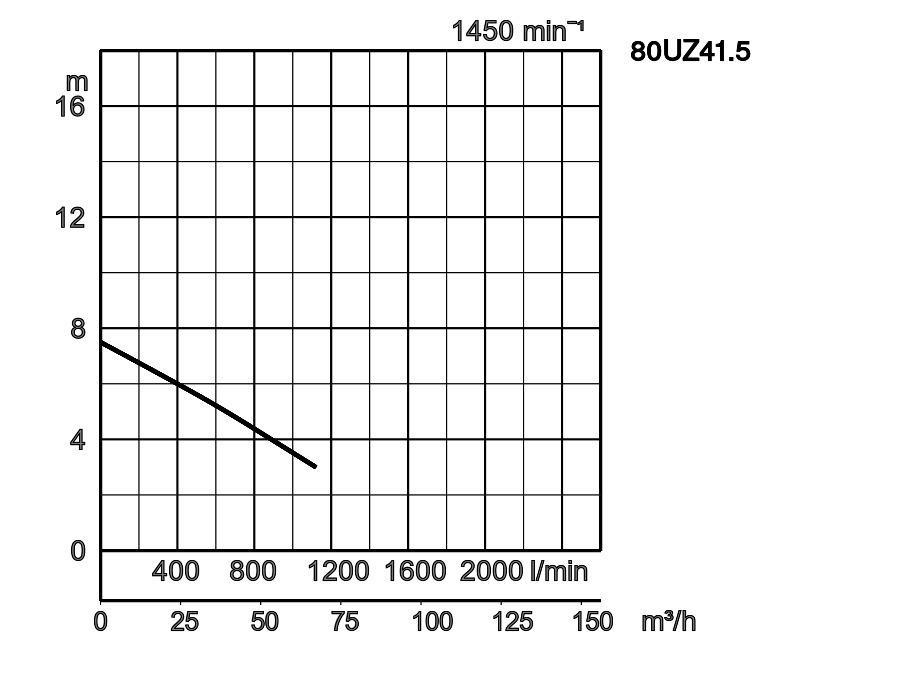

| 80UZ41.5 | - |
2
|
80 mm | Ścieki | 80 | 5-9 | 1110 | 7,50 | 1,5 | 3-fazowy / 400 V / 50 Hz |

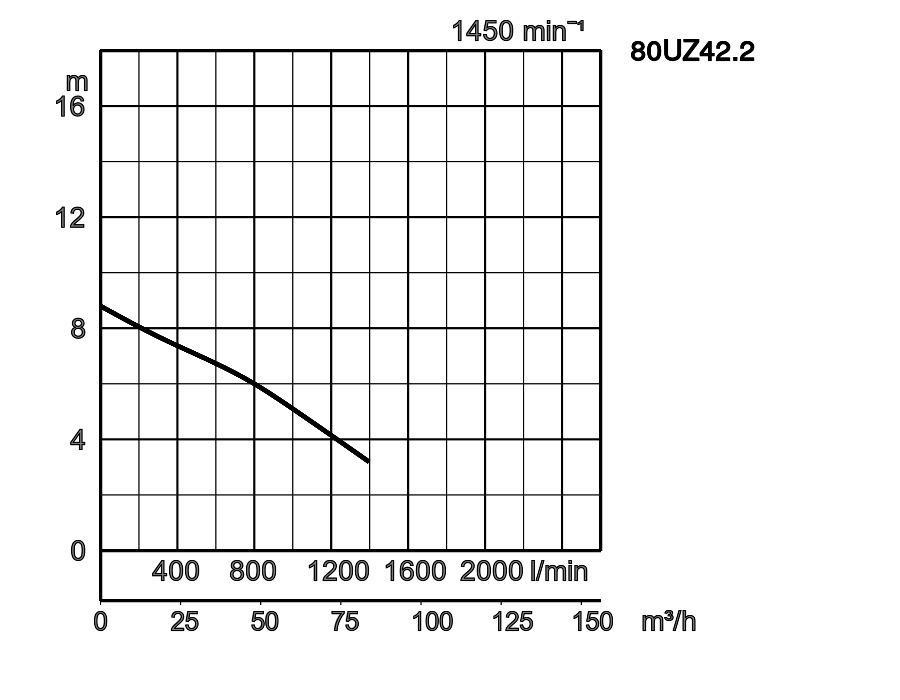

| 80UZ42.2 | - |
3
|
80 mm | Ścieki | 80 | 5-9 | 1395 | 8,80 | 2,2 | 3-fazowy / 400 V / 50 Hz |

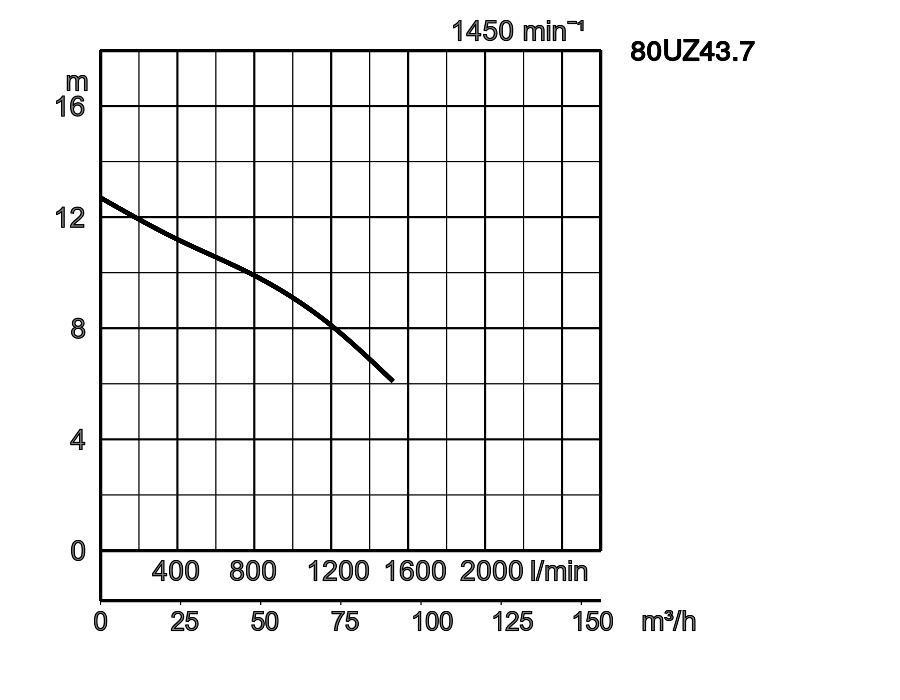

| 80UZ43.7 | - |
4
|
80 mm | Ścieki | 80 | 5-9 | 1520 | 12,70 | 3,7 | 3-fazowy / 400 V / 50 Hz |

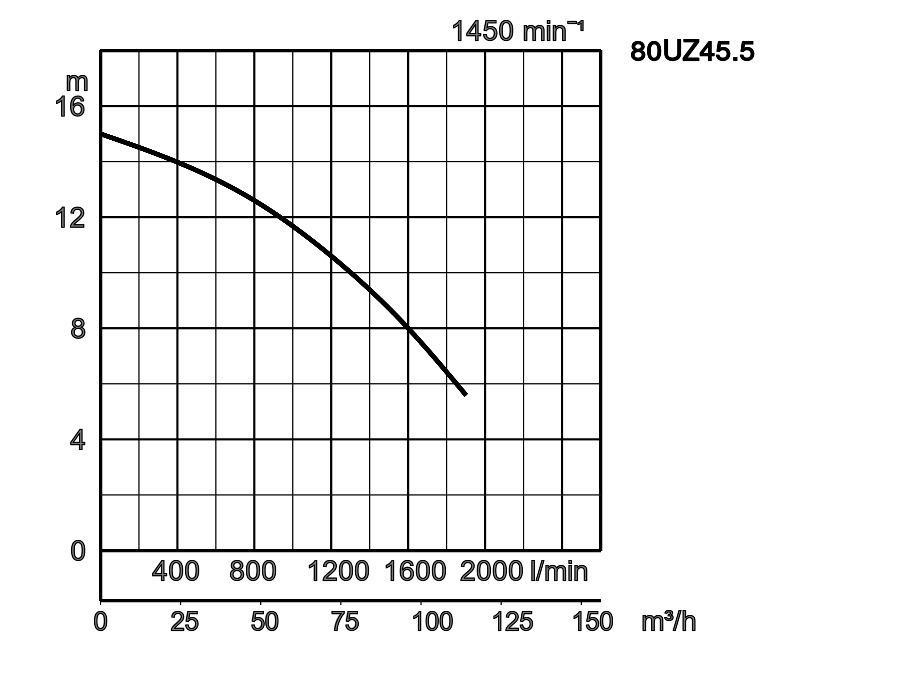

| 80UZ45.5 | TOS80UZ45.5 |
5
|
80 mm | Ścieki | 80 | 5-9 | 1900 | 15 | 5,5 | 3-fazowy / 400 V / 50 Hz |

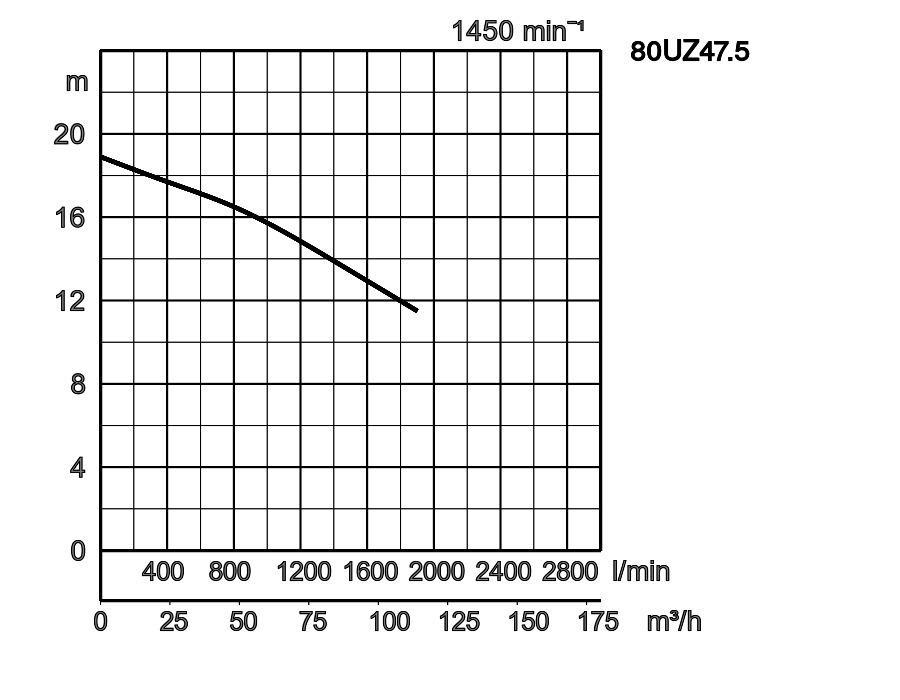

| 80UZ47.5 | TOS80UZ47.5 |
6
|
80 mm | Ścieki | 80 | 5-9 | 1900 | 19 | 7,5 | 3-fazowy / 400 V / 50 Hz |

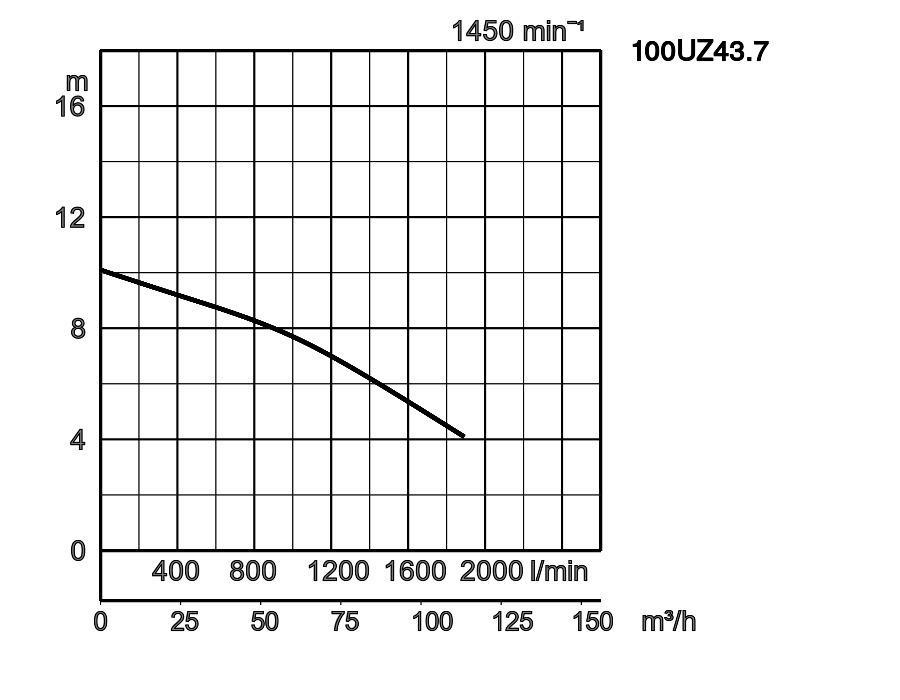

| 100UZ43.7 | TOS100UZ43.7 |
7
|
100 mm | Ścieki | 100 | 5-9 | 1890 | 10.10 | 3,7 | 3-fazowy / 400 V / 50 Hz |

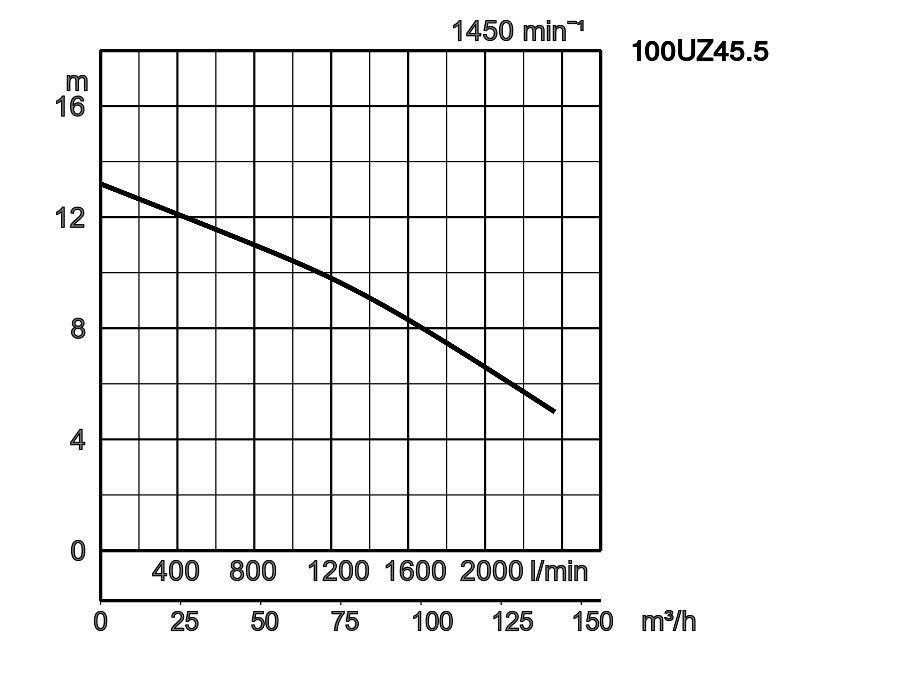

| 100UZ45.5 | TOS100UZ45.5 |
8
|
100 mm | Ścieki | 100 | 5-9 | 2350 | 13.20 | 5,5 | 3-fazowy / 400 V / 50 Hz |

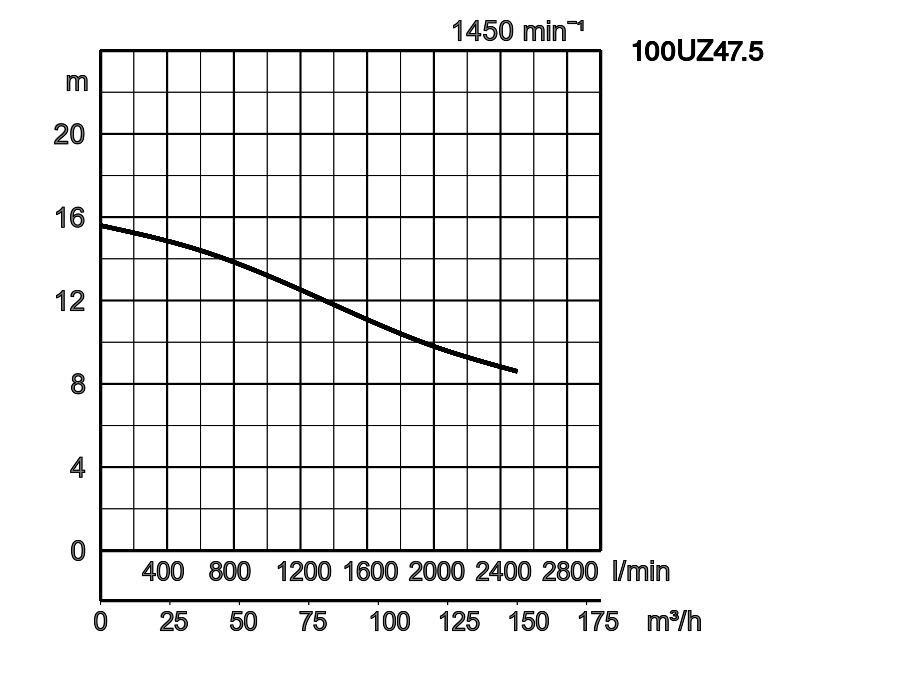

| 100UZ47.5 | TOS100UZ47.5 |
9
|
100 mm | Ścieki | 100 | 5-9 | 2500 | 15,60 | 7,5 | 3-fazowy / 400 V / 50 Hz |

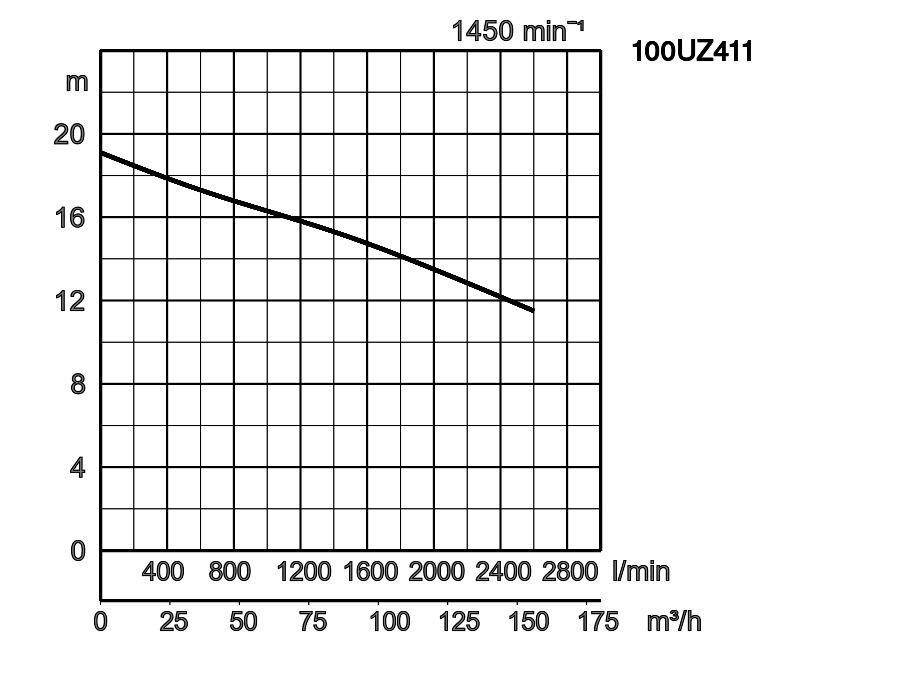

| 100UZ411 | TOS100UZ411 |
10
|
100 mm | Ścieki | 100 | 5-9 | 2600 | 19 | 11 | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 50 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 50 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 644 |
| Maksymalna wysokość głowy | 10.20 |
| Moc silnika kW | 1,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 80 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1110 |
| Maksymalna wysokość głowy | 7,50 |
| Moc silnika kW | 1,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 80 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1395 |
| Maksymalna wysokość głowy | 8,80 |
| Moc silnika kW | 2,2 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 80 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1520 |
| Maksymalna wysokość głowy | 12,70 |
| Moc silnika kW | 3,7 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 80 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1900 |
| Maksymalna wysokość głowy | 15 |
| Moc silnika kW | 5,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 80 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1900 |
| Maksymalna wysokość głowy | 19 |
| Moc silnika kW | 7,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 100 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 1890 |
| Maksymalna wysokość głowy | 10.10 |
| Moc silnika kW | 3,7 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 100 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 2350 |
| Maksymalna wysokość głowy | 13.20 |
| Moc silnika kW | 5,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 100 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 2500 |
| Maksymalna wysokość głowy | 15,60 |
| Moc silnika kW | 7,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 mm |
| Rodzaj płynu | Ścieki |
| Maks. nośność bryły mm | 100 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 2600 |
| Maksymalna wysokość głowy | 19 |
| Moc silnika kW | 11 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Otwór wylotowy mm | 100 mm, 50 mm, 80 mm |
|---|---|
| Podłączenie wylotowe | Gwint wewnętrzny, kołnierz JIS10K |
| Rodzaj płynu | Ścieki |
|---|---|
| Temperatura | 0-40°C |
| Maks. nośność bryły mm | 50 - 100 |
| Maksymalna wartość pH | 5-9 |
| Maksymalna wydajność l/min | 644 - 2600 |
| Maksymalna wysokość głowy | 7,50 - 19 |
| Wirnik | Wirnik wirowy |
|---|---|
| Namiar | Łożyska kulkowe osłonięte |
| Uszczelnienie mechaniczne | Podwójne uszczelnienie mechaniczne w kąpieli olejowej |
| Wirnik | Odlew z żeliwa szarego EN-GJL-200 |
|---|---|
| Obudowa | Odlew z żeliwa szarego EN-GJL-200 |
| Korpus pompy | Odlew z żeliwa szarego EN-GJL-150, Odlew z żeliwa szarego EN-GJL-200 |
| Uszczelnienie mechaniczne | Węglik krzemu |
| Moc silnika kW | 1,5 - 11 |
|---|---|
| Metoda początkowa | bezpośrednio online, gwiazda/trójkąt |
| Suitable for VFD | Yes |
| Suitable for Soft Starter | Yes |
| Typ, Polacy | Silnik indukcyjny 4 bieguny IP68 |
| Izolacja | Klasa izolacji E, Klasa izolacji F |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| obr./min. | 1410 - 1455 |
| Zabezpieczenie silnika (wbudowane) | Miniaturowy ochraniacz, Okrągły wyłącznik termiczny |
| Prąd znamionowy | 4 - 23,40 |
| Rama | Odlew z żeliwa szarego EN-GJL-150, Odlew z żeliwa szarego EN-GJL-200 |
|---|---|
| Wał | Stal nierdzewna EN-X30Cr13 |
| Kabel | NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*2,5 mm² / NSSHÖU 3C*2,5 mm² / 2PNCT 2C*1,25 mm² |
| Długość kabla | 10m |
| Masa sucha kg | 52 - 186 |
|---|---|
| Odporność na ciśnienie | maks. 30m, maks. 40m |
| Model | A | A1 | A2 | A3 | B | D | D1 | D2 | H | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 405 | 228 | 123 | 142 | 179 | 250 | 110 | 140 | 566 | 170 | 525 |
| 80UZ41.5 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ42.2 | 531 | 312 | 126 | 200 | 285 | 261 | 128 | 133 | 637 | 240 | 595 |
| 80UZ43.7 | 557 | 312 | 153 | 200 | 285 | 291 | 141 | 150 | 688 | 240 | 645 |
| 80UZ45.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 899 | 280 | 770 |
| 80UZ47.5 | 595 | 342 | 160 | 230 | 290 | 358 | 179 | 179 | 920 | 280 | 790 |
| 100UZ43.7 | 628 | 368 | 155 | 240 | 330 | 314 | 149 | 165 | 737 | 290 | 695 |
| 100UZ45.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 939 | 320 | 810 |
| 100UZ47.5 | 652 | 387 | 160 | 260 | 335 | 358 | 179 | 179 | 960 | 320 | 830 |
| 100UZ411 | 660 | 387 | 168 | 230 | 337 | 358 | 179 | 179 | 1021 | 335 | 865 |
| Model | A | A1 | A2 | A3 | A5 | A6 | D | D1 | D2 | H | H1 | H2 | M1 | M2 | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50UZ41.5 | 368 | 245 | 123 | 195 | 130 | 218 | 250 | 110 | 140 | 626 | 786 | 60 | 550 | 350 | 230 | 585 |
| 80UZ41.5 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ42.2 | 446 | 320 | 126 | 260 | 165 | 258 | 261 | 128 | 133 | 670 | 829 | 33 | 600 | 500 | 275 | 630 |
| 80UZ43.7 | 473 | 320 | 153 | 260 | 165 | 258 | 290 | 140 | 150 | 721 | 880 | 33 | 600 | 500 | 275 | 680 |
| 80UZ45.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 927 | 1185 | 28 | 600 | 500 | 310 | 800 |
| 80UZ47.5 | 510 | 350 | 160 | 290 | 165 | 258 | 358 | 179 | 179 | 948 | 1220 | 28 | 600 | 500 | 310 | 820 |
| 100UZ43.7 | 560 | 405 | 155 | 310 | 181 | 286 | 314 | 149 | 165 | 777 | 936 | 40 | 700 | 600 | 330 | 735 |
| 100UZ45.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 974 | 1230 | 38 | 700 | 600 | 355 | 845 |
| 100UZ47.5 | 585 | 425 | 160 | 330 | 181 | 286 | 358 | 179 | 179 | 995 | 1265 | 35 | 700 | 600 | 355 | 865 |
| 100UZ411 | 593 | 425 | 168 | 330 | 181 | 286 | 385 | 179 | 179 | 1054 | 1310 | 33 | 700 | 600 | 370 | 895 |
Seria UZ to średniej wielkości zanurzalna pompa wirowa oparta na silniku 4-biegunowym do pompowania surowych ścieków, ścieków i cieczy zawierających ciała stałe i materiały włókniste. Obrót wirnika wytwarza przepływ wirowy w obudowie pompy, co umożliwia wypompowywanie tych ciał obcych przy minimalnym kontakcie z wirnikiem. Ponieważ mechanizm ten nie wymaga, aby ciała obce przechodziły przez łopatkę wirnika, pompa oferuje praktycznie niezatykające się pompowanie. Seria UZ jest w stanie obsłużyć maksymalny rozmiar ciał stałych, który jest równoważny jej otworowi wylotowemu.
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 2,4A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 4,0A - 6,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 2,5A - 4,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 4,0A - 6,3A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32, 2 x M16 |
| IP | 54 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32, 2 x M16 |
| IP | 54 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32, 2 x M16 |
| IP | 54 |
