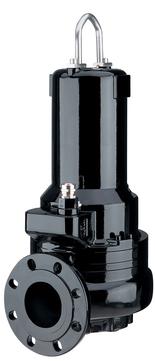

UYZM(K)

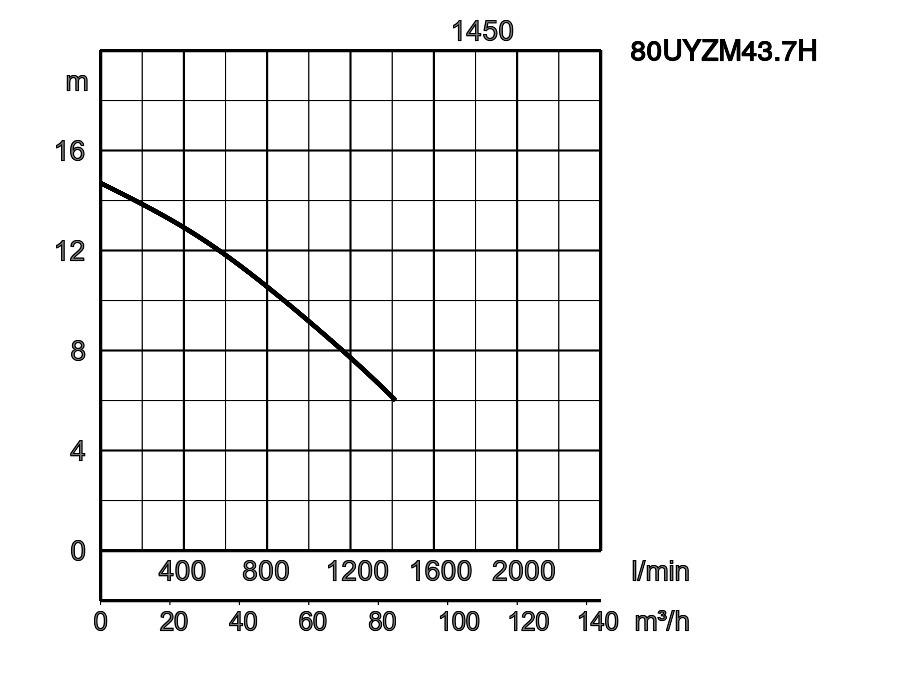

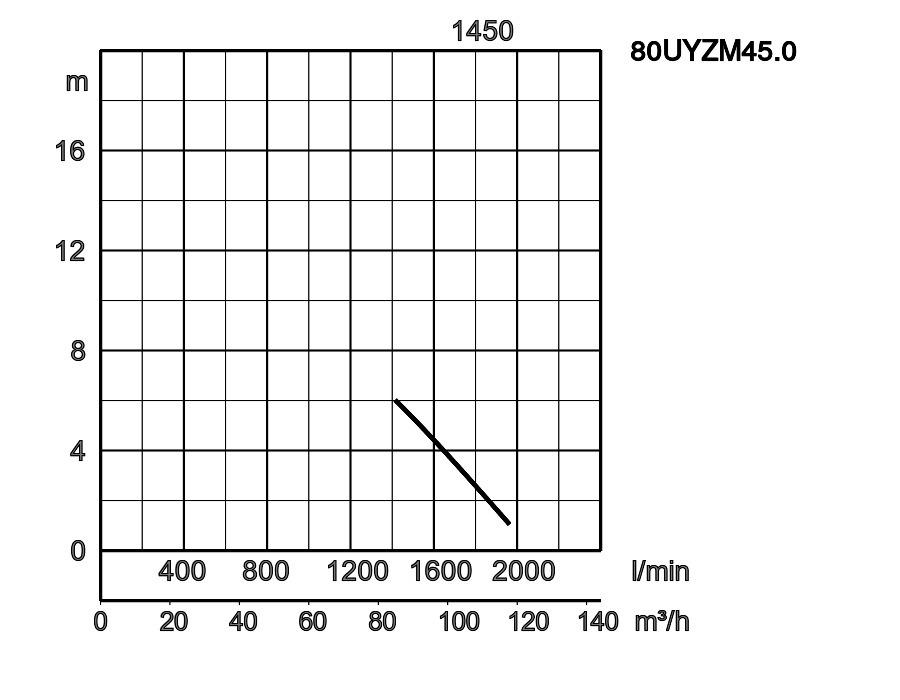

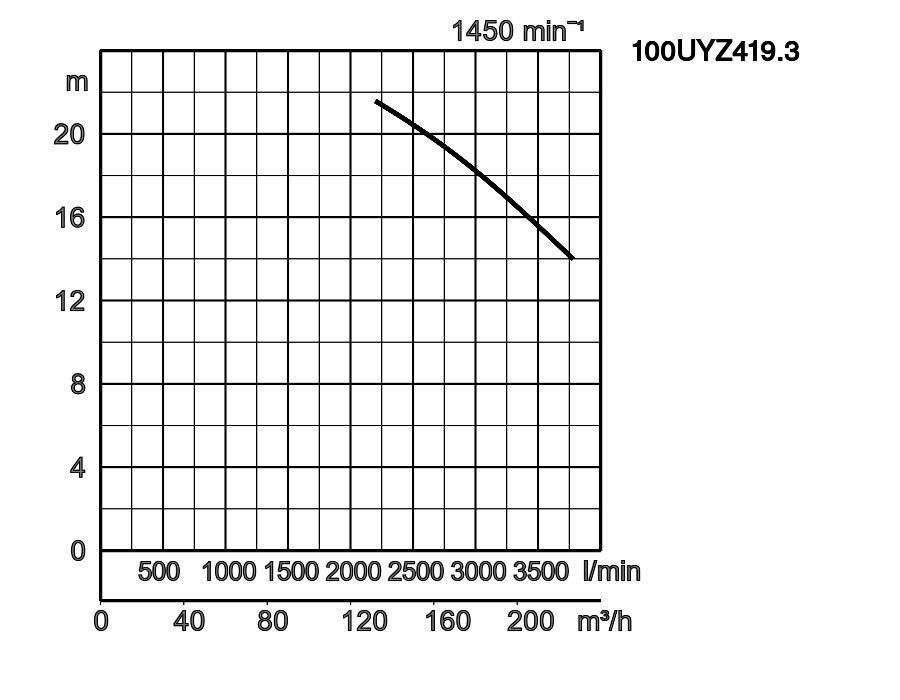

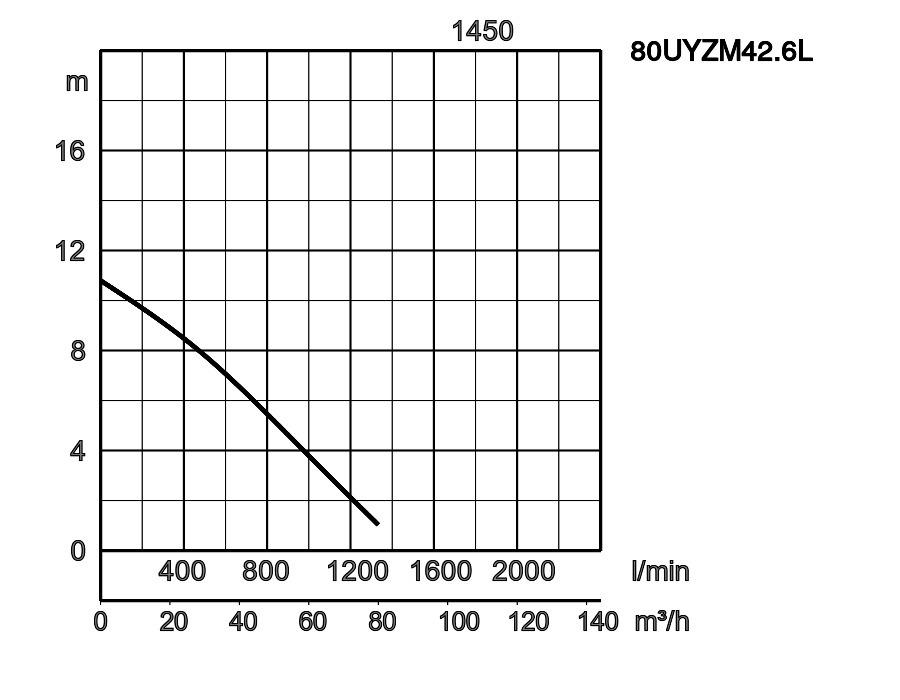

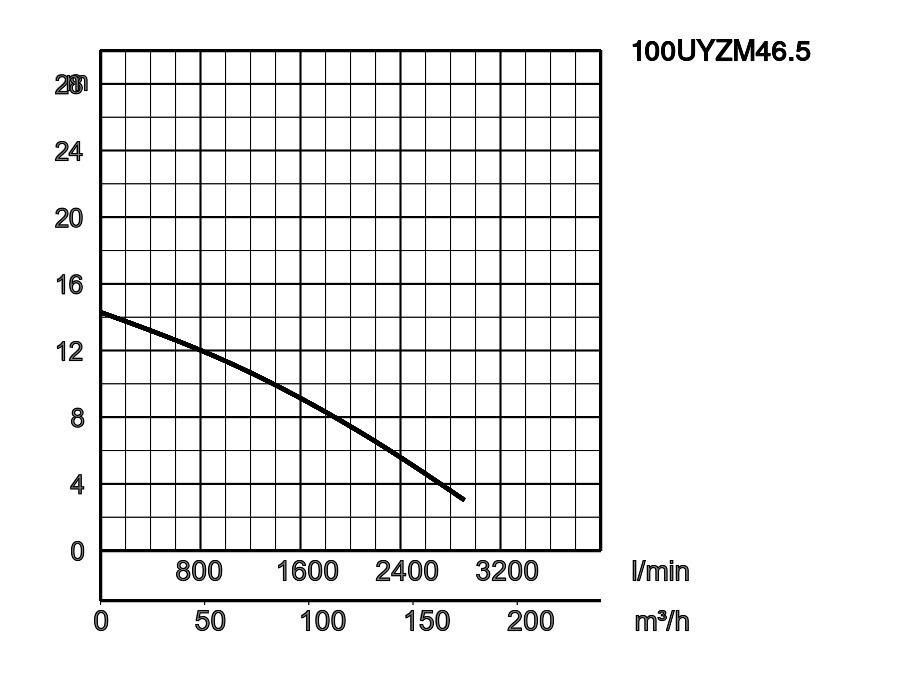

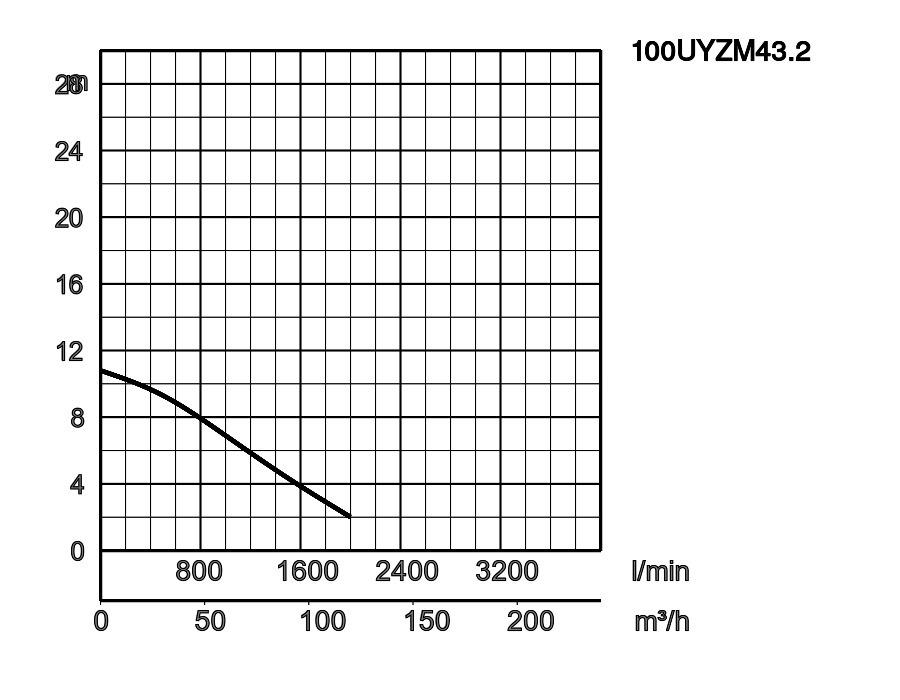

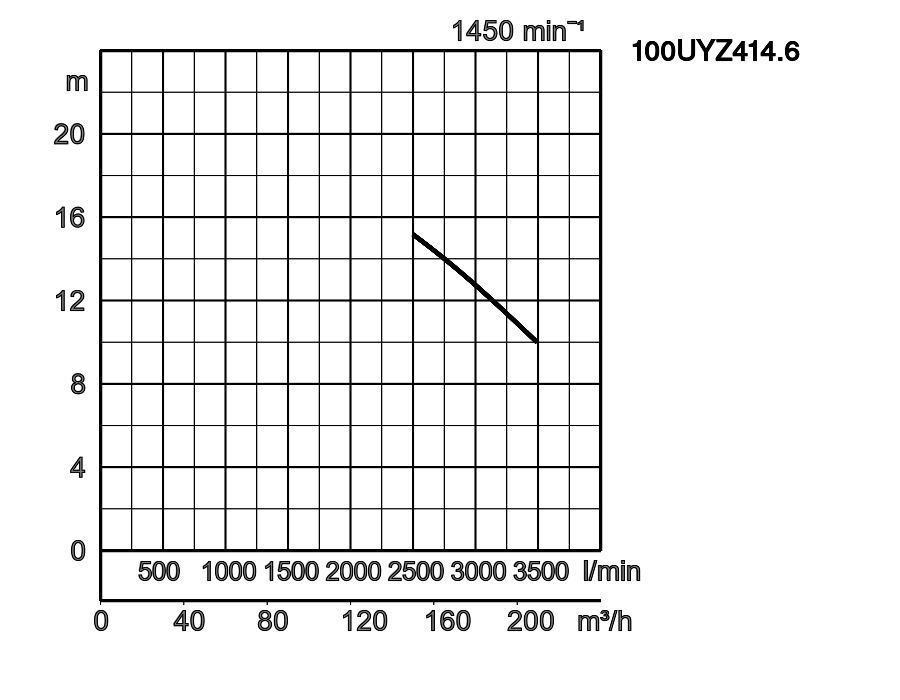

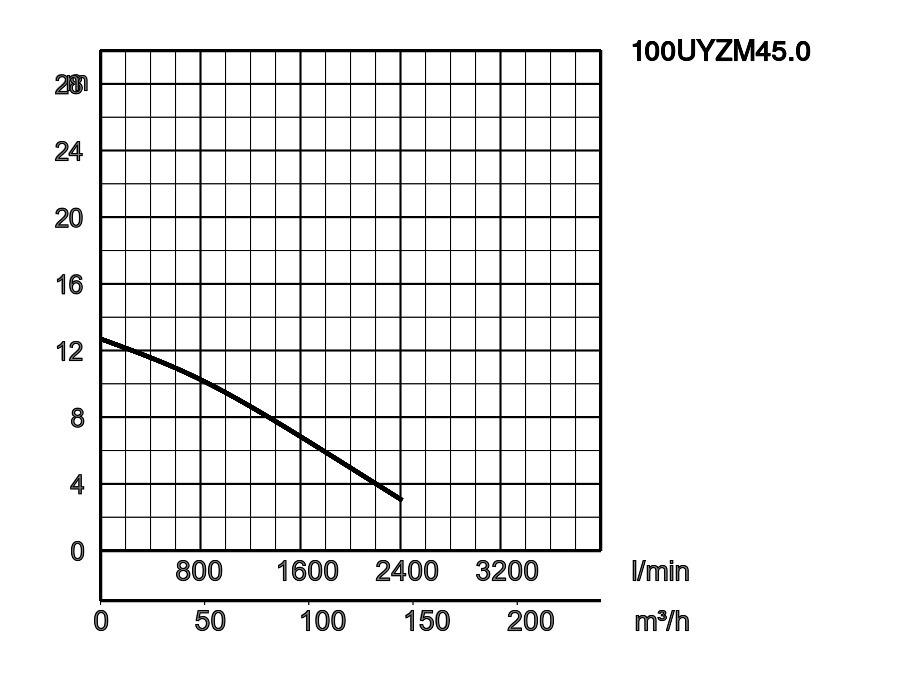

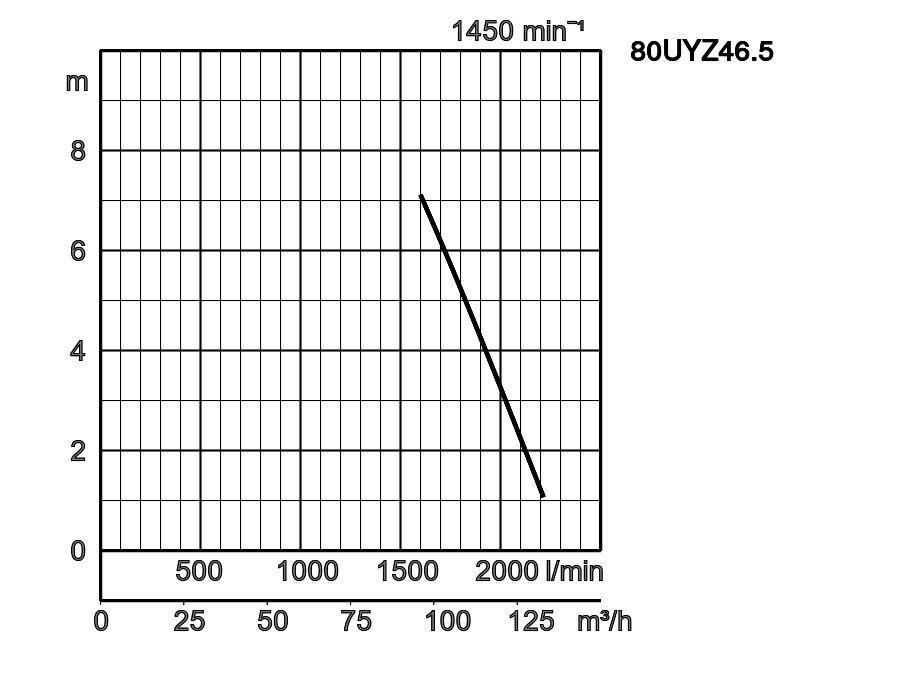

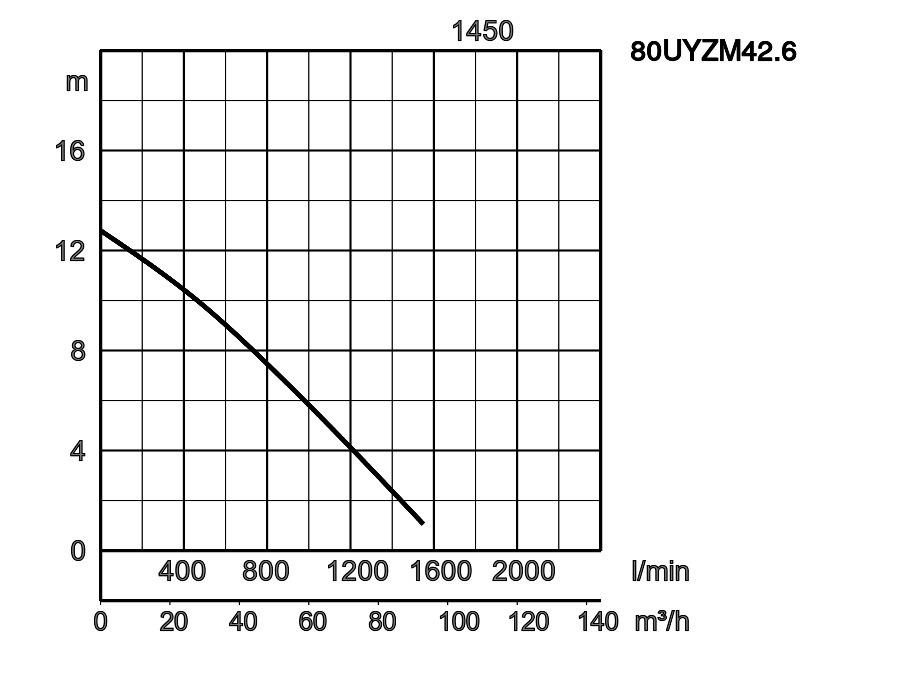

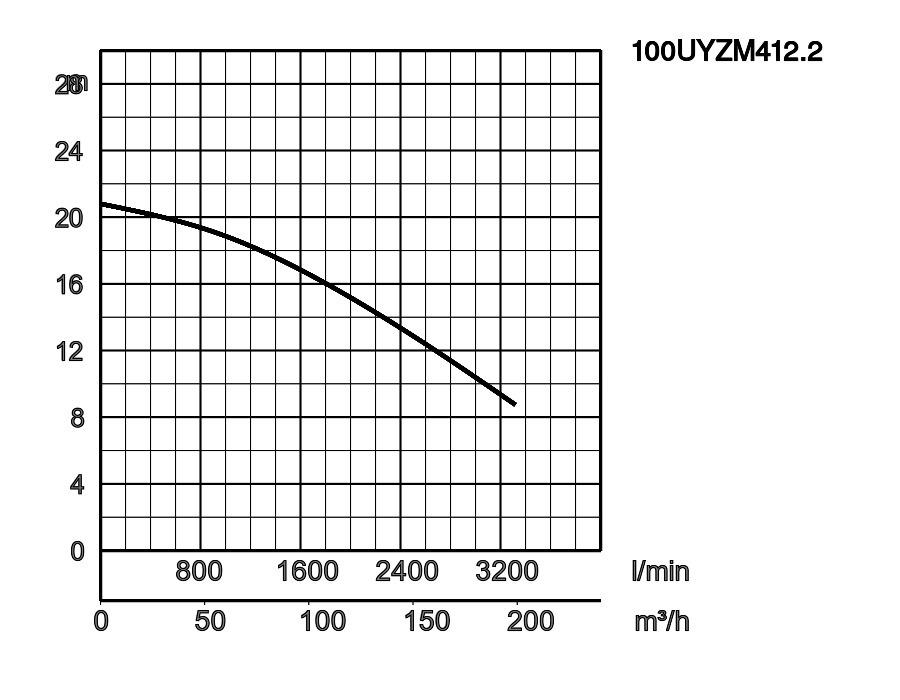

Krzywa wydajności

Specyfikacje

Model		Colour code curve	ø Otwór wylotowy mm	Rodzaj płynu	Maks. nośność bryły mm	Maksymalna wartość pH	Maksymalna wydajność l/min	Maksymalna wysokość głowy	Moc silnika kW	Faza / Napięcie
free standing	with guide rail fitting	Colour code curve	ø Otwór wylotowy mm	Rodzaj płynu	Maks. nośność bryły mm	Maksymalna wartość pH	Maksymalna wydajność l/min	Maksymalna wysokość głowy	Moc silnika kW	Faza / Napięcie
80UYZM41.3	TOS80UYZM41.3	1 print	80	Ścieki	80	5-9	1005	8,40	1,3	3-fazowy / 400 V / 50 Hz
80UYZM42.6L	TOS80UYZM42.6L	2 print	80	Ścieki	80	5-9	1333	10,80	2,6	3-fazowy / 400 V / 50 Hz
80UYZM42.6	TOS80UYZM42.6	3 print	80	Ścieki	80	5-9	1550	12,80	2,6	3-fazowy / 400 V / 50 Hz
80UYZM43.7H	TOS80UYZM43.7H	4 print	80	Ścieki	80	5-9	1413	14,70	3,7	3-fazowy / 400 V / 50 Hz
80UYZM45.0	TOS80UYZM45.0	5 print	80	Ścieki	80	5-9	1967	14,70	5,0	3-fazowy / 400 V / 50 Hz
80UYZM46.5	TOS80UYZM46.5	6 print	80	Ścieki	80	5-9	2217	17.20	6,5	3-fazowy / 400 V / 50 Hz
100UYZM43.2	TOS100UYZM43.2	7 print	100	Ścieki	100	5-9	2000	10,80	3,2	3-fazowy / 400 V / 50 Hz
100UYZM45.0	TOS100UYZM45.0	8 print	100	Ścieki	100	5-9	2433	12.20	5,0	3-fazowy / 400 V / 50 Hz
100UYZM46.5	TOS100UYZM46.5	9 print	100	Ścieki	100	5-9	2833	13,80	6,5	3-fazowy / 400 V / 50 Hz
100UYZM412.2	TOS100UYZM412.2	10 print	100	Ścieki	100	5-9	3333	20,80	12,2	3-fazowy / 400 V / 50 Hz
100UYZMK412.2	100UYZMK412.2		100	Ścieki	100	5-9	3333	20,80	12,2	3-fazowy / 400 V / 50 Hz
100UYZM414.6	TOS100UYZM414.6	11 print	100	Ścieki	100	5-9	3500	22,70	14,6	3-fazowy / 400 V / 50 Hz
100UYZMK414.6	100UYZMK414.6		100	Ścieki	100	5-9	3500	22,70	14,6	3-fazowy / 400 V / 50 Hz
100UYZM419.3	TOS100UYZM419.3	12 print	100	Ścieki	100	5-9	3800	26,80	19,3	3-fazowy / 400 V / 50 Hz
100UYZMK419.3	100UYZMK419.3		100	Ścieki	100	5-9	3800	26,80	19,3	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1005

Maksymalna wysokość głowy	8,40
Moc silnika kW	1,3
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1333

Maksymalna wysokość głowy	10,80
Moc silnika kW	2,6
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1550

Maksymalna wysokość głowy	12,80
Moc silnika kW	2,6
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1413

Maksymalna wysokość głowy	14,70
Moc silnika kW	3,7
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1967

Maksymalna wysokość głowy	14,70
Moc silnika kW	5,0
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	80
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	2217

Maksymalna wysokość głowy	17.20
Moc silnika kW	6,5
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	2000

Maksymalna wysokość głowy	10,80
Moc silnika kW	3,2
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	2433

Maksymalna wysokość głowy	12.20
Moc silnika kW	5,0
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	2833

Maksymalna wysokość głowy	13,80
Moc silnika kW	6,5
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3333

Maksymalna wysokość głowy	20,80
Moc silnika kW	12,2
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3333

Maksymalna wysokość głowy	20,80
Moc silnika kW	12,2
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3500

Maksymalna wysokość głowy	22,70
Moc silnika kW	14,6
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3500

Maksymalna wysokość głowy	22,70
Moc silnika kW	14,6
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3800

Maksymalna wysokość głowy	26,80
Moc silnika kW	19,3
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Ścieki
Maks. nośność bryły mm	100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	3800

Maksymalna wysokość głowy	26,80
Moc silnika kW	19,3
Faza / Napięcie	3-fazowy / 400 V / 50 Hz

Materiały

Ogólny

ø Otwór wylotowy mm	80 - 100
Podłączenie wylotowe	Kołnierz DIN/ANSI DN100 (PN10), Kołnierz DIN/ANSI DN80 (PN10)

Pompowanie płynu

Rodzaj płynu	Ścieki
Temperatura	0-35°C, 0-40°C
Maks. nośność bryły mm	80 - 100
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1005 - 3800
Maksymalna wysokość głowy	8,40 - 26,80

Pompa

Komponenty

Wirnik	Wirnik wirowy
Namiar	Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne	Uszczelnienie mechaniczne wewnętrzne/zewnętrzne

Tworzywo

Wirnik	Odlew z żeliwa szarego EN-GJL-250
Obudowa	Odlew z żeliwa szarego EN-GJL-250

Silnik

Moc silnika kW	1,3 - 19,3
Metoda początkowa	bezpośrednio online, gwiazda/trójkąt
Typ, Polacy	Silnik indukcyjny 4 bieguny IP68
Izolacja	Klasa izolacji H
Faza / Napięcie	3-fazowy / 400 V / 50 Hz
obr./min.	1450
Zabezpieczenie silnika (wbudowane)	Miniaturowy ochraniacz
Prąd znamionowy	3,3 - 36,5

Tworzywo

Wał	Stal nierdzewna EN-X5CrNiMo17-12-2
Kabel	H07RN8-F PLUS 7G1,5 ;H07RN-F 5G1,5, H07RN8-F PLUS 7G2,5 ;H07RN-F 5G1,5, H07RN8-F PLUS 10G1,5, H07RN8-F PLUS 12G1,5
Długość kabla	10m

Inni

Masa sucha kg	64,71 - 234,81
Odporność na ciśnienie	maks. 20m

Wymiary

Wymiary - w mm

W1: najniższy poziom bieżącej wody

100UYZMK412.2
100UYZMK414.6
100UYZMK419.3

W1: najniższy poziom bieżącej wody

80UYZM41.3
80UYZM42.6L
80UYZM42.6
80UYZM43.7H
80UYZM45.0
80UYZM46.5
100UYZM43.2
100UYZM45.0
100UYZM46.5
100UYZM412.2
100UYZM414.6
100UYZM419.3

Model	A	B	B1	C	C1	DN1	DN2	DN3	G	H	J1
80UYZM41.3	526	365	220	290	145	80	100	80	395	589	137
80UYZM42.6L	563	408	250	316	158	80	100	80	395	628	137
80UYZM42.6	563	408	250	316	158	80	100	80	395	628	137
80UYZM43.7H	767	408	250	316	158	80	100	80	395	628	137
80UYZM45.0	767	408	250	316	158	80	100	80	395	628	137
80UYZM46.5	767	408	250	316	158	80	100	80	395	628	137
100UYZM43.2	630	410	250	296	148	100	100	100	395	626	122
100UYZM45.0	630	410	250	296	148	100	100	100	395	626	122
100UYZM46.5	804	460	280	336	168	100	100	100	395	657	122
100UYZM412.2	994	576	345	457	207	100	150	100	450	755	122
100UYZMK412.2	994	576	345	457	207	100	150	-	-	-	-
100UYZM414.6	1098	555	345	410	205	100	150	100	450	749	122
100UYZMK414.6	1098	555	345	410	205	100	150	-	-	-	-
100UYZM419.3	1098	555	345	410	205	100	150	100	450	749	122
100UYZMK419.3	1098	555	345	410	205	100	150	-	-	-	-

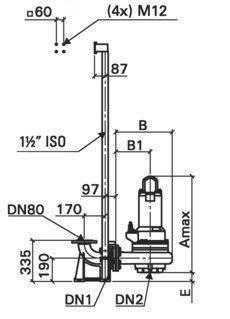

Wymiary - w mm

100UYZMK412.2
100UYZMK414.6
100UYZMK419.3

W1: najniższy poziom bieżącej wody

100UYZM43.2
100UYZM45.0
100UYZM46.5
100UYZM412.2
100UYZM414.6
100UYZM419.3

W1: najniższy poziom bieżącej wody

80UYZM41.3
80UYZM42.6L
80UYZM42.6
80UYZM43.7H
80UYZM45.0
80UYZM46.5

W1: najniższy poziom bieżącej wody

Model	A	B	B1	C	C1	D	DN1	DN2	E
80UYZM41.3	526	365	220	290	145	722	80	100	112
80UYZM42.6L	563	408	250	316	158	775	80	100	112
80UYZM42.6	563	408	250	316	158	775	80	100	112
80UYZM43.7H	767	408	250	316	158	775	80	100	112
80UYZM45.0	767	408	250	316	158	775	80	100	112
80UYZM46.5	767	408	250	316	158	775	80	100	112
100UYZM43.2	630	410	250	296	148	834	100	100	140
100UYZM45.0	804	460	280	336	168	1029	100	100	175
100UYZM46.5	804	460	280	336	168	1029	100	100	175
100UYZM412.2	994	576	345	457	207	1000	100	150	105
100UYZMK412.2	-	576	345	457	207	-	100	150	-
100UYZM414.6	1098	555	345	410	205	979	100	150	130
100UYZMK414.6	-	555	345	410	205	-	100	150	-
100UYZM419.3	1098	555	345	410	205	979	100	150	130
100UYZMK419.3	-	555	345	410	205	-	100	150	-

Opis

Seria UYZM jest idealna do pompowania ścieków bytowych, komunalnych i przemysłowych, fekaliów i osadów, również z grubymi, długowłóknistymi i tworzącymi warkocze składnikami, a także pompowanych mediów zawierających gaz. Niezatykający się wirnik wirowy z dużym swobodnym przelotem zapewnia maksymalne bezpieczeństwo pracy. Czujniki komory olejowej stale monitorują stan pompy i ostrzegają w przypadku awarii.
