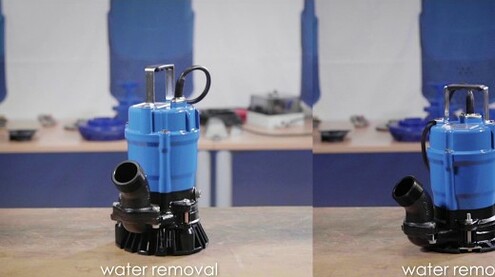

Lekkie i wytrzymałe jednofazowe pompy drenażowe. Wyposażone w małe mieszadło, oferują doskonałą odporność na zużycie i zatykanie w wodzie zawierającej większe ciała stałe. Jej wydajny silnik umożliwia długie okresy pracy przy częściowym zanurzeniu.

Dane techniczne
  • ø Otwór wylotowy mm: 50 - 80
  • Rodzaj płynu: Drenaż
  • Maks. wielkość części stałych mm: 7
  • Maksymalna sucha masa %: 10
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 200 - 580
  • Maksymalna wysokość podnoszenia m: 10,80 - 18
  • Moc silnika kW: 0,4 - 0,75
  • Faza / Napięcie: 1 faza / 230 V / 110 V / 50 Hz

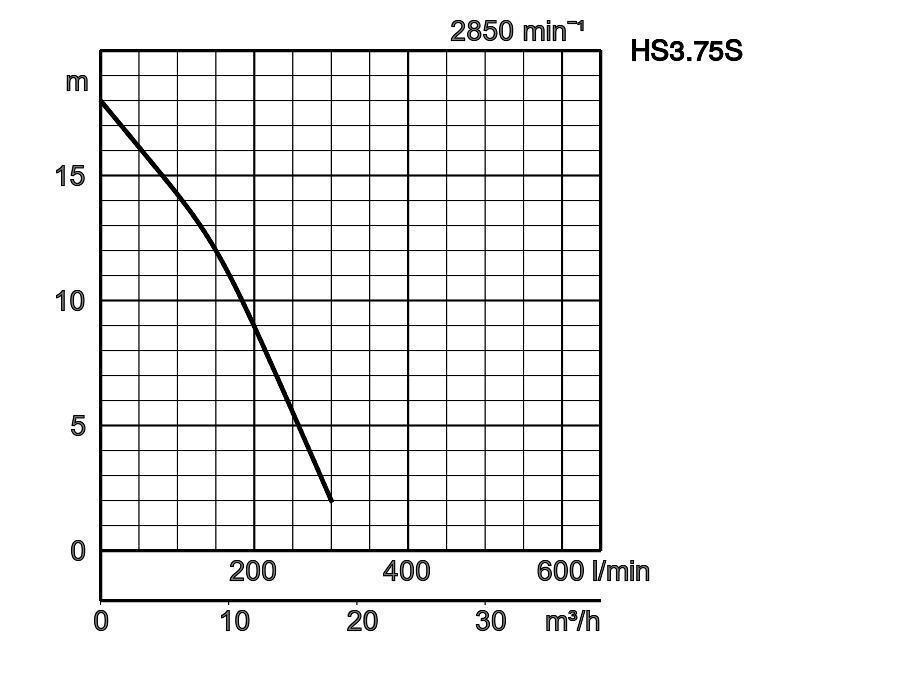

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. wielkość części stałych mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość podnoszenia m Moc silnika kW Faza / Napięcie
HS2.4S
1
50 Drenaż 7 10 5-9 200 12 0,4 1 faza / 230 V / 110 V / 50 Hz
HS2.75S
2
50 Drenaż 7 10 5-9 230 18 0,75 1 faza / 230 V / 110 V / 50 Hz
HS3.75S
3
80 Drenaż 7 10 5-9 300 18 0,75 1 faza / 230 V / 110 V / 50 Hz
HS3.75SL
4
80 Drenaż 7 10 5-9 580 10,80 0,75 1 faza / 230 V / 110 V / 50 Hz
ø Otwór wylotowy mm 50
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 7
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 200
Maksymalna wysokość podnoszenia m 12
Moc silnika kW 0,4
Faza / Napięcie 1 faza / 230 V / 110 V / 50 Hz
ø Otwór wylotowy mm 50
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 7
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 230
Maksymalna wysokość podnoszenia m 18
Moc silnika kW 0,75
Faza / Napięcie 1 faza / 230 V / 110 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 7
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 300
Maksymalna wysokość podnoszenia m 18
Moc silnika kW 0,75
Faza / Napięcie 1 faza / 230 V / 110 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 7
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 580
Maksymalna wysokość podnoszenia m 10,80
Moc silnika kW 0,75
Faza / Napięcie 1 faza / 230 V / 110 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 50 - 80
Podłączenie wylotowe BSPT threaded/Hose coupling
Pompowanie płynu
Rodzaj płynu Drenaż
Temperatura 0-40°C
Maks. wielkość części stałych mm 7
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 200 - 580
Maksymalna wysokość podnoszenia m 10,80 - 18
Pompa
Komponenty
Wirnik Wirnik półwirowy
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Guma poliuretanowa
Obudowa Odlew z żeliwa szarego EN-GJL-200
Korpus pompy Odlew aluminiowy
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 0,4 - 0,75
Metoda początkowa kondensator
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji E
Faza / Napięcie 1 faza / 230 V / 110 V / 50 Hz
obr./min. 2723 - 2830
Zabezpieczenie silnika (wbudowane) Miniaturowy ochraniacz, Okrągły wyłącznik termiczny
Prąd znamionowy 2,60 - 4,80
Tworzywo
Rama Odlew ze stopu aluminium
Wał Stal nierdzewna EN-X6Cr13
Kabel H07RN8-F 3C*1,0 mm²
Długość kabla 10m
Inni
Masa sucha kg 11.30 - 21,6
Odporność na ciśnienie maks. 20m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • HS2.4S
  • HS2.75S
  • HS3.75S
W1: najniższy poziom bieżącej wody
  • HS3.75SL
ModelAA1BB1DHW1d
HS2.4S240207158841853589050
HS2.75S2852332171091844249050
HS3.75S2852332171091844249080
HS3.75SL31723321714118445412080

Seria HS to zanurzeniowa, jednofazowa, przenośna pompa drenażowa. Choć jest to jednostka jednofazowa, pompa ma trwałość równą trójfazowym pompom drenażowym, ponieważ części eksploatacyjne są wykonane z materiałów odpornych na ścieranie. Wylot boczny, spiralna konstrukcja umożliwia płynniejsze przechodzenie zasysanych ciał stałych. Mieszadło zamontowane na wale zapobiega "blokadzie powietrza", która ma tendencję do występowania w pompach wirowych lub półwirowych.

Dostępny jest model automatyczny z zestawem pływaków wiszących.

Zestaw do konwersji resztkowej 049-TEG-01
Zestaw do konwersji resztkowej
Konwersja na pompę ssącą (5 mm)
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-10
Krótki pływak dla pomp 1-fazowych
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 56103000tu
Wtyczka zabezpieczająca silnik 230 V z ręcznym i automatycznym sterowaniem (włącz-wyłącz)
Specyfikacje
Kontrola natężenia prądu 3,0A
Dławik kablowy 2 x M16
IP 44
wyłącznik: zabezpieczenie WYŁ.-WŁ. (0-I) 3A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przeg
Zestaw do naprawy kabli 061-TEG-05
Zestaw naprawczy do kabli Cabtyre 001-012-44 (10 m) H07RN8
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-10
Krótki pływak dla pomp 1-fazowych
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 56105000tu
Wtyczka zabezpieczająca silnik 230 V z ręcznym i automatycznym sterowaniem (włącz-wyłącz)
Specyfikacje
Kontrola natężenia prądu 5,0A
Dławik kablowy 2 x M16
IP 44
wyłącznik: zabezpieczenie OFF-ON (0-I) 5A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzan
Zestaw do naprawy kabli 061-TEG-05
Zestaw naprawczy do kabli Cabtyre 001-012-44 (10 m) H07RN8
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-10
Krótki pływak dla pomp 1-fazowych
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 56105000tu
Wtyczka zabezpieczająca silnik 230 V z ręcznym i automatycznym sterowaniem (włącz-wyłącz)
Specyfikacje
Kontrola natężenia prądu 5,0A
Dławik kablowy 2 x M16
IP 44
wyłącznik: zabezpieczenie OFF-ON (0-I) 5A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzan
Zestaw do naprawy kabli 061-TEG-05
Zestaw naprawczy do kabli Cabtyre 001-012-44 (10 m) H07RN8
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Wyłącznik pływakowy 106-TEG-10
Krótki pływak dla pomp 1-fazowych
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 56105000tu
Wtyczka zabezpieczająca silnik 230 V z ręcznym i automatycznym sterowaniem (włącz-wyłącz)
Specyfikacje
Kontrola natężenia prądu 5,0A
Dławik kablowy 2 x M16
IP 44
wyłącznik: zabezpieczenie OFF-ON (0-I) 5A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzan
Zestaw do naprawy kabli 061-TEG-05
Zestaw naprawczy do kabli Cabtyre 001-012-44 (10 m) H07RN8
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
