LB

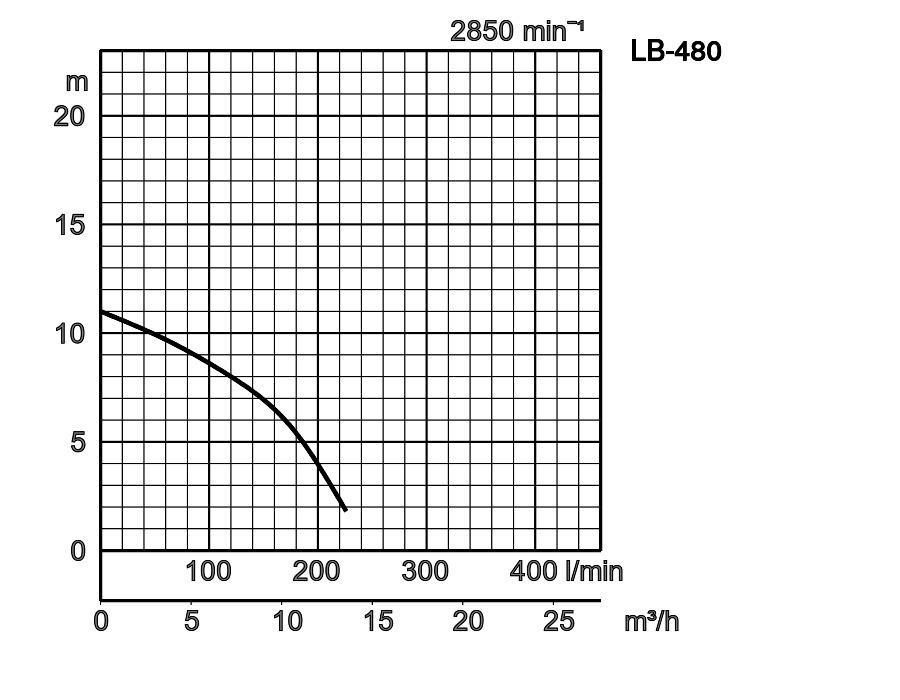

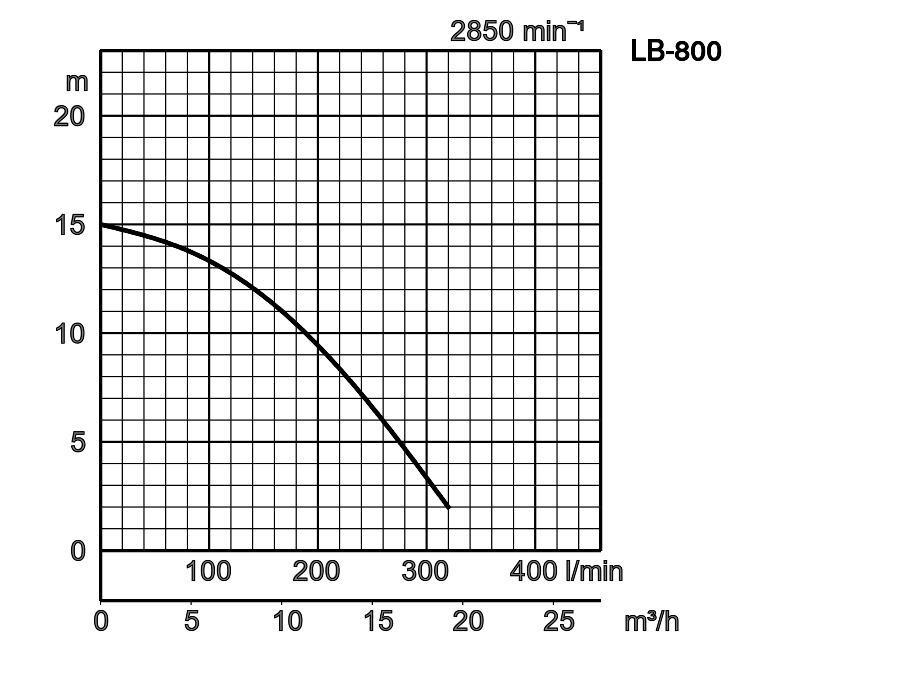

Krzywa wydajności

Specyfikacje

Model	Colour code curve	ø Otwór wylotowy mm	Rodzaj płynu	Maks. nośność bryły mm	Maksymalna sucha masa %	Maksymalna wartość pH	Maksymalna wydajność l/min	Maksymalna wysokość głowy	Moc silnika kW	Faza / Napięcie
LB-480	1 print	50	Drenaż	6	10	5-9	225	11	0,48	1 faza / 230 V / 110 V / 50 Hz
LB-480A		50	Drenaż	6	10	5-9	225	11	0,48	1 faza / 230 V / 110 V / 50 Hz
LB-800	2 print	50	Drenaż	6	10	5-9	310	15	0,75	1 faza / 230 V / 110 V / 50 Hz
LB-800A		50	Drenaż	6	10	5-9	310	15	0,75	1 faza / 230 V / 110 V / 50 Hz
LB-1500	3 print	50	Drenaż	6	10	5-9	420	17,50	1,5	1 faza / 230 V / 110 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	225
Maksymalna wysokość głowy	11
Moc silnika kW	0,48
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	225
Maksymalna wysokość głowy	11
Moc silnika kW	0,48
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	310
Maksymalna wysokość głowy	15
Moc silnika kW	0,75
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	310
Maksymalna wysokość głowy	15
Moc silnika kW	0,75
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	420
Maksymalna wysokość głowy	17,50
Moc silnika kW	1,5
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz

Materiały

Ogólny

ø Otwór wylotowy mm	50
Podłączenie wylotowe	Kołnierz gwintowany/złączka wężowa

Pompowanie płynu

Rodzaj płynu	Drenaż
Temperatura	0-40°C
Maks. nośność bryły mm	6
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	225 - 420
Maksymalna wysokość głowy	11 - 17,50

Pompa

Komponenty

Wirnik	Wirnik półwirowy
Namiar	Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne	Podwójne uszczelnienie mechaniczne w kąpieli olejowej

Tworzywo

Wirnik	Guma poliuretanowa, Odlew z żeliwa chromowego
Obudowa	Kauczuk etylenowo-propylenowy
Płyta ssąca	Blacha stalowa + guma poliuretanowa
Korpus pompy	Stal
Uszczelnienie mechaniczne	Węglik krzemu

Silnik

Moc silnika kW	0,48 - 1,5
Metoda początkowa	kondensator
Typ, Polacy	Silnik indukcyjny 2-biegunowy IP68
Izolacja	Klasa izolacji B, Klasa izolacji E
Faza / Napięcie	1 faza / 230 V / 110 V / 50 Hz
obr./min.	2610 - 2900
Zabezpieczenie silnika (wbudowane)	Miniaturowy ochraniacz, Okrągły wyłącznik termiczny
Prąd znamionowy	2,90 - 15.40

Tworzywo

Rama	Odlew ze stopu aluminium
Wał	Stal nierdzewna EN-X6Cr13
Kabel	H07RN8-F 3C1,0 mm², H07RN8-F 3C2,5 mm²
Długość kabla	10m, 20m

Inni

Masa sucha kg	10.40 - 33
Odporność na ciśnienie	maks. 20m, maks. 50m

Wymiary

Wymiary - w mm

W1: najniższy poziom bieżącej wody

LB-480
LB-480A
LB-800
LB-800A
LB-1500

Model	A	A1	B	D	D1	H	W1	d
LB-480	187	161	353	231	-	228	50	50
LB-480A	187	161	353	231	223	228	115	50
LB-800	187	160	408	230	-	283	50	50
LB-800A	187	160	408	230	223	283	170	50
LB-1500	187	122	600	-	-	518	80	50

Opis

Seria LB to zanurzeniowa jednofazowa przenośna pompa drenażowa. Chociaż jest to jednostka jednofazowa, pompa ma trwałość równą trójfazowym pompom drenażowym, ponieważ części eksploatacyjne są wykonane z materiałów odpornych na ścieranie. Górny wylot, konstrukcja przepływowa zapewnia maksymalną wydajność chłodzenia silnika, umożliwiając ciągłą pracę przy niskim poziomie wody i wydłużoną możliwość pracy na sucho. Każdy model LB ma na tyle smukłą konstrukcję, że można go umieścić w rurze 8-calowej. Kierunek wylotu można wybrać między pionowym a pochyłym, co zapobiega składaniu się lub wyginaniu węża wylotowego.

*Z wyjątkiem LB-1500

Model automatyczny z zestawem pływaków wiszących lub czujnikiem elektrodowym jest dostępny dla LB-480 i LB-800.

Akcesoria

Pump Discharge 032-000-28

3" Hose Coupling

Odpływ 3" z odpowiednim przyłączem do węża

Float switch 106-TEG-10

Short Float for 1-phase pumps

Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.

Motor Protection Plugs 56103000tu

Motor Protecton Plug 230V w/z hand-automatic (on-off)

Specyfikacje

Kontrola natężenia prądu	3,0A
Dławik kablowy	2 x M16
IP	44

wyłącznik: zabezpieczenie WYŁ.-WŁ. (0-I) 3A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przeg

Cable repair set 061-TEG-05

Cable Repair Kit for 001-012-44 Cabtyre Cable Set (10m) H07RN8

Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.

Pump Discharge 032-000-28

3" Hose Coupling

Odpływ 3" z odpowiednim przyłączem do węża

Oil Leakage Sensor TSS-TEG-08

TSS Seal Oil Sensor M8 (10m)

Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.

Motor Protection Plugs 56103000tu

Motor Protecton Plug 230V w/z hand-automatic (on-off)

Specyfikacje

Kontrola natężenia prądu	3,0A
Dławik kablowy	2 x M16
IP	44

Pump Discharge 032-000-28

3" Hose Coupling

Odpływ 3" z odpowiednim przyłączem do węża

Oil Leakage Sensor TSS-TEG-08

TSS Seal Oil Sensor M8 (10m)

Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.

Float switch 106-TEG-10

Short Float for 1-phase pumps

Motor Protection Plugs 56105000tu

Motor Protecton Plug 230V w/z hand-automatic (on-off)

Specyfikacje

Kontrola natężenia prądu	5,0A
Dławik kablowy	2 x M16
IP	44

wyłącznik: zabezpieczenie OFF-ON (0-I) 5A 2x dławiki kablowe M16, do stosowania zewnętrznego wyłącznika pływakowego Zabezpieczenie przed przeciążeniem: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzan

Cable repair set 061-TEG-05

Cable Repair Kit for 001-012-44 Cabtyre Cable Set (10m) H07RN8

Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.

Pump Discharge 032-000-28

3" Hose Coupling

Odpływ 3" z odpowiednim przyłączem do węża

Electrode Extension 090-125-14

Extension electrode for LB-480A, LB-800A (2pcs)

Elektroda przedłużająca do LB-480A, LB-800A (2 szt.)

Oil Leakage Sensor TSS-TEG-08

TSS Seal Oil Sensor M8 (10m)

Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.

Motor Protection Plugs 56105000tu

Motor Protecton Plug 230V w/z hand-automatic (on-off)

Specyfikacje

Kontrola natężenia prądu	5,0A
Dławik kablowy	2 x M16
IP	44

Pump Discharge 032-000-25

3" BS-threaded coupling

Odpływ 3" z odpowiednim przyłączem do złącza gwintowanego

Pump Discharge 032-342-19

3" Hose Coupling

Odpływ 3" z odpowiednim przyłączem do węża

Oil Leakage Sensor TSS-TEG-08

TSS Seal Oil Sensor M8 (10m)

Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.

Motor Protection Plugs 56115006tu

Motor Protecton Plug 230V

Specyfikacje

Kontrola natężenia prądu	15,0A
Dławik kablowy	2 x M16
IP	44

przełącznik: WYŁ.-WŁ. (0-I), przełącznik podświetlany dławiki kablowe M16 Zabezpieczenie przeciążeniowe: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzaniu i uszkodzeniu.
