Trójfazowe pompy drenażowe o dużej wysokości podnoszenia i dużej objętości. Konstrukcja przepływowa zapewnia maksymalną wydajność chłodzenia silnika, umożliwiając ciągłą pracę przy niskim poziomie wody i wydłużoną możliwość pracy na sucho.

Dane techniczne
  • ø Otwór wylotowy mm: 80 - 300
  • Rodzaj płynu: Drenaż
  • Maks. nośność bryły mm: 6 - 20
  • Maksymalna sucha masa %: 3-5
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 1000 - 14000
  • Maksymalna wysokość głowy: 18 - 177
  • Moc silnika kW: 3,0 - 185
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz

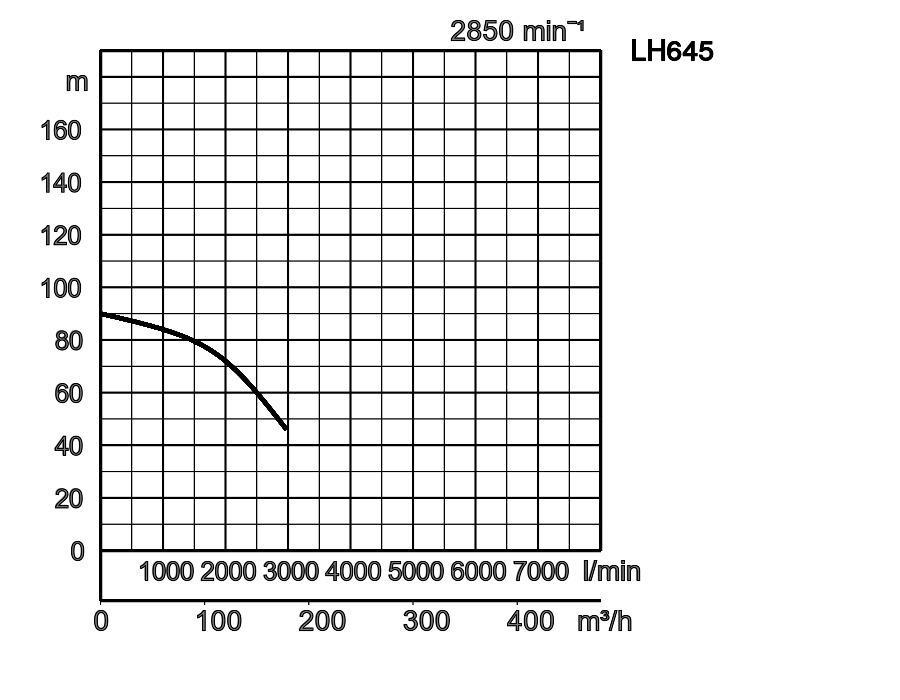

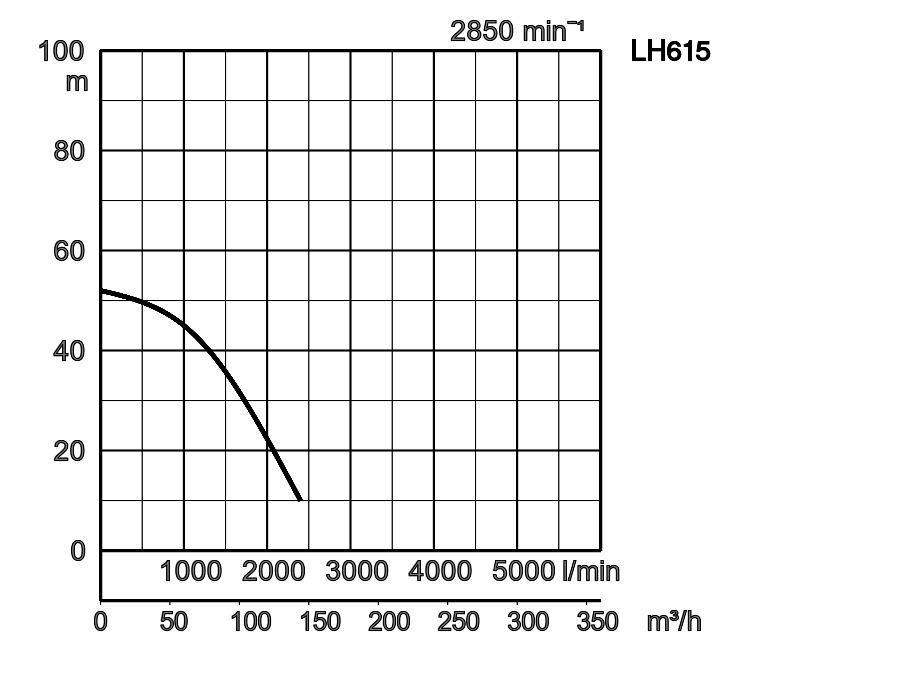

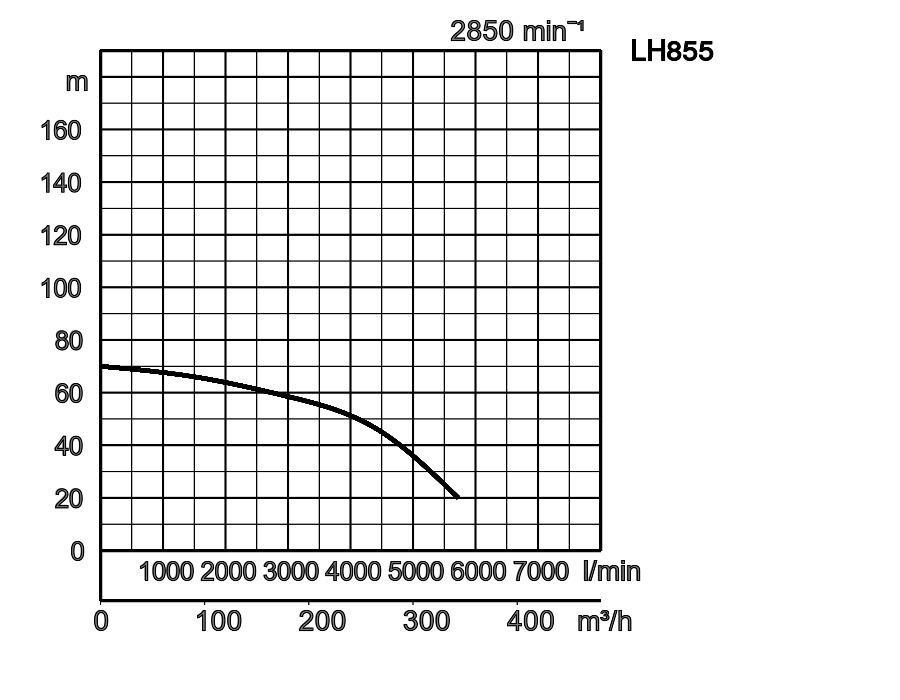

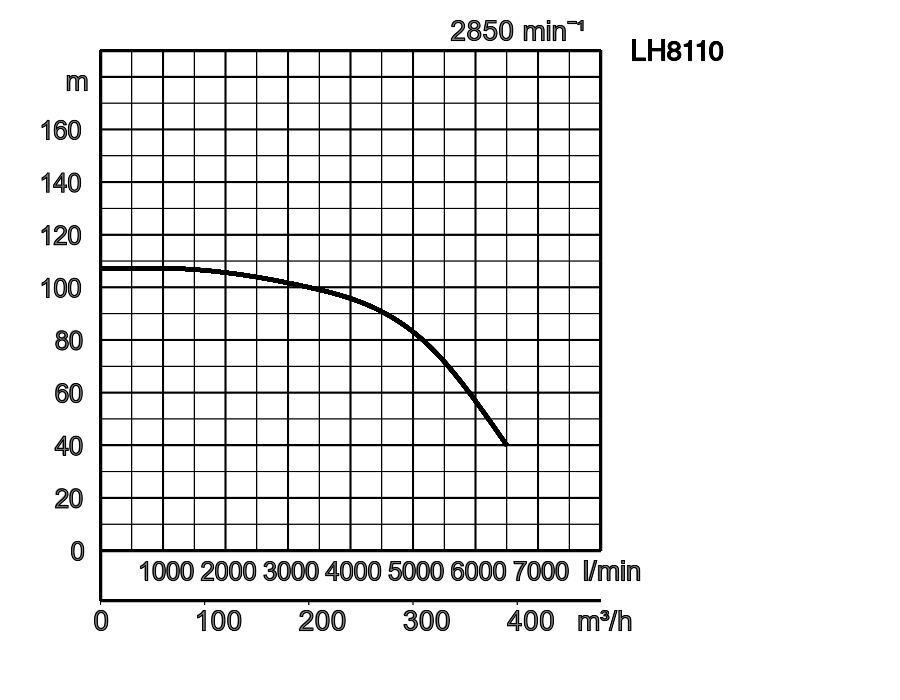

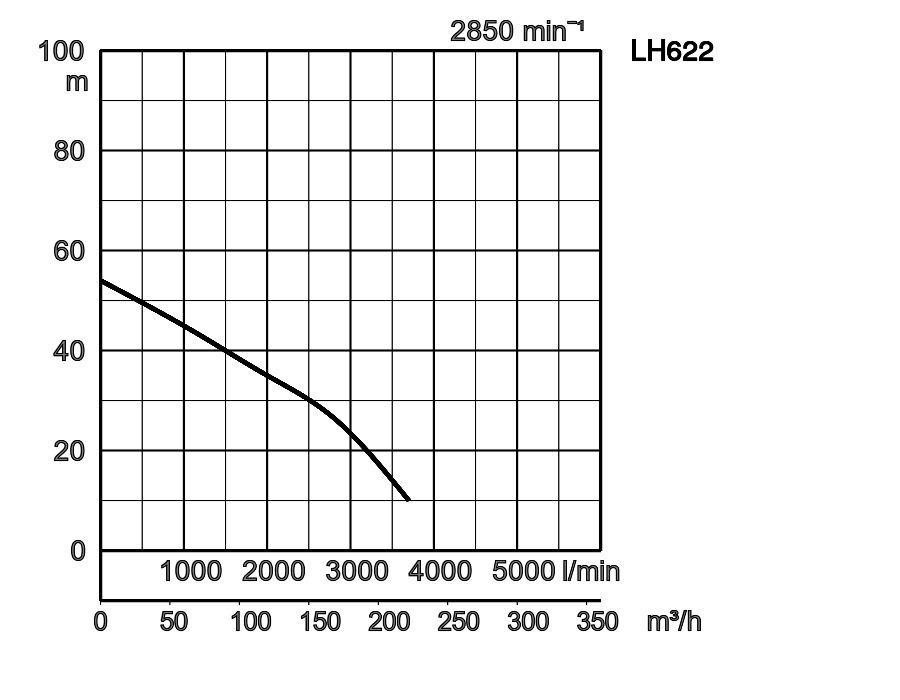

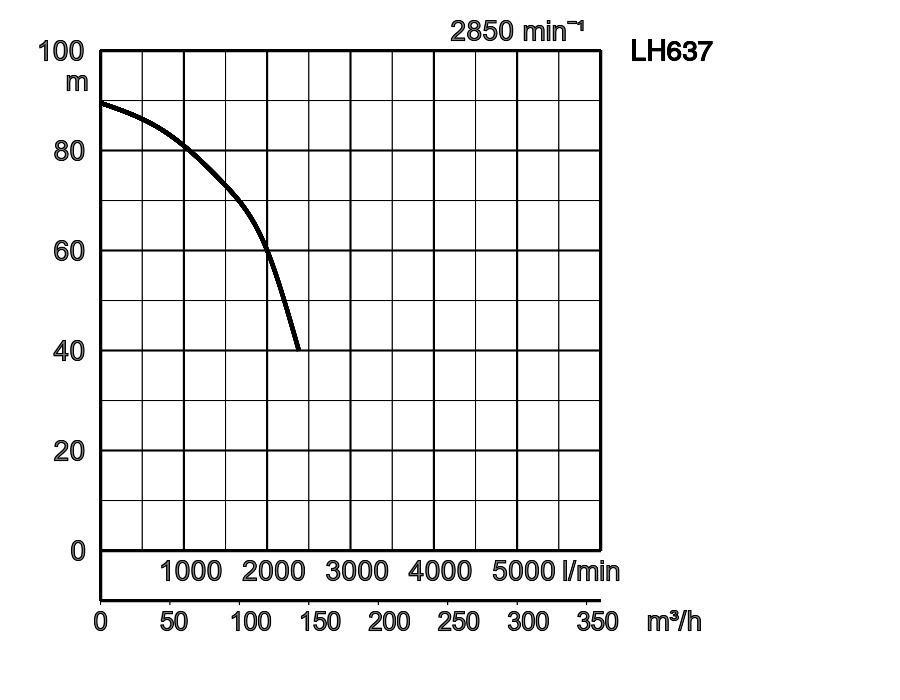

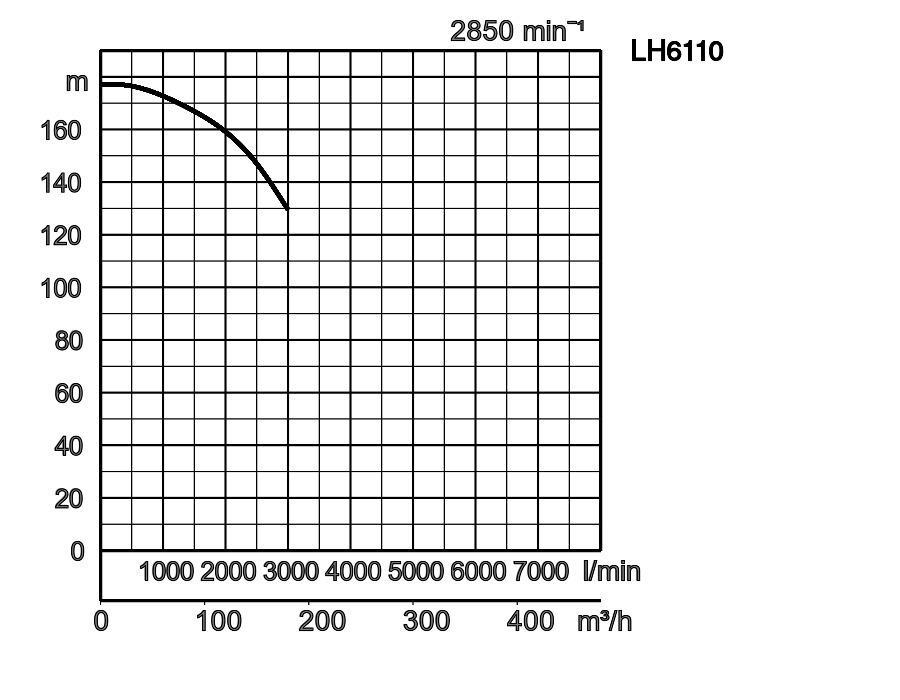

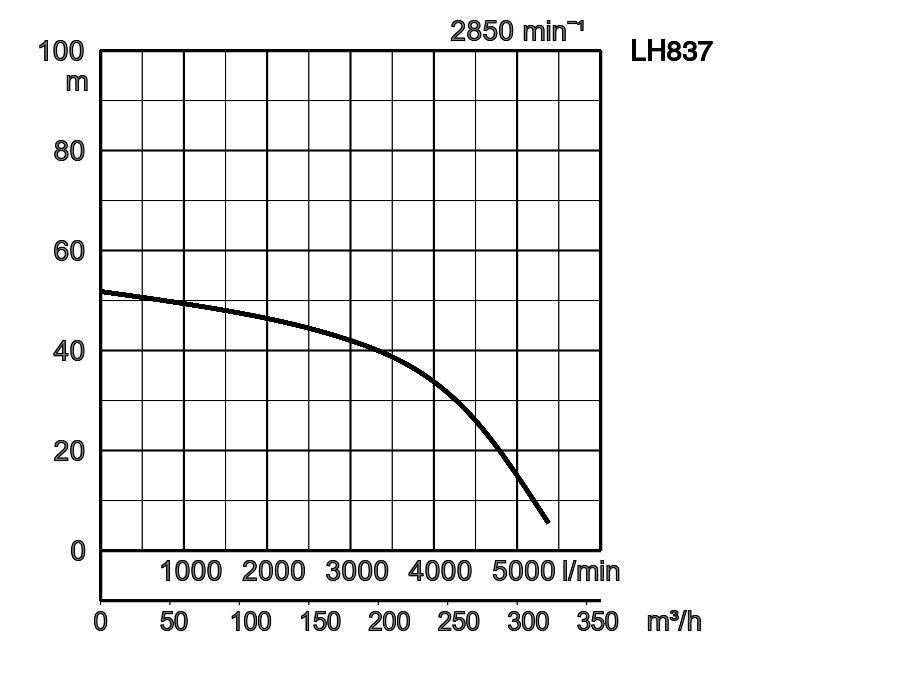

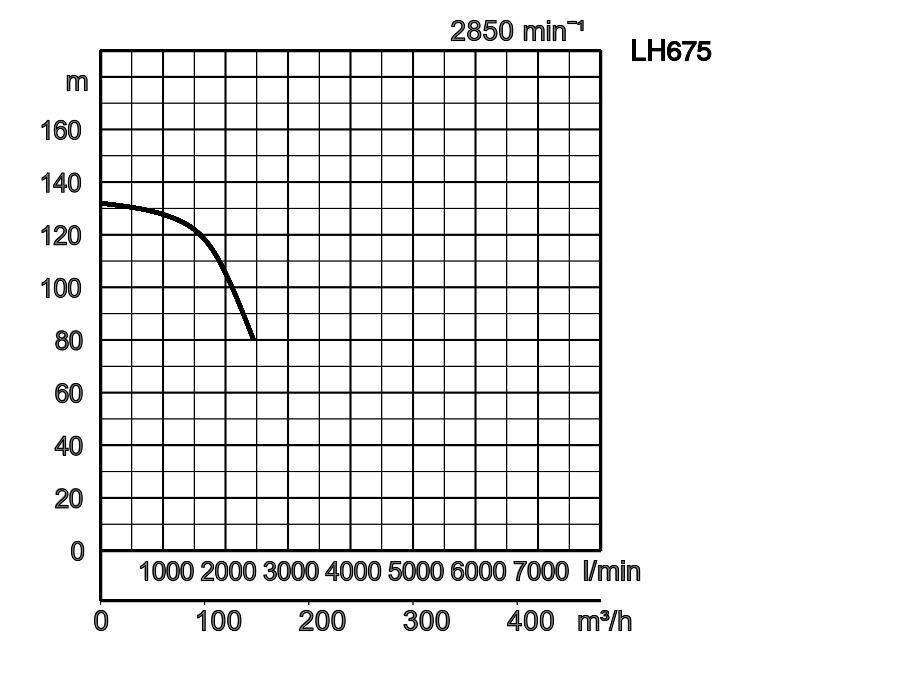

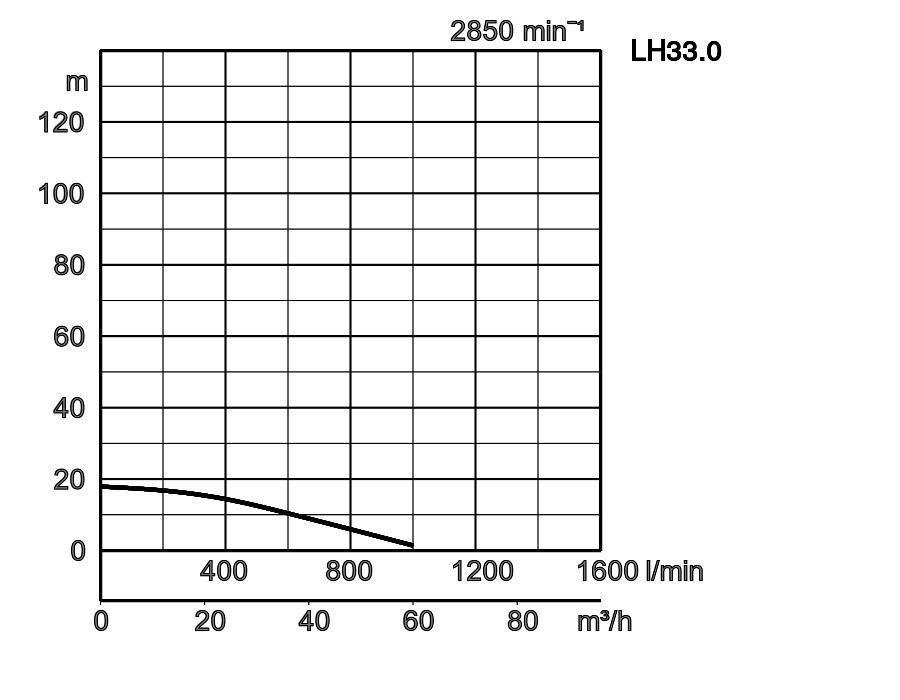

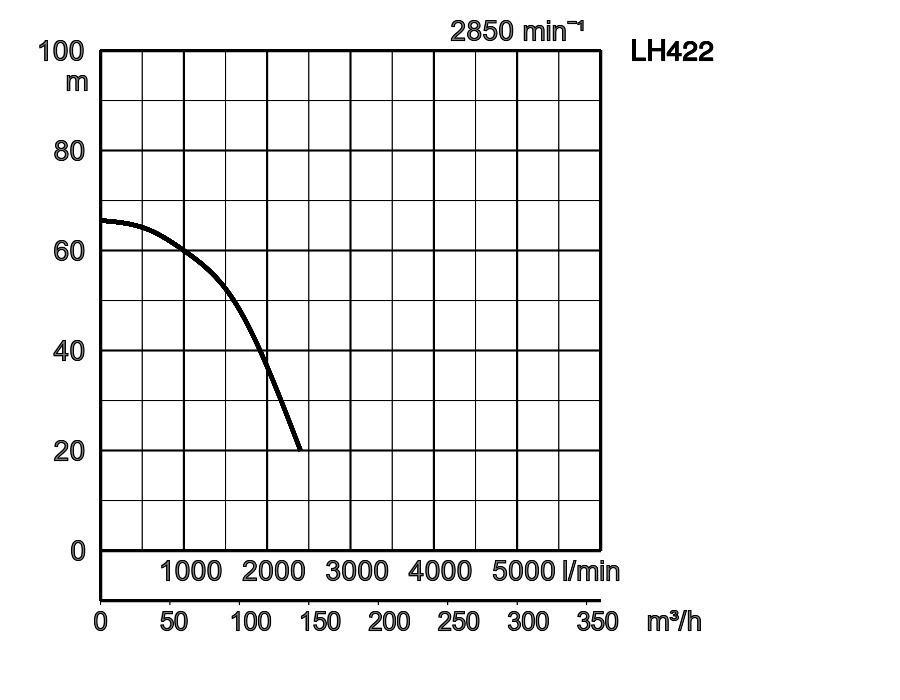

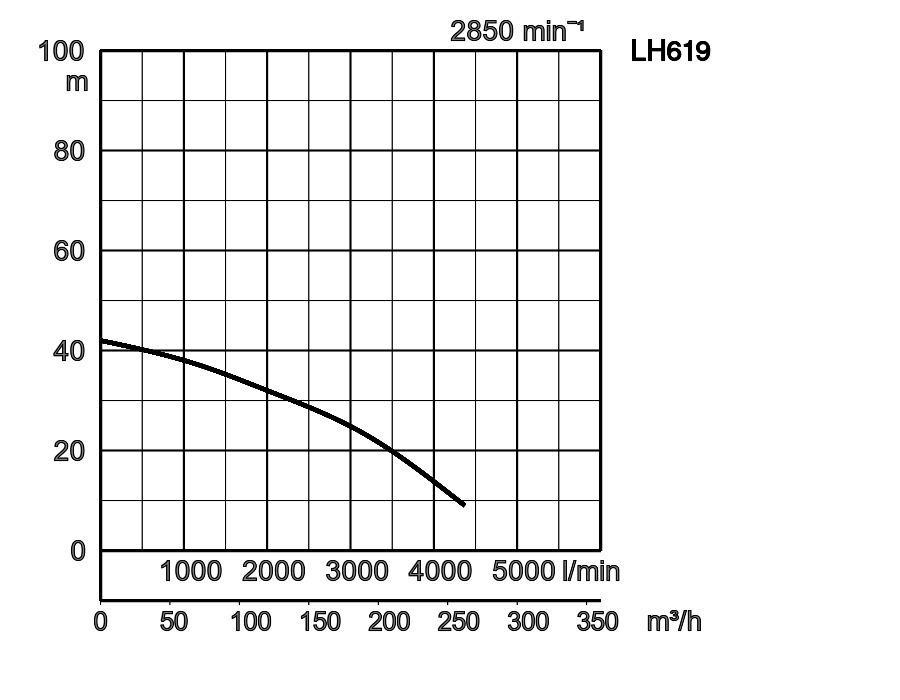

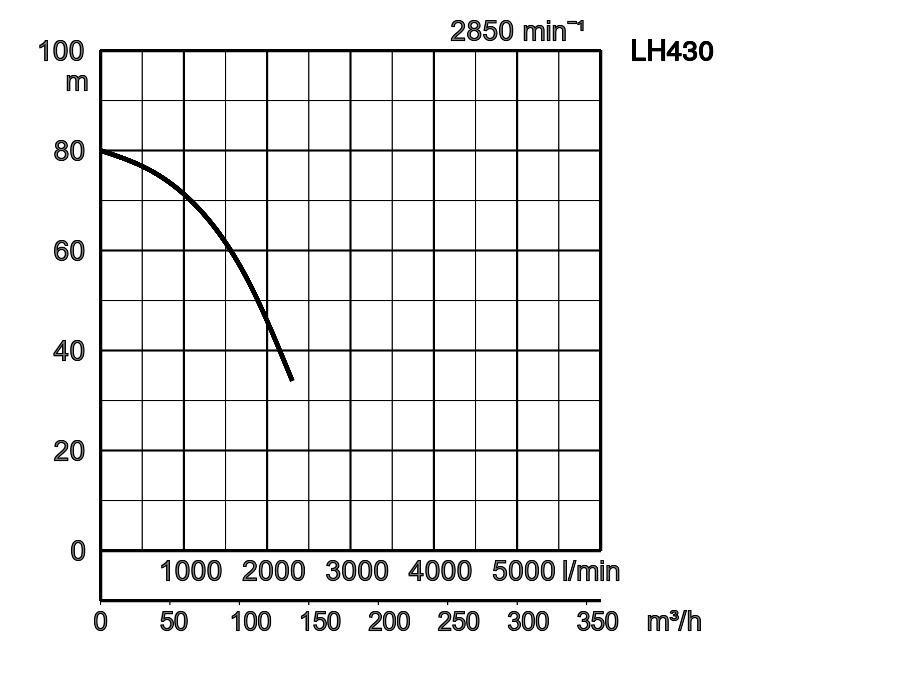

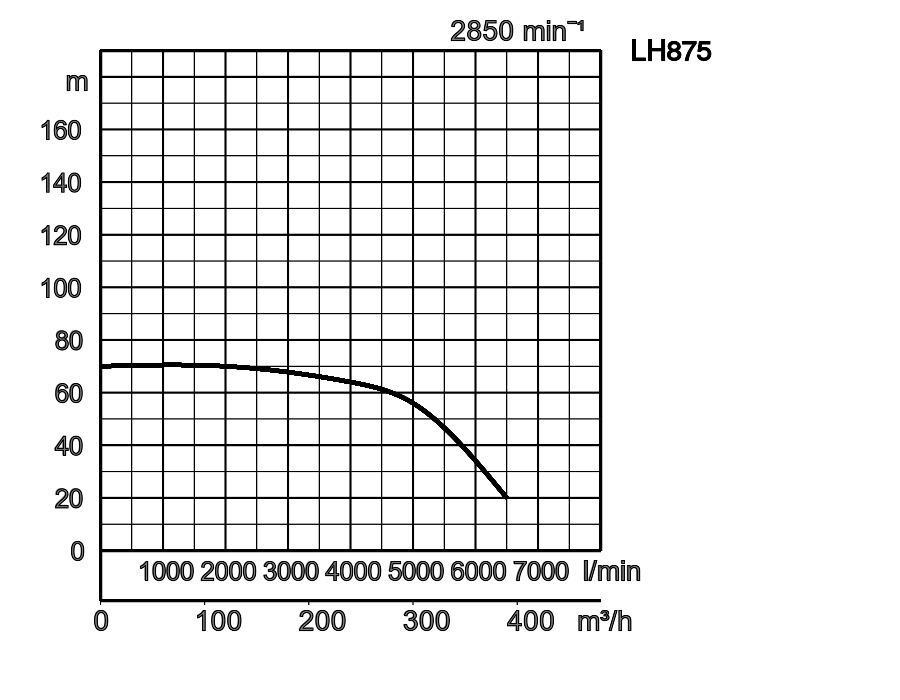

Krzywa wydajności
1 O
2 O
3 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. nośność bryły mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość głowy Moc silnika kW Faza / Napięcie
LH33.0
1
80 Drenaż 6 3-5 5-9 1000 18 3,0 3-fazowy / 400 V / 50 Hz
LH615
2
150 Drenaż 8,50 3-5 5-9 2400 52 15,0 3-fazowy / 400 V / 50 Hz
LH619
3
150 Drenaż 12 3-5 5-9 4370 42 19,0 3-fazowy / 400 V / 50 Hz
LH422
4
100 Drenaż 6 3-5 5-9 2400 66 22,0 3-fazowy / 400 V / 50 Hz
LH622
5
150 Drenaż 12 3-5 5-9 3750 54 22,0 3-fazowy / 400 V / 50 Hz
LH430
6
100 Drenaż 6 3-5 5-9 2300 80 30,0 3-fazowy / 400 V / 50 Hz
LH637
7
150 Drenaż 6 3-5 5-9 2380 89,50 37,0 3-fazowy / 400 V / 50 Hz
LH837
8
200 Drenaż 20 3-5 5-9 5375 51,80 37,0 3-fazowy / 400 V / 50 Hz
LH645
9
150 Drenaż 6 3-5 5-9 2975 90 45,0 3-fazowy / 400 V / 50 Hz
LH845
10
200 Drenaż 20 3-5 5-9 5450 50,80 45,0 3-fazowy / 400 V / 50 Hz
LH855
11
200 Drenaż 20 3-5 5-9 5725 70 55,0 3-fazowy / 400 V / 50 Hz
LH675
12
150 Drenaż 8 3-5 5-9 2450 132 75,0 3-fazowy / 400 V / 50 Hz
LH875
13
200 Drenaż 20 3-5 5-9 6500 70 75,0 3-fazowy / 400 V / 50 Hz
LH6110
14
150 Drenaż 10 3-5 5-9 3000 177 110,0 3-fazowy / 400 V / 50 Hz
LH8110
15
200 Drenaż 20 3-5 5-9 6500 107 110,0 3-fazowy / 400 V / 50 Hz
LH12185D 16 300 Drenaż 20 3-5 5-9 14000 85 185 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Drenaż
Maks. nośność bryły mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1000
Maksymalna wysokość głowy 18
Moc silnika kW 3,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 8,50
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2400
Maksymalna wysokość głowy 52
Moc silnika kW 15,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 12
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 4370
Maksymalna wysokość głowy 42
Moc silnika kW 19,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Drenaż
Maks. nośność bryły mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2400
Maksymalna wysokość głowy 66
Moc silnika kW 22,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 12
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 3750
Maksymalna wysokość głowy 54
Moc silnika kW 22,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Drenaż
Maks. nośność bryły mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2300
Maksymalna wysokość głowy 80
Moc silnika kW 30,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2380
Maksymalna wysokość głowy 89,50
Moc silnika kW 37,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 5375
Maksymalna wysokość głowy 51,80
Moc silnika kW 37,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2975
Maksymalna wysokość głowy 90
Moc silnika kW 45,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 5450
Maksymalna wysokość głowy 50,80
Moc silnika kW 45,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 5725
Maksymalna wysokość głowy 70
Moc silnika kW 55,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 8
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2450
Maksymalna wysokość głowy 132
Moc silnika kW 75,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 6500
Maksymalna wysokość głowy 70
Moc silnika kW 75,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Drenaż
Maks. nośność bryły mm 10
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 3000
Maksymalna wysokość głowy 177
Moc silnika kW 110,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 6500
Maksymalna wysokość głowy 107
Moc silnika kW 110,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 300
Rodzaj płynu Drenaż
Maks. nośność bryły mm 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 14000
Maksymalna wysokość głowy 85
Moc silnika kW 185
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 80 - 300
Podłączenie wylotowe Kołnierz JIS 10K, Kołnierz JIS 20K, Kołnierz gwintowany
Pompowanie płynu
Rodzaj płynu Drenaż
Temperatura 0-40°C
Maks. nośność bryły mm 6 - 20
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1000 - 14000
Maksymalna wysokość głowy 18 - 177
Pompa
Komponenty
Wirnik Wirnik typu zamkniętego, Podwójne ssanie
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa chromowego
Obudowa Odlew z żeliwa sferoidalnego EN-GJS-450-10, Odlew z żeliwa szarego EN-GJL-200, Odlew z żeliwa sferoidalnego EN-GJS-700-2
Korpus pompy Stal, Stal strukturalna
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 3,0 - 185
Metoda początkowa bezpośrednio online, gwiazda/trójkąt
Suitable for VFD Yes
Suitable for Soft Starter Yes
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji B, Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 2820 - 2965
Zabezpieczenie silnika (wbudowane) Miniaturowy ochraniacz, Okrągły wyłącznik termiczny
Prąd znamionowy 6,50 - 310
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-200, Odlew z żeliwa szarego EN-GJL-250
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU 4C*1,5 mm², NSSHÖU 4C*10mm², NSSHÖU 7C*35mm²/2C*2,5mm², NSSHÖU 4C*6,0mm², NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 7C*35mm²/3C*2,5mm², NSSHÖU (3C*70mm², 3*35mm²/3E, 3*2,5ST);NSSHÖU (3C*70mm², 3*35mm²/3E, 2*2,5ST)
Długość kabla 20m
Inni
Masa sucha kg 42 - 1950
Odporność na ciśnienie maks. 50m

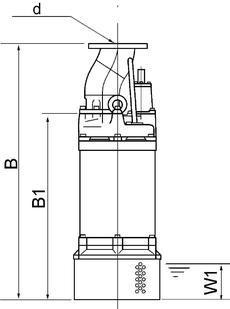

Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • LH33.0
W1: najniższy poziom bieżącej wody
  • LH615
  • LH619
  • LH422
  • LH622
  • LH430
  • LH637
  • LH837
  • LH645
  • LH845
  • LH855
  • LH675
  • LH875
  • LH690
  • LH890
  • LH6110
  • LH8110
W1: najniższy poziom bieżącej wody
  • LH12185D
ModelBB1DD1W1d
LH33.0591-185-15080
LH6151014777330-185150
LH61913521051420-250150
LH42213521051420-250100
LH62213521051420-250150
LH43013521051420-250100
LH63714481027530-180150
LH83714881027530-180200
LH64514481027530-180150
LH84514881027530-180200
LH85517161255550-200200
LH67516761255563-200150
LH87517161255563-200200
LH611018871485592-200150
LH811018871485592-200200
LH12185D20081755773743700300

Seria LH to zanurzalna trójfazowa żeliwna pompa drenażowa o dużej wysokości podnoszenia. Cylindryczna i smukła konstrukcja umożliwia instalację w wąskich przestrzeniach, np. w obudowie studni w celu odwodnienia głębokich studni. Konstrukcja z kołnierzem środkowym zapewnia stabilną instalację, nawet jeśli jest zamocowana za pomocą rury wylotowej. Górny wylot, konstrukcja przepływowa zapewnia maksymalną wydajność chłodzenia silnika, umożliwiając ciągłą pracę przy niskim poziomie wody i wydłużoną możliwość pracy na sucho. Pompa zawiera otwory odciążające ciśnienie uszczelnienia, które zapobiegają przedostawaniu się ciśnienia pompowania do uszczelnienia wału.* z wyłączeniem LH33.0

Pump Discharge 032-000-45
2" BS-threaded coupling
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-08
TSS Seal Oil Sensor M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-05
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 10K - 6" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547253203tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 25,0A - 32,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587253203
CEE MS PW Stecker 32/5 6h 25-32A DFK IP67
Specyfikacje
Kontrola natężenia prądu 25,0A - 32,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 9216212
Plug with float connection CEE 32A w/z rotary switch
Specyfikacje
Kontrola natężenia prądu 25,0A - 32,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 15 kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: auto
Flange Adapters 048-TEG-05
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 10K - 6" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-04
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 4" JIS 10K - 4" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-05
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 10K - 6" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-04
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 4" JIS 10K - 4" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-05
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 10K - 6" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-08
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 8" JIS 10K - 8" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Booster Adapter 022-TEG-20
Booster Adapter for LH837-50
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
Flange Adapters 048-TEG-05
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 10K - 6" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Booster Adapter 022-TEG-22
Booster Adapter for LH645-50
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
Flange Adapters 048-TEG-08
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 8" JIS 10K - 8" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-08
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 8" JIS 10K - 8" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-06
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 20K - 6" DIN PN16
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Booster Adapter 022-TEG-21
Booster Adapter for LH675-51
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
Flange Adapters 048-TEG-08
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 8" JIS 10K - 8" DIN PN10
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Flange Adapters 048-TEG-07
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 6" JIS 20K - 6" DIN PN25
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Booster Adapter 022-TEG-23
Booster Adapter for LH6110-51
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
Flange Adapters 048-TEG-09
Flange Adapter JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 8" JIS 10K - 8" DIN PN16
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Booster Adapter 022-TEG-24
Booster Adapter for LH8110-51
Booster adapter designed to connect two pumps in series, enabling to achieve higher head for demanding applications.
