LH-W

LH-W | 400V / 50Hz
Poproś o ofertę

Trójfazowe pompy drenażowe wyposażone w podwójne wirniki zdolne do bardzo wysokich wysokości podnoszenia. Konstrukcja żeliwna zapewnia wyjątkową wydajność w trudnych warunkach pracy. Dzięki tej konstrukcji podstawa jest mała, co umożliwia dobre pozycjonowanie w ciasnych przestrzeniach.

Dane techniczne
  • ø Otwór wylotowy mm: 50 - 100
  • Rodzaj płynu: Drenaż
  • Maks. wielkość części stałych mm: 6 - 8,50
  • Maksymalna sucha masa %: 3-5
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 490 - 2000
  • Maksymalna wysokość podnoszenia m: 39 - 216
  • Moc silnika kW: 3,0 - 110,0
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz
Krzywa wydajności
1 O
2 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. wielkość części stałych mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość podnoszenia m Moc silnika kW Faza / Napięcie Monitorowanie

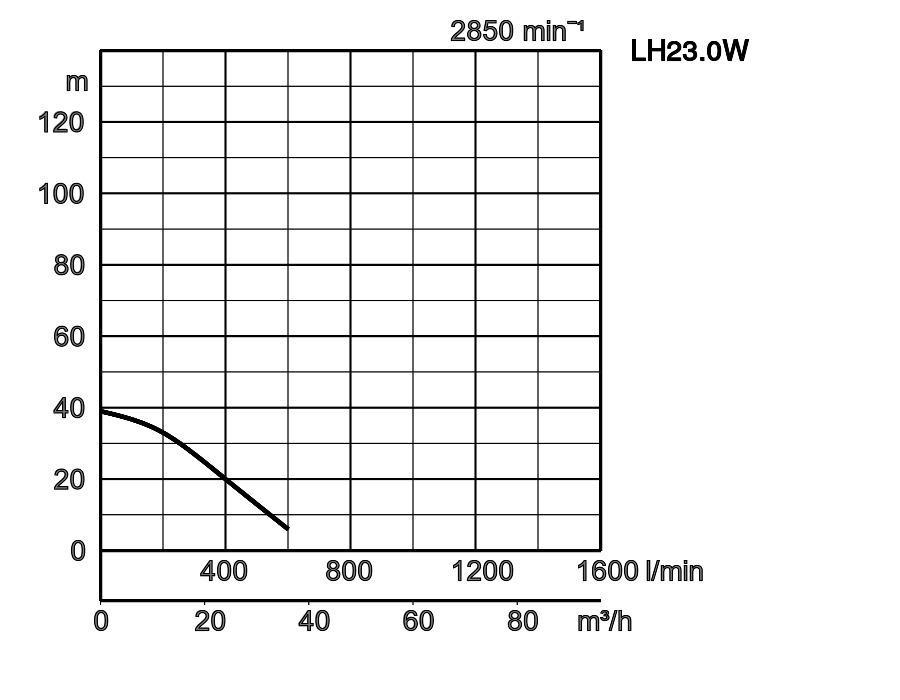

LH23.0W
1
50 Drenaż 6 3-5 5-9 600 39 3,0 3-fazowy / 400 V / 50 Hz

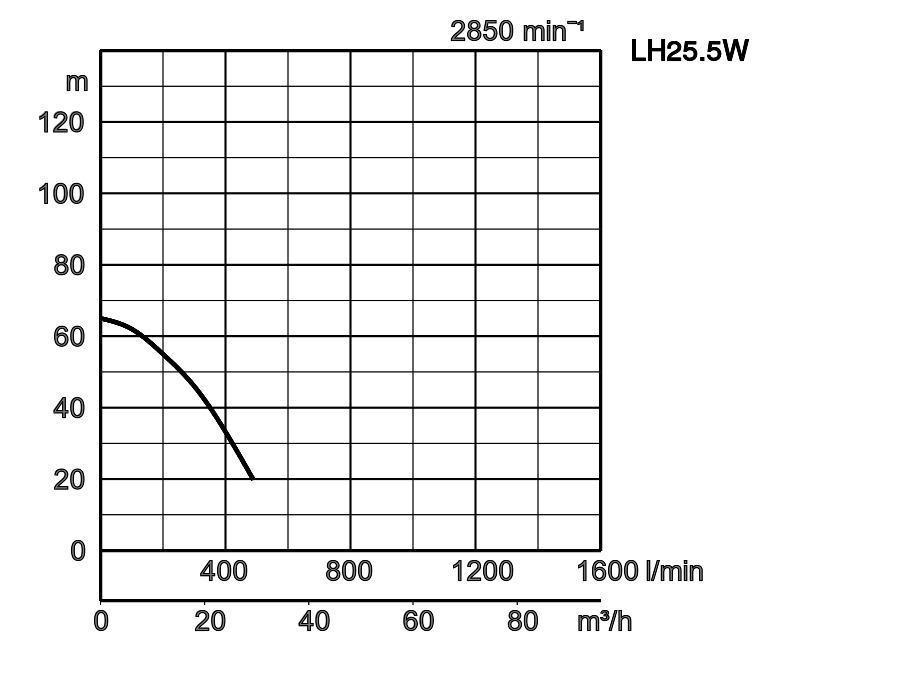

LH25.5W
2
50 Drenaż 6 3-5 5-9 490 65 5,5 3-fazowy / 400 V / 50 Hz

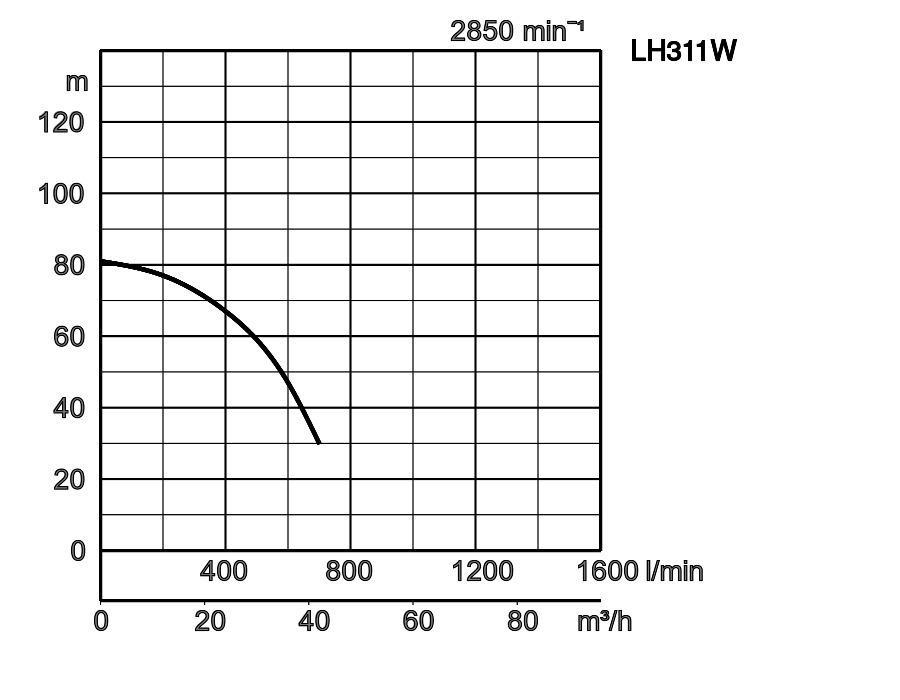

LH311W
3
80 Drenaż 8,50 3-5 5-9 700 81 11,0 3-fazowy / 400 V / 50 Hz

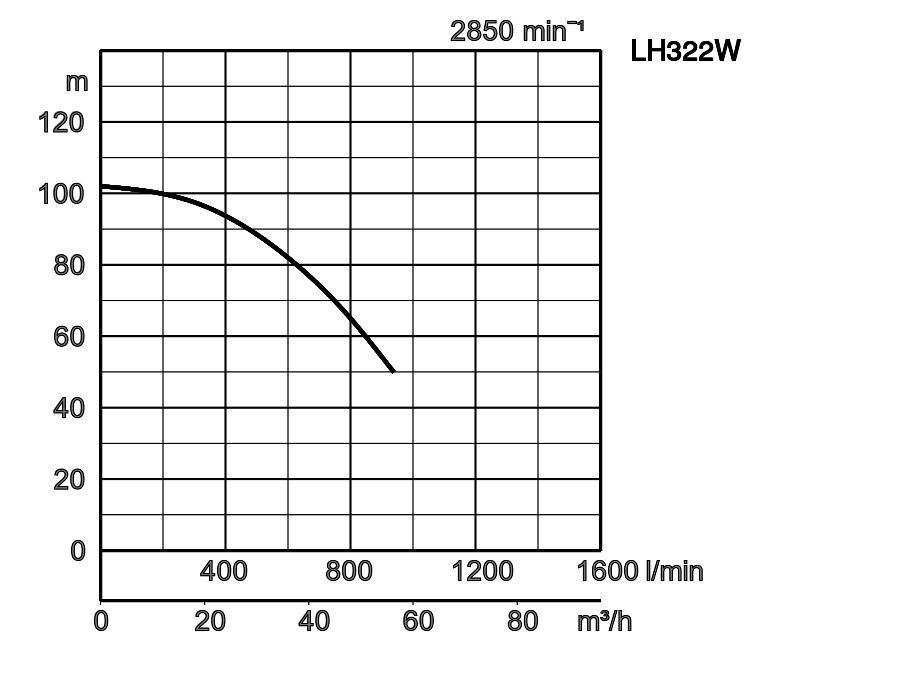

LH322W
4
80 Drenaż 8,50 3-5 5-9 940 102 22,0 3-fazowy / 400 V / 50 Hz

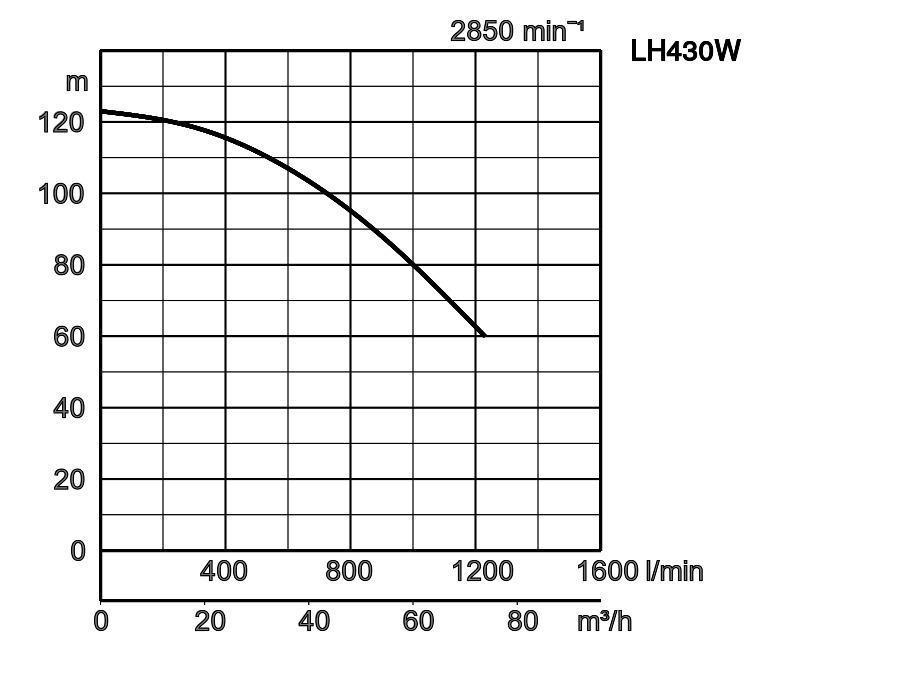

LH430W
5
100 Drenaż 8,50 3-5 5-9 1230 123 30,0 3-fazowy / 400 V / 50 Hz

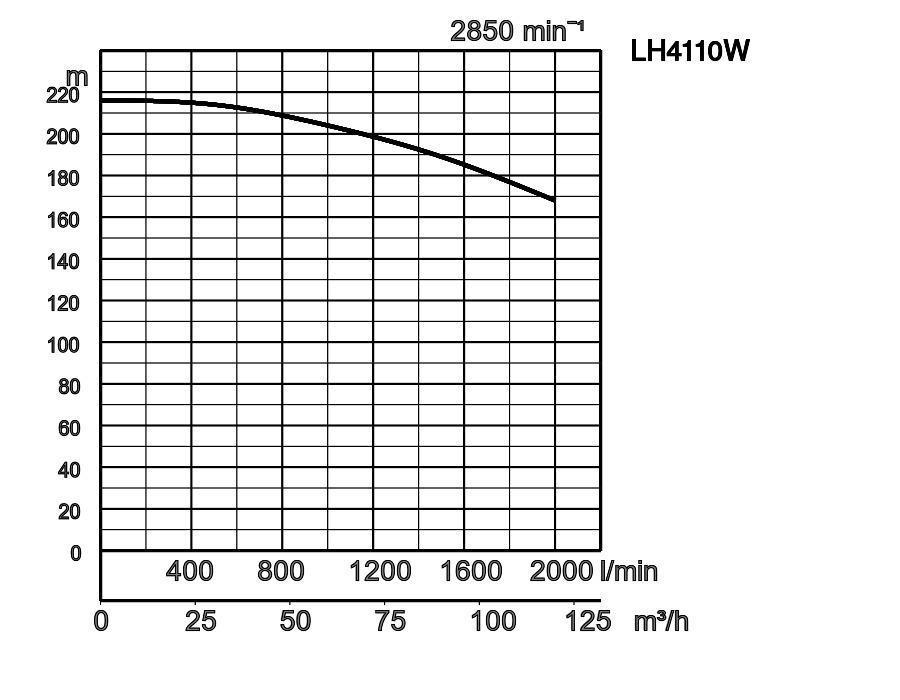

LH4110W
6
100 Drenaż 8 3-5 5-9 2000 216 110,0 3-fazowy / 400 V / 50 Hz Electrode-type Leakage sensor (oil chamber)
ø Otwór wylotowy mm 50
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 600
Maksymalna wysokość podnoszenia m 39
Moc silnika kW 3,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 50
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 6
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 490
Maksymalna wysokość podnoszenia m 65
Moc silnika kW 5,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 700
Maksymalna wysokość podnoszenia m 81
Moc silnika kW 11,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 940
Maksymalna wysokość podnoszenia m 102
Moc silnika kW 22,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1230
Maksymalna wysokość podnoszenia m 123
Moc silnika kW 30,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Drenaż
Maks. wielkość części stałych mm 8
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2000
Maksymalna wysokość podnoszenia m 216
Moc silnika kW 110,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Monitorowanie Electrode-type Leakage sensor (oil chamber)
Ogólny
ø Otwór wylotowy mm 50 - 100
Podłączenie wylotowe Kołnierz JIS 20K, Kołnierz gwintowany
Pompowanie płynu
Rodzaj płynu Drenaż
Temperatura 0-40°C
Maks. wielkość części stałych mm 6 - 8,50
Maksymalna sucha masa % 3-5
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 490 - 2000
Maksymalna wysokość podnoszenia m 39 - 216
Pompa
Komponenty
Wirnik Wirnik typu zamkniętego
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa chromowego
Obudowa Odlew z żeliwa sferoidalnego EN-GJS-450-10, Odlew z żeliwa szarego EN-GJL-200
Korpus pompy Stal, Stal strukturalna, Stal węglowa
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 3,0 - 110,0
Metoda początkowa bezpośrednio online, gwiazda/trójkąt
Nadaje się do VFD Tak
Nadaje się do łagodnego rozruchu Tak
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji B, Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 2820 - 2965
Zabezpieczenie silnika (wbudowane) Miniaturowy ochraniacz, Okrągły wyłącznik termiczny
Prąd znamionowy 6,50 - 209
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-200
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm², NSSHÖU 4C*10mm², NSSHÖU 7C*35mm²/2C*2,5mm², NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E)
Długość kabla 20m
Inni
Masa sucha kg 46 - 1270
Odporność na ciśnienie maks. 50m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • LH23.0W
  • LH25.5W
  • LH311W
  • LH322W
  • LH430W
  • LH4110W
ModelBDD1W1d
LH23.0W591185-15050
LH25.5W750240-17050
LH311W1030270-20080
LH322W1234330-30080
LH430W1375330-300100
LH4110W1825616592380100

Seria LH-W to trójfazowa żeliwna pompa drenażowa o bardzo dużej wysokości podnoszenia z podwójnym wirnikiem. Montaż w wąskich przestrzeniach, takich jak głębokie studnie, nie stanowi problemu dzięki smukłej konstrukcji. Konstrukcja z kołnierzem środkowym zapewnia stabilną instalację, nawet jeśli jest zamocowana za pomocą rury wylotowej.*1 Górny wylot, konstrukcja przepływowa zapewnia maksymalną wydajność chłodzenia silnika, umożliwiając ciągłą pracę przy niskim poziomie wody i wydłużoną możliwość pracy na sucho. Pompa zawiera porty odciążające ciśnienie uszczelnienia, które zapobiegają przedostawaniu się ciśnienia pompowania do uszczelnienia wału.*2

*1 z wyłączeniem LH4110W

*2 z wyłączeniem LH23.0W

Wylot pompy 032-000-25
Złącze gwintowane BS 3"
Odpływ 3" z odpowiednim przyłączem do złącza gwintowanego
Wylot pompy 032-342-19
Złącze węża 3"
Odpływ 3" z odpowiednim przyłączem do węża
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wtyczki zabezpieczające silnik 547151003tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547251003tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571510000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572510000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587151003
CEE MS PW Stecker 16/5 6h 6,3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587251003
CEE MS PW Stecker 32/5 6h 6,3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wtyczki zabezpieczające silnik 547151603tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547251603tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571512000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 9,0A - 12,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572512000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 9,0A - 12,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłącznika pływak
Wtyczki zabezpieczające silnik 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Adapter wspomagający 022-TEG-26
Adapter wspomagający do LH25.5W-50
Adapter wspomagający przeznaczony do łączenia dwóch pomp szeregowo, umożliwiający osiągnięcie większej wysokości podnoszenia w przypadku wymagających zastosowań.
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wtyczki zabezpieczające silnik 547252503tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 9216210
Wtyczka z przyłączem pływakowym CEE 32A z przełącznikiem obrotowym
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 12,5kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: aut
Adapter wspomagający 022-TEG-25
Adapter wspomagający do LH311W-50
Adapter wspomagający przeznaczony do łączenia dwóch pomp szeregowo, umożliwiający osiągnięcie większej wysokości podnoszenia w przypadku wymagających zastosowań.
Adaptery kołnierzowe 048-TEG-01
Adapter kołnierzowy JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 3" JIS 20K - 3" DIN PN16
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Adaptery kołnierzowe 048-TEG-02
Adapter kołnierzowy JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 4" JIS 20K - 4" DIN PN16
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Adaptery kołnierzowe 048-TEG-03
Adapter kołnierzowy JIS/DIN
Specyfikacje
Liczba otworów na śruby 8
Adapter kołnierzowy do 4" JIS 20K - 4" DIN PN25
