NK Submersible Drainage Pump | Tsurumi Pump Europe

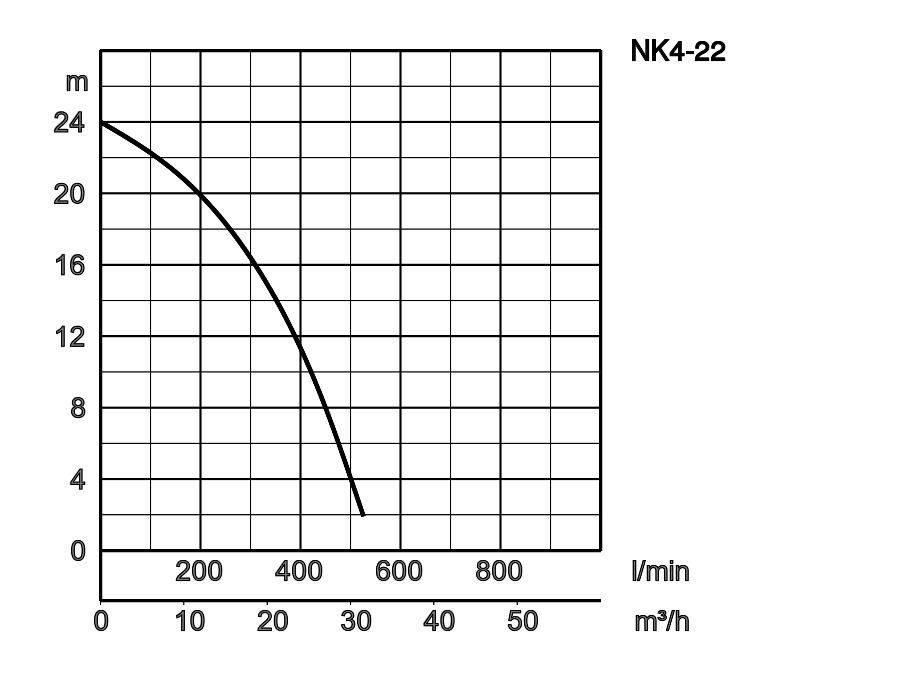

Krzywa wydajności

O

Specyfikacje

Model	Colour code curve	ø Otwór wylotowy mm	Rodzaj płynu	Maks. wielkość części stałych mm	Maksymalna sucha masa %	Maksymalna wartość pH	Maksymalna wydajność l/min	Maksymalna wysokość podnoszenia m	Moc silnika kW	Faza / Napięcie
NK4-22	1 print	50	Drenaż	8,50	10	5-9	525	24	2,2	1 faza / 230 V / 50 Hz
NK4-22L	2 print	80	Drenaż	8,50	10	5-9	800	18	2,2	1 faza / 230 V / 50 Hz

ø Otwór wylotowy mm	50
Rodzaj płynu	Drenaż
Maks. wielkość części stałych mm	8,50
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	525
Maksymalna wysokość podnoszenia m	24
Moc silnika kW	2,2
Faza / Napięcie	1 faza / 230 V / 50 Hz

ø Otwór wylotowy mm	80
Rodzaj płynu	Drenaż
Maks. wielkość części stałych mm	8,50
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	800
Maksymalna wysokość podnoszenia m	18
Moc silnika kW	2,2
Faza / Napięcie	1 faza / 230 V / 50 Hz

Materiały

Ogólny

ø Otwór wylotowy mm	50 - 80
Podłączenie wylotowe	Kołnierz gwintowany/złączka wężowa

Pompowanie płynu

Rodzaj płynu	Drenaż
Temperatura	0-40°C
Maks. wielkość części stałych mm	8,50
Maksymalna sucha masa %	10
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	525 - 800
Maksymalna wysokość podnoszenia m	18 - 24

Pompa

Komponenty

Wirnik	Wirnik półwirowy
Namiar	Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne	Podwójne uszczelnienie mechaniczne w kąpieli olejowej

Tworzywo

Wirnik	Odlew z żeliwa sferoidalnego EN-GJS-700-2, Odlew z żeliwa chromowego
Obudowa	BR+kauczuk naturalny, Odlew z żeliwa szarego EN-GJL-200
Korpus pompy	Odlew aluminiowy
Uszczelnienie mechaniczne	Węglik krzemu

Silnik

Moc silnika kW	2,2
Metoda początkowa	kondensator
Typ, Polacy	Silnik indukcyjny 2-biegunowy IP68
Izolacja	Klasa izolacji F
Faza / Napięcie	1 faza / 230 V / 50 Hz
obr./min.	2876 - 2890
Zabezpieczenie silnika (wbudowane)	Okrągły wyłącznik termiczny
Prąd znamionowy	14,6

Tworzywo

Rama	Odlew ze stopu aluminium
Wał	Stal nierdzewna EN-X6Cr13, Stal nierdzewna EN-X30Cr13
Kabel	H07RN8-F 3C*2,5 mm²
Długość kabla	20m

Inni

Masa sucha kg	29 - 36
Odporność na ciśnienie	maks. 50m

Wymiary

Wymiary - w mm

W1: najniższy poziom bieżącej wody

NK4-22
NK4-22L

Model	A	A1	B	B1	D	H	W1	d
NK4-22	240	194	546	464	243	614	80	50
NK4-22L	243	194	571	489	240	639	105	80

Opis

Seria NK to zanurzalna jednofazowa przenośna pompa drenażowa wyposażona w potężny silnik wyjściowy o mocy 2,2 kW. Jest to największy jednofazowy silnik dostępny w ofercie Tsurumi, zapewniający wszystkie zalety pompy trójfazowej z zaletą podłączenia do zasilania 230 V. Konstrukcja z górnym wylotem i przepływem bocznym zapewnia wydajne chłodzenie silnika nawet wtedy, gdy pracuje on z silnikiem wystawionym na działanie powietrza. Smukła konstrukcja umożliwia umieszczenie pompy w ograniczonej przestrzeni.

Akcesoria

Wzmocnione części eksploatacyjne 020-TEG-01, 031-TEG-01, 058-TEG-03

Obudowa pompy, płyta ścieralna, płyta mocująca

Wzmocnione części do zastosowań wymagających dużej wytrzymałości

Wtyczki zabezpieczające silnik 56115006tu

Wtyczka zabezpieczająca silnik 230V

Specyfikacje

Kontrola natężenia prądu	15,0A
Dławik kablowy	2 x M16
IP	44

przełącznik: WYŁ.-WŁ. (0-I), przełącznik podświetlany dławiki kablowe M16 Zabezpieczenie przeciążeniowe: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzaniu i uszkodzeniu.

Wtyczki zabezpieczające silnik 56115006tu

Wtyczka zabezpieczająca silnik 230V

Specyfikacje

Kontrola natężenia prądu	15,0A
Dławik kablowy	2 x M16
IP	44

przełącznik: WYŁ.-WŁ. (0-I), przełącznik podświetlany dławiki kablowe M16 Zabezpieczenie przeciążeniowe: automatycznie rozłącza silnik w przypadku nadmiernego poboru prądu, zapobiegając przegrzaniu i uszkodzeniu.
