SFQ

SFQ | 400V / 50Hz
Poproś o ofertę

Wszystkie części mające styczność z medium wykonane są ze stali nierdzewnej gatunku 316 (1.4436), przeznaczone do przemysłowego pompowania agresywnych i żrących cieczy o niskim pH.

Dane techniczne
  • ø Otwór wylotowy mm: 50 mm,80 mm
  • Rodzaj płynu: Agresywne ścieki
  • Maks. nośność bryły mm: 6 - 23
  • Maksymalna sucha masa %: 10
  • Maksymalna wartość pH: 3-10
  • Maksymalna wydajność l/min: 430 - 2000
  • Maksymalna wysokość głowy: 14,2 - 44
  • Moc silnika kW: 0,75 - 11
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz

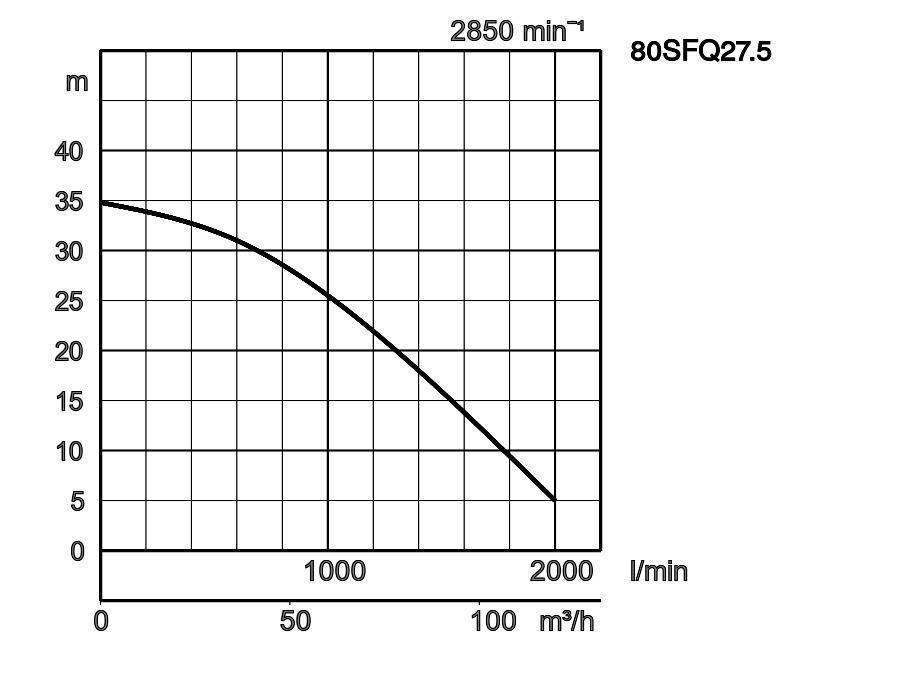

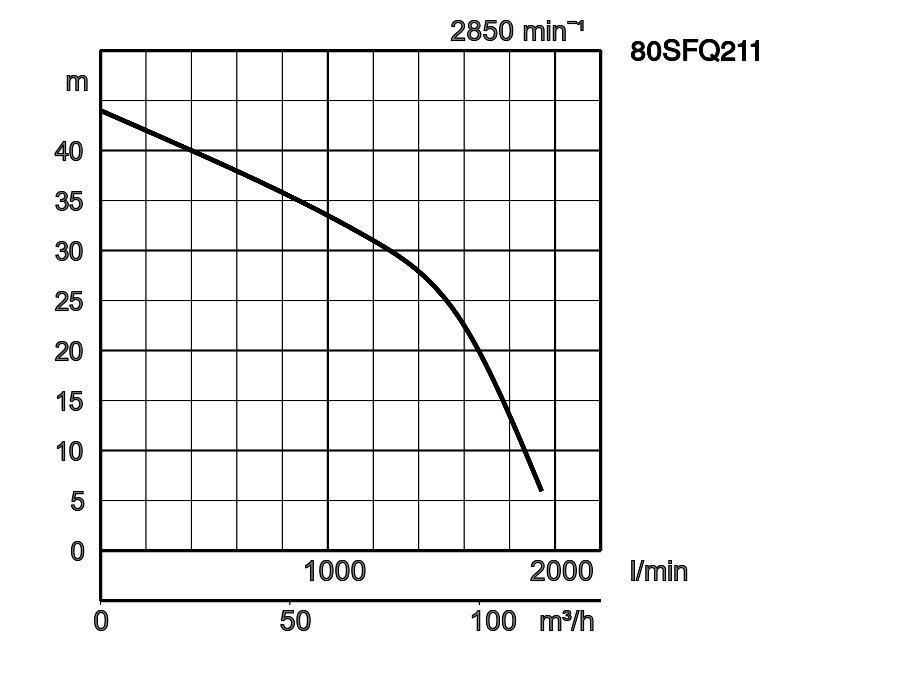

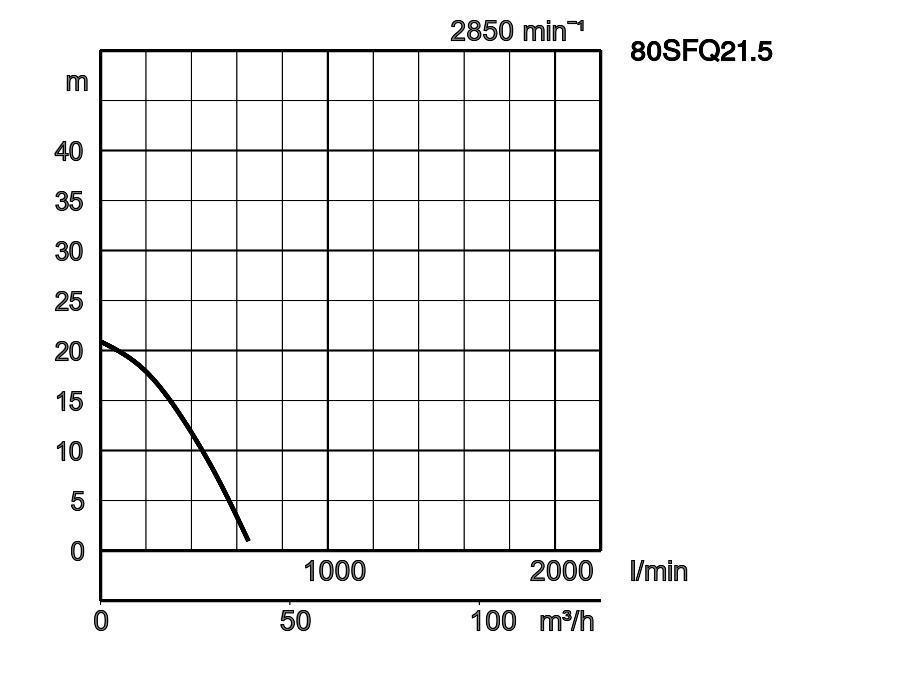

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. nośność bryły mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość głowy Moc silnika kW Faza / Napięcie
free standing with guide rail fitting
50SFQ2.75 - 1 50 mm Agresywne ścieki 6 10 3-10 430 14,2 0,75 3-fazowy / 400 V / 50 Hz
80SFQ21.5 -
2
80 mm Agresywne ścieki 6 10 3-10 645 20,9 1,5 3-fazowy / 400 V / 50 Hz
80SFQ23.7 -
3
80 mm Agresywne ścieki 15 10 3-10 1170 24,6 3,7 3-fazowy / 400 V / 50 Hz
80SFQ27.5 TOS80SFQ27.5
4
80 mm Agresywne ścieki 23 10 3-10 2000 34,70 7,5 3-fazowy / 400 V / 50 Hz
80SFQ211 TOS80SFQ211
5
80 mm Agresywne ścieki 23 10 3-10 1940 44 11 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 50 mm
Rodzaj płynu Agresywne ścieki
Maks. nośność bryły mm 6
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 430
Maksymalna wysokość głowy 14,2
Moc silnika kW 0,75
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80 mm
Rodzaj płynu Agresywne ścieki
Maks. nośność bryły mm 6
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 645
Maksymalna wysokość głowy 20,9
Moc silnika kW 1,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80 mm
Rodzaj płynu Agresywne ścieki
Maks. nośność bryły mm 15
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 1170
Maksymalna wysokość głowy 24,6
Moc silnika kW 3,7
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80 mm
Rodzaj płynu Agresywne ścieki
Maks. nośność bryły mm 23
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 2000
Maksymalna wysokość głowy 34,70
Moc silnika kW 7,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80 mm
Rodzaj płynu Agresywne ścieki
Maks. nośność bryły mm 23
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 1940
Maksymalna wysokość głowy 44
Moc silnika kW 11
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 50 mm, 80 mm
Podłączenie wylotowe Gwint wewnętrzny, kołnierz JIS10K
Pompowanie płynu
Rodzaj płynu Agresywne ścieki
Temperatura 0-40°C
Maks. nośność bryły mm 6 - 23
Maksymalna sucha masa % 10
Maksymalna wartość pH 3-10
Maksymalna wydajność l/min 430 - 2000
Maksymalna wysokość głowy 14,2 - 44
Pompa
Komponenty
Wirnik Wirnik typu otwartego
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew ze stali nierdzewnej DIN G-X6CrNiMo1810
Obudowa Odlew ze stali nierdzewnej DIN G-X6CrNiMo1810
Płyta ssąca Odlew ze stali nierdzewnej DIN G-X6CrNiMo1810
Korpus pompy Odlew ze stali nierdzewnej DIN G-X6CrNiMo1810
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 0,75 - 11
Metoda początkowa bezpośrednio online, gwiazda/trójkąt
Nadaje się do VFD Tak
Nadaje się do łagodnego rozruchu Tak
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji E, Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 2860 - 2945
Zabezpieczenie silnika (wbudowane) Miniaturowy ochraniacz, Okrągły wyłącznik termiczny
Prąd znamionowy 2.10 - 21
Tworzywo
Wał Stal nierdzewna EN-X5CrNiMo17-12-2
Kabel NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5 mm² / NSSHÖU 3C*2,5 mm² / 2PNCT 2C*1,25 mm², NSSHÖU 4C*2,5mm²
Długość kabla 10m
Inni
Masa sucha kg 22 - 148
Odporność na ciśnienie maks. 30m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • 50SFQ2.75
  • 80SFQ21.5
  • 80SFQ23.7
  • 80SFQ27.5
  • 80SFQ211
ModelAA1A2A3BDD1D2HW1W2
50SFQ2.7525212098-108196989839790355
80SFQ21.5329165110-10922111011148495415
80SFQ23.7359180125-154257125132552130500
80SFQ27.5635362180250287360180180844190690
80SFQ211635362180250287360180180892190710
Wymiary - w mm
  • 50SFQ2.75
  • 80SFQ21.5
  • 80SFQ23.7
W1: najniższy poziom bieżącej wody
  • 80SFQ27.5
  • 80SFQ211
W1: najniższy poziom bieżącej wody
ModelAA1A2A3A5A6DD1D2HH1H2M1M2W1W2
50SFQ2.75----------------
80SFQ21.5----------------
80SFQ23.7----------------
80SFQ27.5550370180310165258360180180875106731600500220720
80SFQ211550370180310165258360180180923111131600500220745

Seria SFQ to zanurzalna pompa ze stali nierdzewnej o dużej wysokości podnoszenia, odporna na korozję, przeznaczona do obsługi agresywnych i żrących cieczy. Wszystkie części zwilżane są wykonane ze stali nierdzewnej 316, co umożliwia jej wytrzymanie wymagających warunków występujących w zastosowaniach budowlanych, kruszywowych i górniczych. Pompy z silnikiem o mocy 5,5 kW i większej zawierają port odciążenia ciśnienia uszczelnienia, który zapobiega przedostawaniu się ciśnienia pompowania do uszczelnienia wału. Ponadto modele o mocy 5,5–11 kW można wybierać spośród typu stojaka z filtrem lub typu stojaka z pompą.

Wyłącznik pływakowy 106-TEG-03
Pływak 10m (do pomp ściekowych) do 2,2kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547150253tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250253tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571501600tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572501600tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150253
CEE MS PW Stecker 16/5 6h 1,6-2,5A DFK IP67
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250253
CEE MS PW Stecker 32/5 6h 1,6-2,5A DFK IP67
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Zestaw do naprawy kabli 061-TEG-06
Zestaw naprawczy do kabli 001-TEG-31 Cabtyre (20 m) H07RN-F4Cx1,5mm2 i kabla M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Wylot pompy 032-124-13
Złącze węża 3"
Odpływ 3" z odpowiednim przyłączem do węża
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-03
Pływak 10m (do pomp ściekowych) do 2,2kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547150633tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250633tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571506000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłącznika pływak
Wtyczki zabezpieczające silnik 5572506000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Zestaw do naprawy kabli 061-TEG-06
Zestaw naprawczy do kabli 001-TEG-31 Cabtyre (20 m) H07RN-F4Cx1,5mm2 i kabla M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Wylot pompy 032-124-13
Złącze węża 3"
Odpływ 3" z odpowiednim przyłączem do węża
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-01
Pływak 10m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 106-TEG-02
Pływak 20m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 106-TEG-01
Pływak 10m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 106-TEG-02
Pływak 20m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547151603tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547251603tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571516000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572516000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Czujnik wycieku oleju TSS-TEG-10
Czujnik oleju uszczelniającego TSS M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wyłącznik pływakowy 106-TEG-01
Pływak 10m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 106-TEG-02
Pływak 20m (do pomp ściekowych) od 3,7kW
Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wtyczki zabezpieczające silnik 547252503tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 9216210
Wtyczka z przyłączem pływakowym CEE 32A z przełącznikiem obrotowym
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 12,5kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: aut
