BER

BER | 400V / 50Hz
Poproś o ofertę

Samozasysające napowietrzacze strumieniowe składające się z pompy zanurzeniowej i dyfuzorów opartych na dyszach Venturiego. Jednokierunkowe napowietrzanie mieszające i napowietrzające szersze obszary. Dostępna jest szyna prowadząca i instalacja mobilna.

Dane techniczne
  • ø Wlot powietrza mm: 25 - 50
  • Maksymalna wartość pH: 5-9
  • Objętość powietrza m³/h: 21,8 - 175
  • Maksymalna głębokość wody m: 4 - 6
  • Moc silnika kW: 0,75 - 5,5
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz

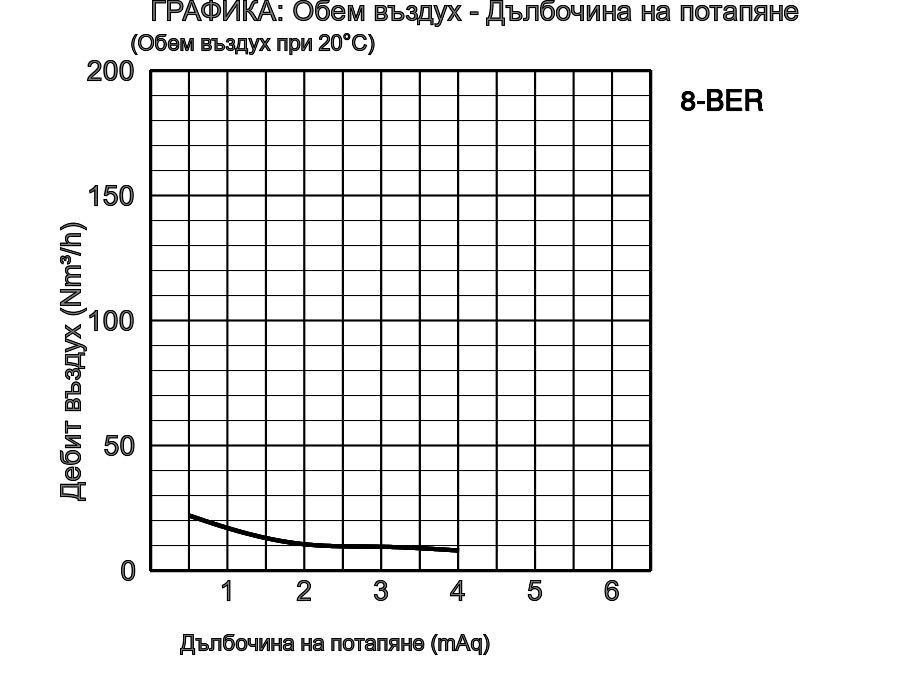

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Wlot powietrza mm Maksymalna wartość pH Objętość powietrza m³/h Maksymalna głębokość wody m Moc silnika kW Faza / Napięcie
free standing with guide rail fitting
8-BER TOS-8BER
1
25 5-9 21,8 4 0,75 3-fazowy / 400 V / 50 Hz
15-BER TOS-15BER
2
32 5-9 45,7 4 1,5 3-fazowy / 400 V / 50 Hz
22-BER TOS-22BER
3
50 5-9 94 4,5 2,2 3-fazowy / 400 V / 50 Hz
37-BER TOS-37BER
4
50 5-9 124,5 5 3,7 3-fazowy / 400 V / 50 Hz
55-BER TOS-55BER
5
50 5-9 175 6 5,5 3-fazowy / 400 V / 50 Hz
ø Wlot powietrza mm 25
Maksymalna wartość pH 5-9
Objętość powietrza m³/h 21,8
Maksymalna głębokość wody m 4
Moc silnika kW 0,75
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Wlot powietrza mm 32
Maksymalna wartość pH 5-9
Objętość powietrza m³/h 45,7
Maksymalna głębokość wody m 4
Moc silnika kW 1,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Wlot powietrza mm 50
Maksymalna wartość pH 5-9
Objętość powietrza m³/h 94
Maksymalna głębokość wody m 4,5
Moc silnika kW 2,2
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Wlot powietrza mm 50
Maksymalna wartość pH 5-9
Objętość powietrza m³/h 124,5
Maksymalna głębokość wody m 5
Moc silnika kW 3,7
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Wlot powietrza mm 50
Maksymalna wartość pH 5-9
Objętość powietrza m³/h 175
Maksymalna głębokość wody m 6
Moc silnika kW 5,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Wlot powietrza mm 25 - 50
Podłączenie rury powietrznej Gwint wewnętrzny, kołnierz
Pompowanie płynu
Temperatura 0-40°C
Maks. nośność bryły mm 20 - 35
Maksymalna wartość pH 5-9
General
Subkonwekcja 3x2x4, 4 x 3,5 x 4, 5x4,5x4,5, 6 x 5 x 5, 7 x 7 x 6
Objętość powietrza m³/h 21,8 - 175
Maksymalna głębokość wody m 4 - 6
Pompa
Komponenty
Wirnik Wirnik bez zapychania
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa szarego EN-GJL-200
Obudowa Odlew z żeliwa szarego EN-GJL-200
Dyfuzor Stal konstrukcyjna DIN1.0040 powlekana nylonem
Korpus pompy Odlew z żeliwa szarego EN-GJL-150, Odlew z żeliwa szarego EN-GJL-200
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 0,75 - 5,5
Metoda początkowa bezpośrednio online
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68, Silnik indukcyjny 4 bieguny IP68
Izolacja Klasa izolacji E, Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 1410 - 2912
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 1,9 - 12,1
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-150, Odlew z żeliwa szarego EN-GJL-200
Wał Stal nierdzewna EN-X30Cr13, Stal nierdzewna EN-X6Cr13
Kabel NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm²
Długość kabla 10m
Inni
Masa sucha kg 28 - 142
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • 8-BER
  • 15-BER
  • 22-BER
  • 37-BER
  • 55-BER
ModelAA1A2DD1D2HH1H2
8-BER674377297194150180464195150
15-BER895537358222150180562224159
22-BER1158687471317220260679312232
37-BER1158687471317220260753312232
55-BER1415861554391220260942341256
Wymiary - w mm
  • 8-BER
  • 15-BER
  • 22-BER
  • 37-BER
  • 55-BER
W1: najniższy poziom bieżącej wody
ModelA1A2A3A6D1D2HM1M2
8-BER288972382899797514500400
15-BER---------
22-BER462154367546150167768700450
37-BER462154367546150167768700450
55-BER5171944227111882031006750500

Seria BER to zanurzalne samozasysające napowietrzacze strumieniowe połączone z pompą zanurzeniową i dyfuzorem opartym na dyszy Venturiego. Przepływ cieczy generowany przez zanurzoną pompę powoduje powstawanie podciśnienia wokół dyszy, w wyniku czego zasysane jest powietrze z powierzchni wody. Dzięki temu mechanizmowi wtryskiwacza strumieniowego zasysane powietrze miesza się z wodą i jest wyrzucane przez dyfuzor, jednocześnie mieszając i napowietrzając wodę w stawie. Mieszanka powietrza i wody jest wyrzucana z dużą siłą w jednym kierunku, co skutecznie miesza wodę na dużym obszarze.

Wtyczki zabezpieczające silnik 547150253tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250253tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571501600tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572501600tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,4A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150253
CEE MS PW Stecker 16/5 6h 1,6-2,5A DFK IP67
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250253
CEE MS PW Stecker 32/5 6h 1,6-2,5A DFK IP67
Specyfikacje
Kontrola natężenia prądu 1,6A - 2,5A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547150403tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250403tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571502400tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572502400tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547150633tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250633tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571506000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłącznika pływak
Wtyczki zabezpieczające silnik 5572506000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547151003tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547251003tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571510000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572510000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587151003
CEE MS PW Stecker 16/5 6h 6,3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587251003
CEE MS PW Stecker 32/5 6h 6,3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547151603tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547251603tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571516000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572516000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
