Samozasysające aeratory zanurzeniowe do oczyszczania ścieków. Łatwa i mobilna instalacja zaprojektowana do bezzatykającego się napowietrzania i mieszania ścieków bez potrzeby stosowania dodatkowych rur i innych akcesoriów.
| Model | Colour code curve | ø Wlot powietrza mm | Maksymalna wartość pH | Objętość powietrza m³/h | Maksymalna głębokość wody m | Moc silnika kW | Faza / Napięcie |
|---|---|---|---|---|---|---|---|

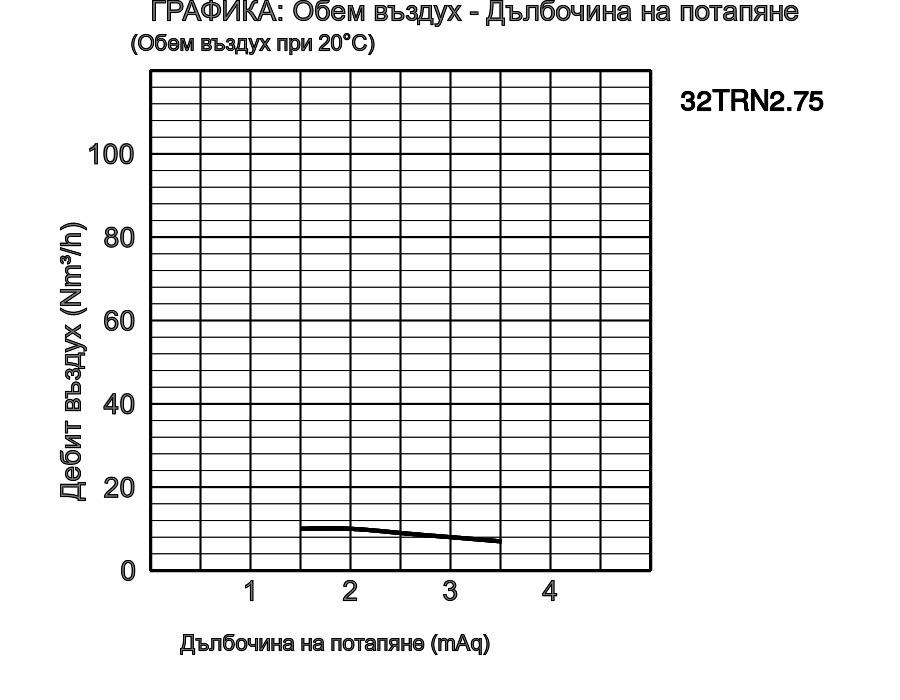

| 32TRN2.75 |
1
|
32 | 5-9 | 9 | 3,5 | 0,75 | 3-fazowy / 400 V / 50 Hz |

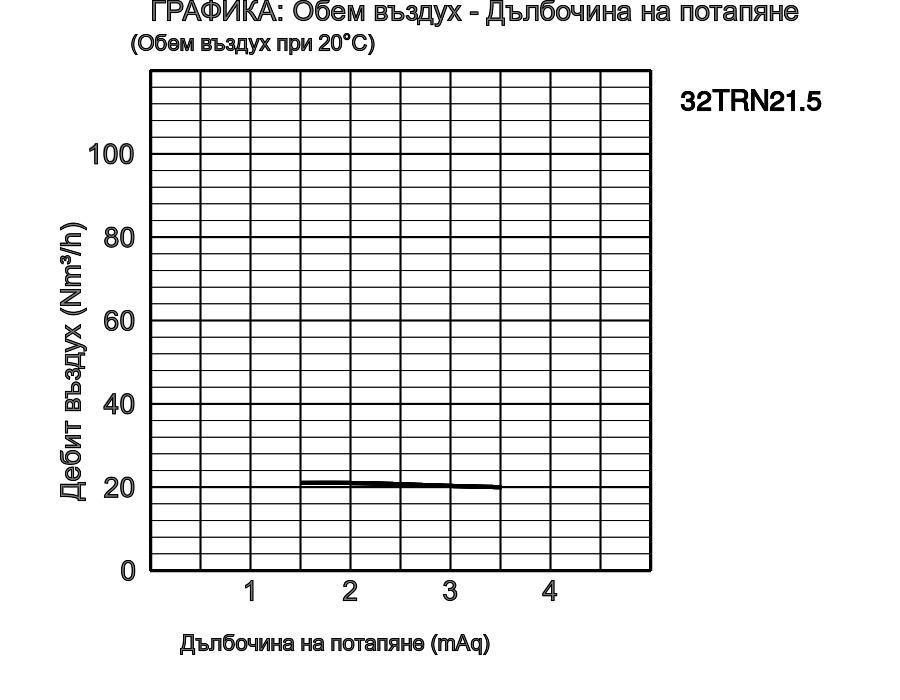

| 32TRN21.5 |
2
|
32 | 5-9 | 23 | 3,5 | 1,5 | 3-fazowy / 400 V / 50 Hz |

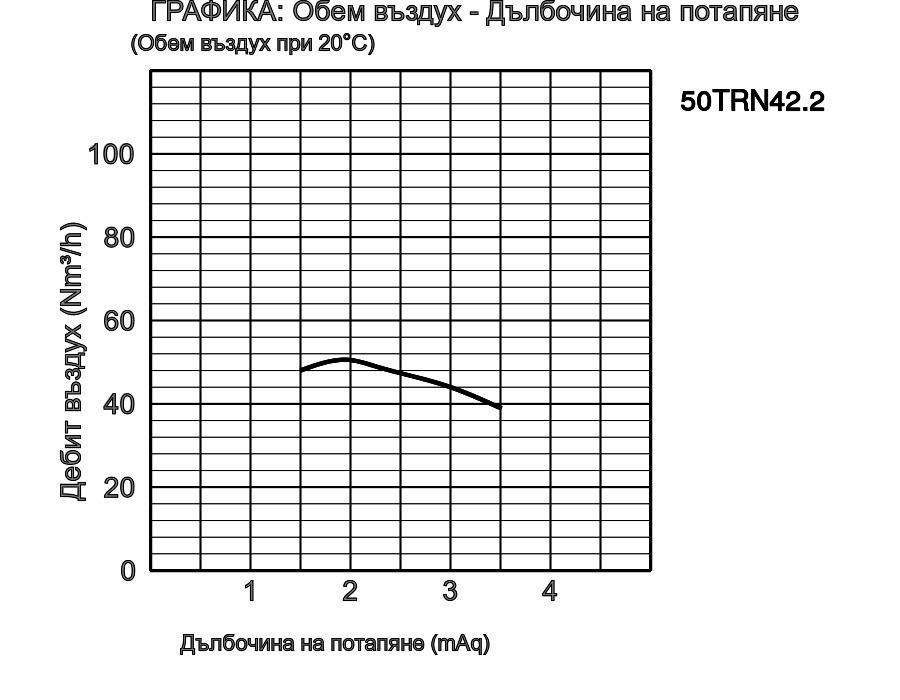

| 50TRN42.2 |
3
|
50 | 5-9 | 43 | 3,6 | 2,2 | 3-fazowy / 400 V / 50 Hz |

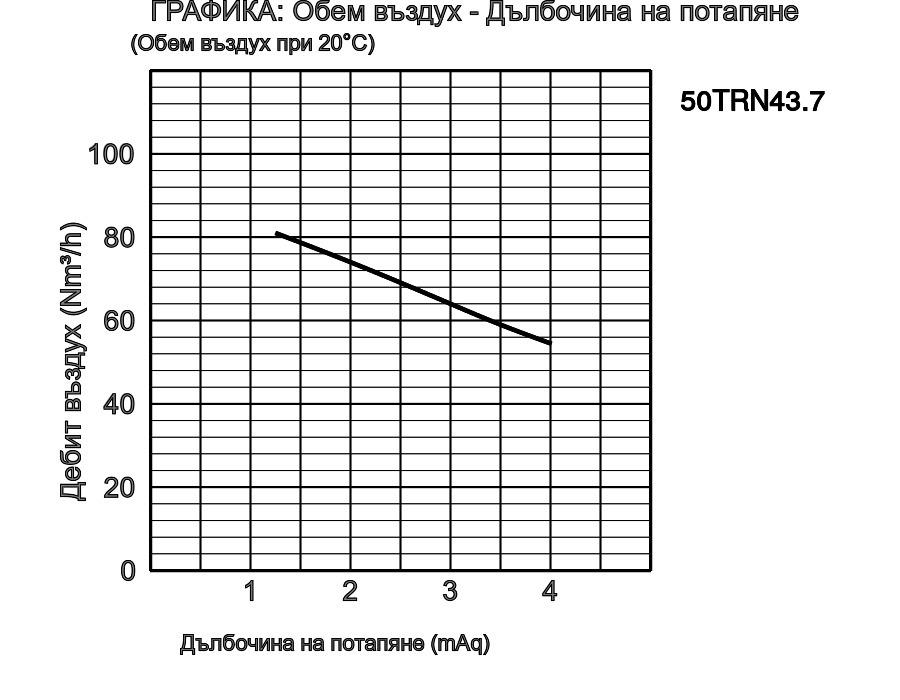

| 50TRN43.7 |
4
|
50 | 5-9 | 81 | 4 | 3,7 | 3-fazowy / 400 V / 50 Hz |

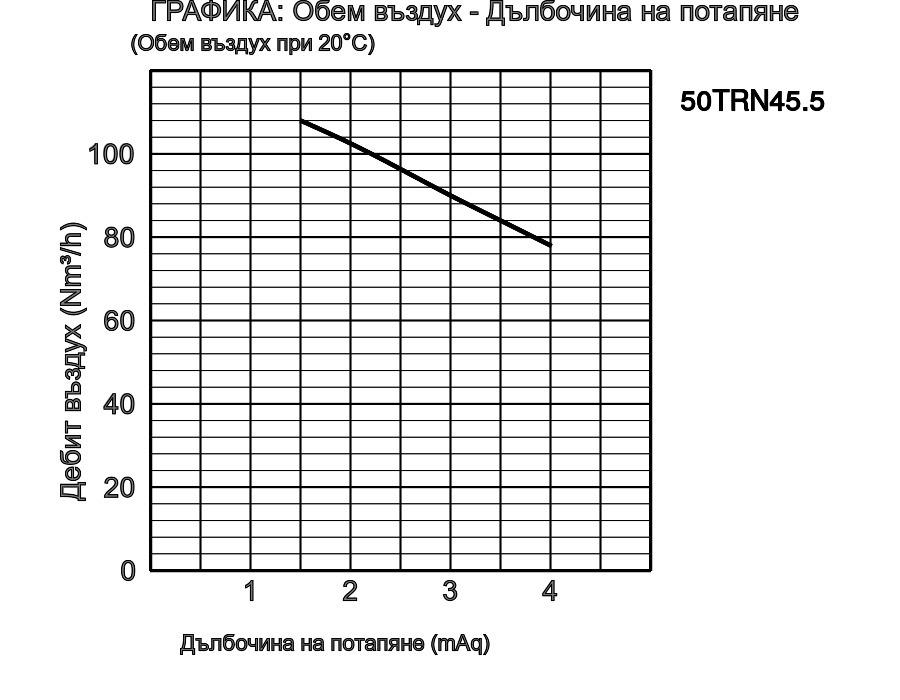

| 50TRN45.5 |
5
|
50 | 5-9 | 108 | 4 | 5,5 | 3-fazowy / 400 V / 50 Hz |

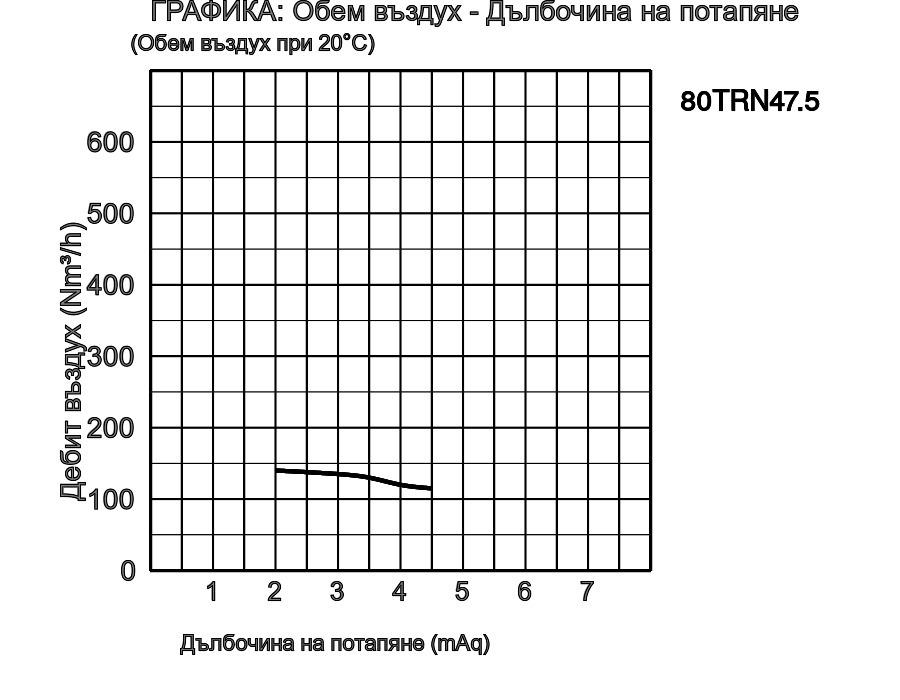

| 80TRN47.5 |
6
|
80 | 5-9 | 146 | 4,5 | 7,5 | 3-fazowy / 400 V / 50 Hz |

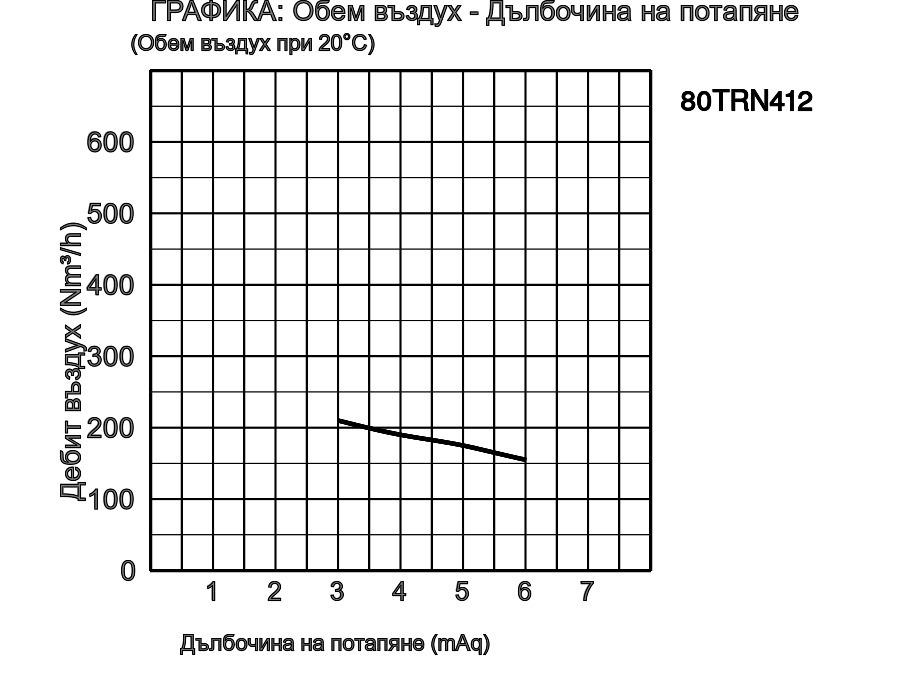

| 80TRN412 |
7
|
80 | 5-9 | 212 | 6 | 12 | 3-fazowy / 400 V / 50 Hz |

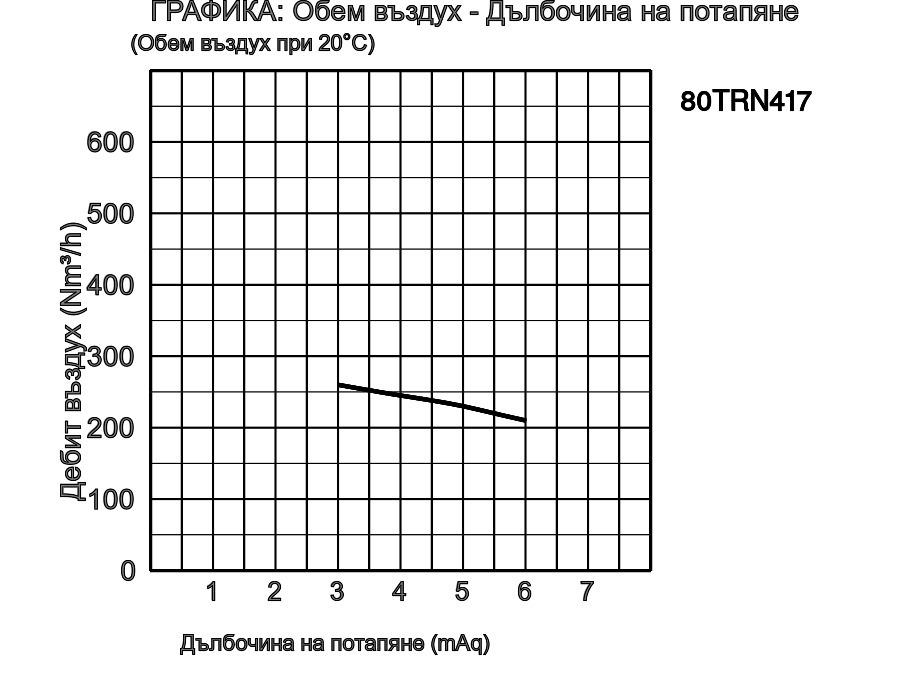

| 80TRN417 |
8
|
80 | 5-9 | 266 | 6 | 17 | 3-fazowy / 400 V / 50 Hz |

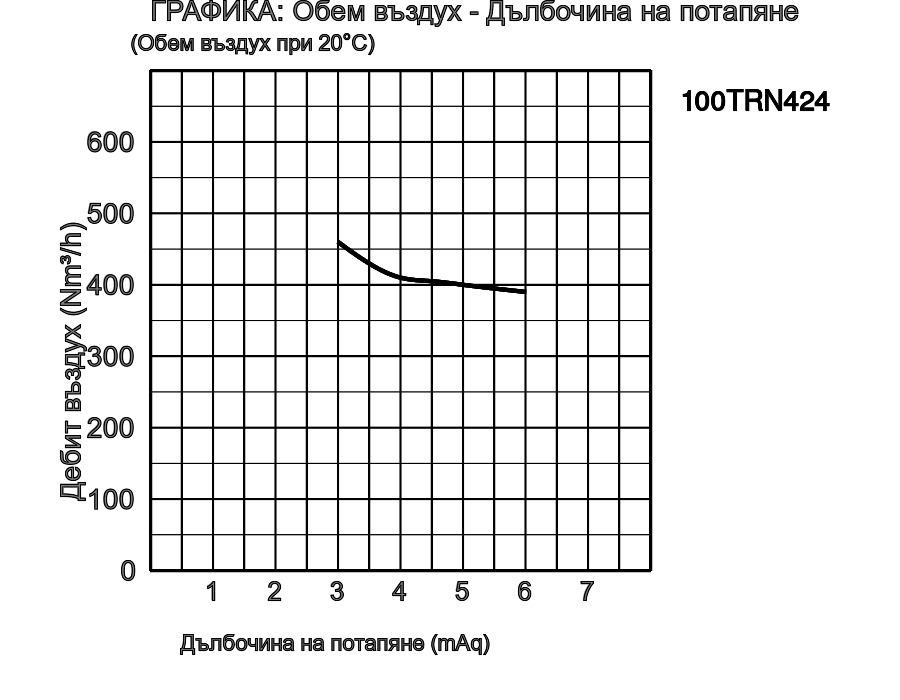

| 100TRN424 |
9
|
100 | 5-9 | 457 | 6 | 24 | 3-fazowy / 400 V / 50 Hz |

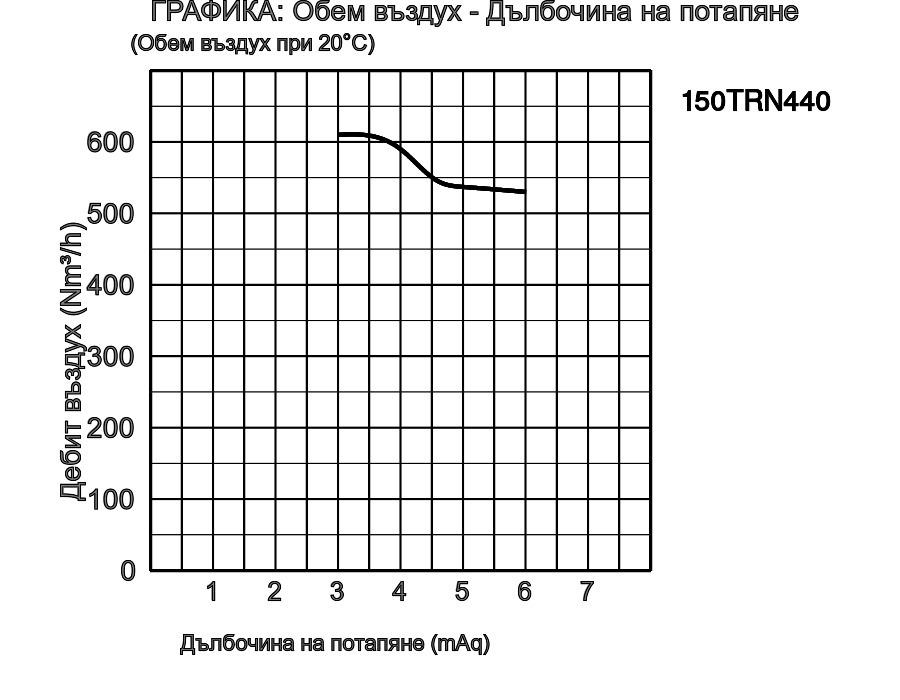

| 150TRN440 |
10
|
5-9 | 608 | 6 | 40 | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 32 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 9 |
| Maksymalna głębokość wody m | 3,5 |
| Moc silnika kW | 0,75 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 32 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 23 |
| Maksymalna głębokość wody m | 3,5 |
| Moc silnika kW | 1,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 50 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 43 |
| Maksymalna głębokość wody m | 3,6 |
| Moc silnika kW | 2,2 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 50 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 81 |
| Maksymalna głębokość wody m | 4 |
| Moc silnika kW | 3,7 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 50 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 108 |
| Maksymalna głębokość wody m | 4 |
| Moc silnika kW | 5,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 146 |
| Maksymalna głębokość wody m | 4,5 |
| Moc silnika kW | 7,5 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 212 |
| Maksymalna głębokość wody m | 6 |
| Moc silnika kW | 12 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 80 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 266 |
| Maksymalna głębokość wody m | 6 |
| Moc silnika kW | 17 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 100 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 457 |
| Maksymalna głębokość wody m | 6 |
| Moc silnika kW | 24 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 608 |
| Maksymalna głębokość wody m | 6 |
| Moc silnika kW | 40 |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| ø Wlot powietrza mm | 32 - 100 |
|---|---|
| Podłączenie rury powietrznej | Gwint wewnętrzny, kołnierz |
| Temperatura | 0-40°C |
|---|---|
| Maks. nośność bryły mm | 10 - 25 |
| Maksymalna wartość pH | 5-9 |
| Objętość powietrza m³/h | 9 - 608 |
|---|---|
| Średnica głównej konwekcji | 1,4 m, 1,8 m, 2,4 m, 3,0 m, 3,8 m, 4,4 m, 5,2 m, 5,6 m, 6,3 m, 7,3 m |
| Średnica zbiornika okrągłego subkonwekcyjnego | 10,0 m, 12,0 m, 13,0 m, 14,5 m, 17,0 m, 3,5 metra, 4,5 metra, 6,0 m, 7,0 m, 9,0 m |
| Średnica zbiornika kwadratowego subkonwekcyjnego | 11,0 m, 11,5 m, 13,0 m, 15,0 m, 3,0 m, 4,0 m, 5,5 m, 6,5 m, 8,0 m, 9,0 m |
| Maksymalna głębokość wody m | 3,5 - 6 |
| Wirnik | Opatentowany wirnik półotwarty |
|---|---|
| Namiar | Łożyska kulkowe osłonięte |
| Uszczelnienie mechaniczne | Podwójne uszczelnienie mechaniczne w kąpieli olejowej |
| Wirnik | Stal nierdzewna DIN-GX12Cr14 |
|---|---|
| Obudowa | Odlew z żeliwa szarego EN-GJL-200 |
| Uszczelnienie mechaniczne | Węglik krzemu |
| Moc silnika kW | 0,75 - 40 |
|---|---|
| Metoda początkowa | bezpośrednio online, gwiazda/trójkąt |
| Typ, Polacy | Silnik indukcyjny 2-biegunowy IP68, Silnik indukcyjny 4 bieguny IP68 |
| Izolacja | Klasa izolacji F |
| Faza / Napięcie | 3-fazowy / 400 V / 50 Hz |
| obr./min. | 1410 - 2953 |
| Zabezpieczenie silnika (wbudowane) | Okrągły wyłącznik termiczny |
| Prąd znamionowy | 2,50 - 80 |
| Rama | Odlew z żeliwa szarego EN-GJL-150, Odlew z żeliwa szarego EN-GJL-200 |
|---|---|
| Wał | Stal nierdzewna EN-X30Cr13, Stal nierdzewna EN-X20Cr13 |
| Kabel | NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*6,0 mm² / NSSHÖU 3C*6,0 mm² / 2PNCT 2C*1,25 mm², NSSHÖU 4C*2,5 mm² / NSSHÖU 3C*2,5 mm² / 2PNCT 2C*1,25 mm² |
| Długość kabla | 10m |
| Masa sucha kg | 55 - 583 |
|---|
| Model | A | A1 | B | D | D1 | H | SA | SB | SC | SD | W1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32TRN2.75 | 371 | 184 | 146 | 420 | 90 | 473 | 180 | 116 | 175 | - | 81 |
| 32TRN21.5 | 371 | 184 | 146 | 420 | 90 | 473 | 180 | 116 | 275 | - | 81 |
| 50TRN42.2 | 660 | 271 | 226 | 700 | 140 | 689 | 230 | 154 | 370 | - | 123 |
| 50TRN43.7 | 660 | 271 | 226 | 700 | 140 | 694 | 230 | 154 | 370 | - | 123 |
| 50TRN45.5 | 660 | 271 | 226 | 700 | 140 | 835 | 230 | 154 | 370 | - | 123 |
| 80TRN47.5 | 660 | 271 | 246 | 700 | 140 | 868 | 245 | 180 | - | 585 | 133 |
| 80TRN412 | 660 | 271 | 246 | 700 | 140 | 898 | 245 | 180 | - | 585 | 133 |
| 80TRN417 | 660 | 271 | 246 | 700 | 140 | 958 | 245 | 180 | - | 585 | 133 |
| 100TRN424 | 980 | 385 | 417 | 1000 | 230 | 1225 | 345 | 256 | - | 760 | 272 |
| 150TRN440 | 980 | 410 | 452 | 1050 | 280 | 1482 | 448 | 370 | 740 | 863 | 269 |
Seria TRN to zanurzalny samozasysający aerator przeznaczony do napowietrzania i mieszania ścieków. Przepływ cieczy generowany przez specjalny półotwarty wirnik Tsurumi powoduje powstawanie podciśnienia na tylnej stronie łopatek wirnika i zasysanie powietrza z powierzchni wody. Zasysane powietrze, wymieszane z wodą za pomocą sił mechanicznych wewnątrz wirnika i łopatki kierującej, przekształca się w maleńkie pęcherzyki. Ponadto mieszany przepływ powietrza i wody jest równomiernie odprowadzany w wielu kierunkach wzdłuż obwodu. Złożone działanie unoszenia powietrza i prądów konwekcyjnych, które są generowane w tym procesie, sprawia, że napowietrzanie i mieszanie jest bardzo wydajne i zwiększa ilość tlenu rozpuszczonego w wodzie.
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 44 |
| Kontrola natężenia prądu | 12,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M25 |
| IP | 67 |
| Kontrola natężenia prądu | 10,0A - 16,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 16,0A - 20,0A |
|---|---|
| Dławik kablowy | M32, 2 x M16 |
| IP | 54 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 44 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32 |
| IP | 67 |
| Kontrola natężenia prądu | 20,0A - 25,0A |
|---|---|
| Dławik kablowy | M32, 2 x M16 |
| IP | 54 |
