GSD

Mocne trójfazowe pompy szlamowe o dużej wielkości ciał stałych. Z silnikami 4-biegunowymi zapewniają duże wysokości podnoszenia i dużą objętość wypływu nawet w najtrudniejszych warunkach.

Dane techniczne
  • ø Otwór wylotowy mm: 200 - 250
  • Rodzaj płynu: Piasek/Szlam
  • Maks. wielkość części stałych mm: 25
  • Maksymalna sucha masa %: 25
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 6100 - 11500
  • Maksymalna wysokość podnoszenia m: 38 - 40
  • Moc silnika kW: 37,0 - 75,0
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz
Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. wielkość części stałych mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość podnoszenia m Moc silnika kW Faza / Napięcie Monitorowanie
GSD837 1 200 Piasek/Szlam 25 25 5-9 6100 38,30 37,0 3-fazowy / 400 V / 50 Hz
GSD-55-4 2 250 Piasek/Szlam 25 25 5-9 9000 38 55,0 3-fazowy / 400 V / 50 Hz Electrode-type Leakage sensor (oil chamber)
GSD-75-4 3 250 Piasek/Szlam 25 25 5-9 11500 40 75,0 3-fazowy / 400 V / 50 Hz Electrode-type Leakage sensor (oil chamber)
ø Otwór wylotowy mm 200
Rodzaj płynu Piasek/Szlam
Maks. wielkość części stałych mm 25
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 6100
Maksymalna wysokość podnoszenia m 38,30
Moc silnika kW 37,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 250
Rodzaj płynu Piasek/Szlam
Maks. wielkość części stałych mm 25
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 9000
Maksymalna wysokość podnoszenia m 38
Moc silnika kW 55,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Monitorowanie Electrode-type Leakage sensor (oil chamber)
ø Otwór wylotowy mm 250
Rodzaj płynu Piasek/Szlam
Maks. wielkość części stałych mm 25
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 11500
Maksymalna wysokość podnoszenia m 40
Moc silnika kW 75,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Monitorowanie Electrode-type Leakage sensor (oil chamber)
Ogólny
ø Otwór wylotowy mm 200 - 250
Podłączenie wylotowe Kołnierz JIS 10K
Pompowanie płynu
Rodzaj płynu Piasek/Szlam
Temperatura 0-40°C
Maks. wielkość części stałych mm 25
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 6100 - 11500
Maksymalna wysokość podnoszenia m 38 - 40
Pompa
Komponenty
Wirnik Wirnik typu zamkniętego
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa chromowego
Mieszadło Odlew z żeliwa chromowego
Obudowa Odlew z żeliwa szarego EN-GJL-200
Płyta ssąca Odlew z żeliwa chromowego
Korpus pompy Stal strukturalna
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 37,0 - 75,0
Metoda początkowa gwiazda/trójkąt
Nadaje się do VFD Tak
Nadaje się do łagodnego rozruchu Tak
Typ, Polacy Silnik indukcyjny 4 bieguny IP68
Izolacja Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 1472 - 1475
Zabezpieczenie silnika (wbudowane) Miniaturowy ochraniacz
Prąd znamionowy 75 - 146
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-200
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU(3C*35mm²,3*16mm²/3E,3*2,5ST);NSSHÖU (3C*35mm², 3*16mm²/3E), NSSHÖU 4C*10mm²/2C*1,5mm²; NSSHÖU (4C*10mm²)
Długość kabla 20m
Inni
Masa sucha kg 695 - 1220
Odporność na ciśnienie maks. 40m

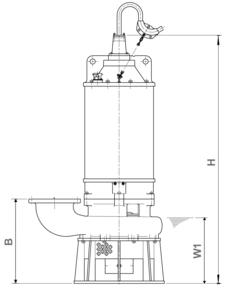

Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • GSD837
  • GSD-55-4
  • GSD-75-4
ModelAA1BDHW1
GSD8379157505506601582480
GSD-55-410508506557081927510
GSD-75-410508506557081927510

Seria GSD to wysokowydajna pompa szlamowa o dużej wytrzymałości, która zapewnia dużą wysokość podnoszenia i dużą objętość wypływu. Została zaprojektowana i zbudowana do ciągłej pracy w trudnych warunkach, często występujących na dużych placach budowy i w kopalniach. Idealna do mieszania i transportu osiadłej materii.

Mieszadło żeliwne GSD o wysokiej zawartości chromu wykorzystuje pierścień wlotowy i wirnik z tego samego materiału, aby zapewnić dodatkową trwałość. Ponadto spadek wydajności spowodowany zużyciem został zminimalizowany dzięki połączeniu zamkniętej konfiguracji wirnika z unikalnym mechanizmem Tsurumi, który stale reguluje luz między pierścieniem wlotowym a wirnikiem. Niezawodność podczas długotrwałego użytkowania została zwiększona dzięki portom odciążającym ciśnienie uszczelnienia, które uwalniają ciśnienie pompy przyłożone do uszczelnienia mechanicznego. Pompa jest dodatkowo zaprojektowana do bocznego wypływu przez spiralną ścieżkę, która zapewnia przepływ ciał stałych. Ponadto silnik jest owinięty płaszczem wodnym, który utrzymuje silnik w chłodzie podczas długotrwałej pracy przy niskim poziomie wody.

Adaptery kołnierzowe 048-TEG-10
Adapter kołnierzowy JIS/DIN
Specyfikacje
Liczba otworów na śruby 12

Adapter kołnierzowy do 10" JIS 10K - 10" DIN PN10

Wyłącznik pływakowy 1023012
Pływak 20m (do pomp budowlanych)

Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
Wyłącznik pływakowy 1023012
Pływak 20m (do pomp budowlanych)

Działanie automatyczne: uruchamia pompę zanurzeniową, gdy poziom wody wzrośnie do ustalonej wysokości i wyłącza ją, gdy poziom spadnie, zapobiegając w ten sposób przepełnieniu lub uszkodzeniu pompy.
