KRD (KRS2)

KRD (KRS2) | 400V / 50Hz
Poproś o ofertę

Seria KRS2 została przemianowana na KRD. Seria pomp drenażowych o dużej objętości i dużej wytrzymałości, wykonanych z żeliwa. Wyposażone w 4-biegunowe silniki trójfazowe, oferujące doskonałą obsługę ciał stałych i trwałość w przypadku najbardziej wymagających zastosowań.

Dane techniczne
  • ø Otwór wylotowy mm: 80 - 200
  • Rodzaj płynu: Piasek/Szlam
  • Maks. nośność bryły mm: 30
  • Maksymalna sucha masa %: 20
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 1670 - 4800
  • Maksymalna wysokość głowy: 15,80 - 31
  • Moc silnika kW: 5,5 - 18,0
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz
Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. nośność bryły mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość głowy Moc silnika kW Faza / Napięcie

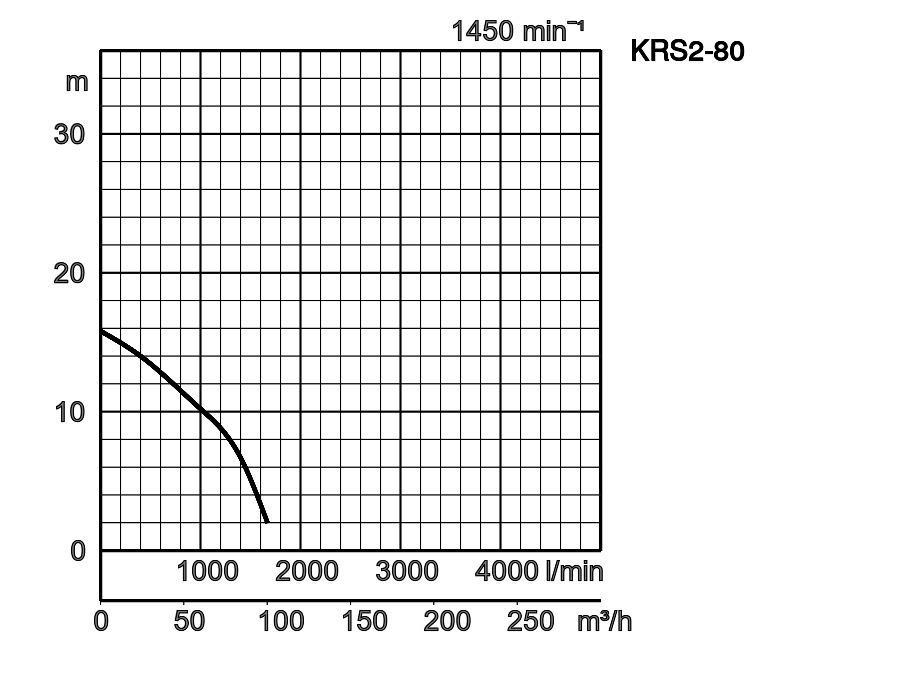

KRD35.5 (KRS2-80)
1
80 Piasek/Szlam 30 20 5-9 1670 15,80 5,5 3-fazowy / 400 V / 50 Hz

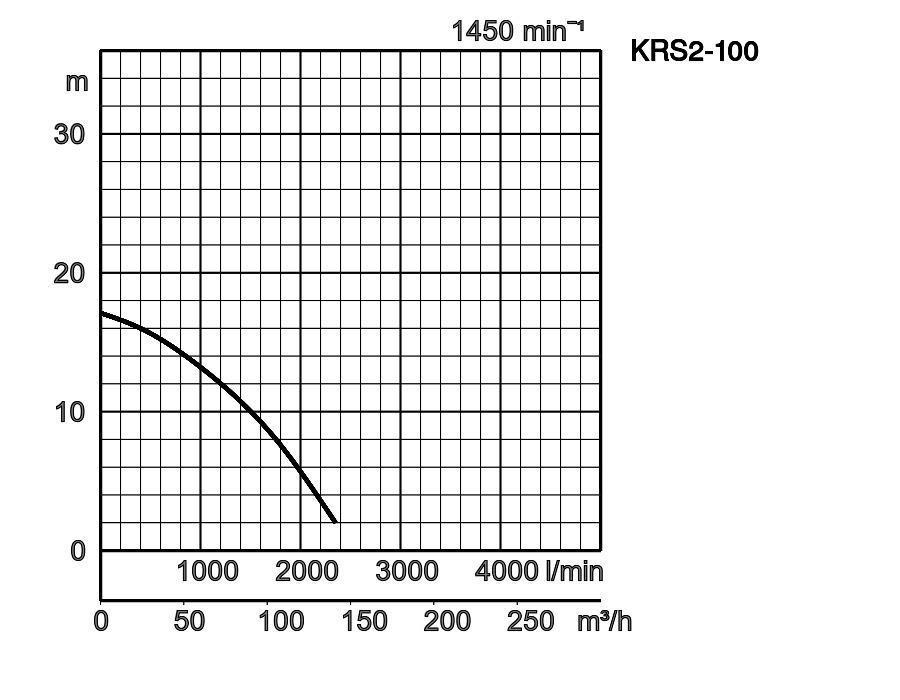

KRD47.5 (KRS2-100)
2
100 Piasek/Szlam 30 20 5-9 2350 17.10 7,5 3-fazowy / 400 V / 50 Hz

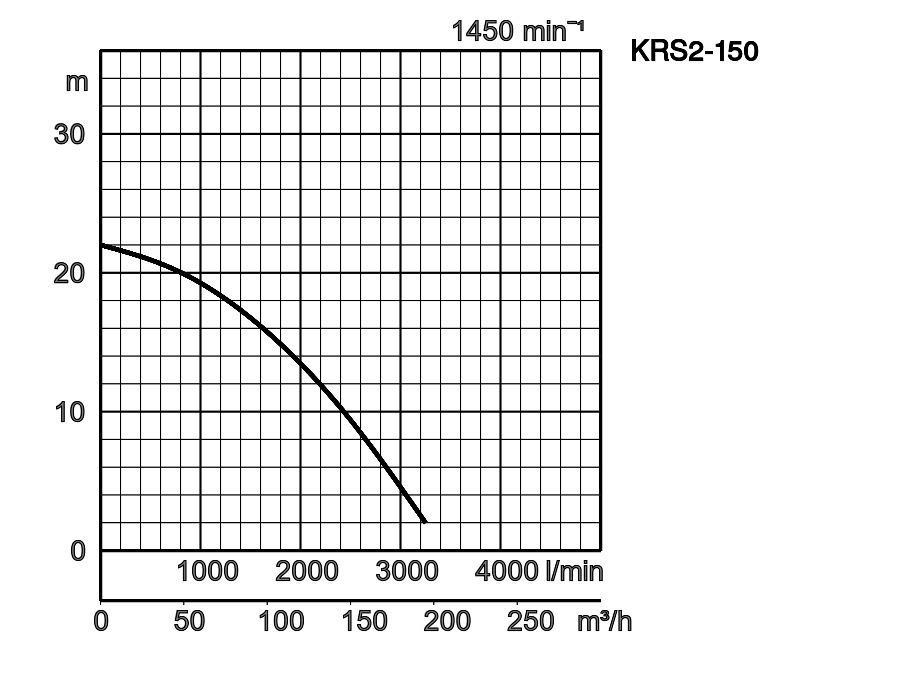

KRD611 (KRS2-150)
3
150 Piasek/Szlam 30 20 5-9 3250 22 11 3-fazowy / 400 V / 50 Hz

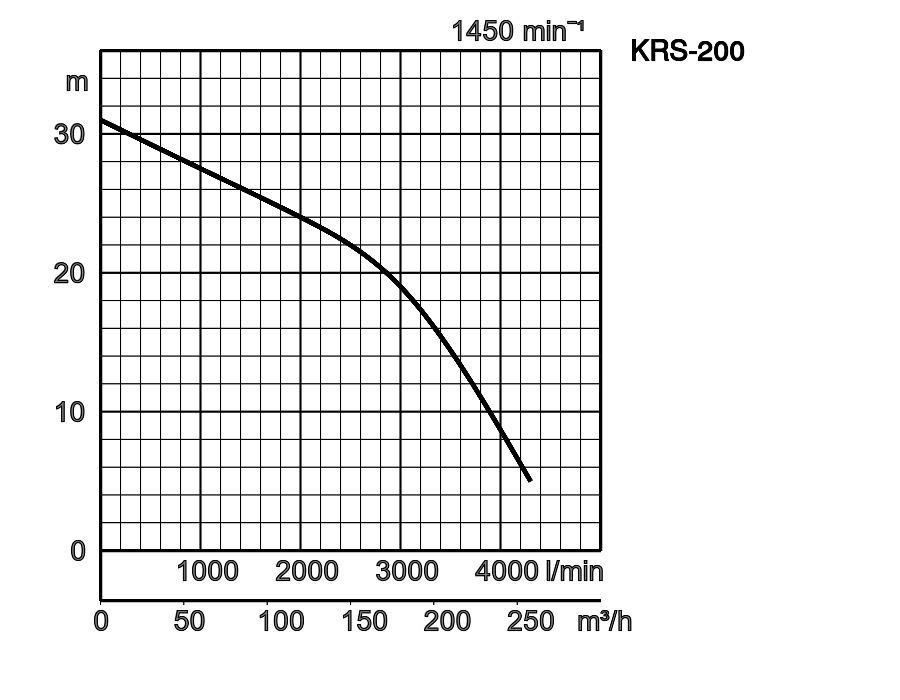

KRS-200
4
200 Piasek/Szlam 30 20 5-9 4800 31 18,0 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 20
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1670
Maksymalna wysokość głowy 15,80
Moc silnika kW 5,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 20
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2350
Maksymalna wysokość głowy 17.10
Moc silnika kW 7,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 20
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 3250
Maksymalna wysokość głowy 22
Moc silnika kW 11
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 200
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 20
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 4800
Maksymalna wysokość głowy 31
Moc silnika kW 18,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 80 - 200
Podłączenie wylotowe Kołnierz gwintowany/złączka wężowa
Pompowanie płynu
Rodzaj płynu Piasek/Szlam
Temperatura 0-40°C
Maks. nośność bryły mm 30
Maksymalna sucha masa % 20
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1670 - 4800
Maksymalna wysokość głowy 15,80 - 31
General
Odporność na ciśnienie m 40
Pompa
Komponenty
Wirnik Wirnik typu półotwartego
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa chromowego
Mieszadło Odlew z żeliwa chromowego
Obudowa Odlew z żeliwa szarego EN-GJL-200
Płyta ssąca Odlew z żeliwa chromowego
Korpus pompy Odlew z żeliwa szarego EN-GJL-200
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 5,5 - 18,0
Metoda początkowa bezpośrednio online
Suitable for VFD Yes
Suitable for Soft Starter Yes
Typ, Polacy Silnik indukcyjny 4 bieguny IP68
Izolacja Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 1448 - 1458
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 12.10 - 35
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-200
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm², NSSHÖU 4C*10mm²
Długość kabla 20m
Inni
Masa sucha kg 107 - 395
Odporność na ciśnienie maks. 30m, maks. 50m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • KRD35.5 (KRS2-80)
  • KRD47.5 (KRS2-100)
  • KRD611 (KRS2-150)
  • KRS-200
ModelAA1BB1DHW1
KRD35.5 (KRS2-80)351260838680326815265
KRD47.5 (KRS2-100)418305936697379886270
KRD611 (KRS2-150)436324961718407913270
KRS-20057644511819505301140285

Seria KRS2, niedawno przemianowana na serię KRD, to zanurzalna trójfazowa żeliwna pompa drenażowa o dużej objętości i dużej wytrzymałości napędzana silnikiem 4-biegunowym. Korpus żeliwny w połączeniu z silnikiem o niskiej prędkości obrotowej zapewnia dodatkową trwałość do stosowania w najbardziej wymagających warunkach. Konstrukcja z górnym wylotem i przepływem bocznym zapewnia wydajne chłodzenie silnika nawet wtedy, gdy silnik jest wystawiony na działanie powietrza.* Model KRS1022 to konstrukcja z górnym wylotem i przepływem. Konstrukcja z górnym wylotem i przepływem zapewnia maksymalną wydajność chłodzenia silnika, umożliwiając ciągłą pracę przy niskim poziomie wody i wydłużoną możliwość pracy na sucho.

Pump Discharge 032-127-29
4" Hose Coupling
Odpływ 4" z odpowiednim przyłączem do węża
Pump Discharge 032-151-19
2" Hose Coupling
Odpływ 2" z odpowiednim przyłączem do węża
Pump Discharge 032-436-11
2" BS-threaded coupling
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-437-12
3" BS-threaded coupling
Odpływ 3" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-438-13
4" BS-threaded coupling
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547151603tu
Plug CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547251603tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571516000tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572516000tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Pump Discharge 032-000-27
6" BS-threaded coupling
Odpływ 6" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-119-28
3" Hose Coupling
Odpływ 3" z odpowiednim przyłączem do węża
Pump Discharge 032-152-10
6" Hose Coupling
Odpływ 6" z odpowiednim przyłączem do węża
Pump Discharge 032-437-12
3" BS-threaded coupling
Odpływ 3" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-438-13
4" BS-threaded coupling
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547151603tu
Plug CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547251603tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571516000tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572516000tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 9216211
Plug with float connection CEE 32A w/z rotary switch
Specyfikacje
Kontrola natężenia prądu 16,0A - 20,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 12,5kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: aut
Pump Discharge 032-000-26
6" BS-threaded coupling
Odpływ 6" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-295-16
4" Hose Coupling
Odpływ 4" z odpowiednim przyłączem do węża
Pump Discharge 032-439-14
4" BS-threaded coupling
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547252503tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
