KRDX

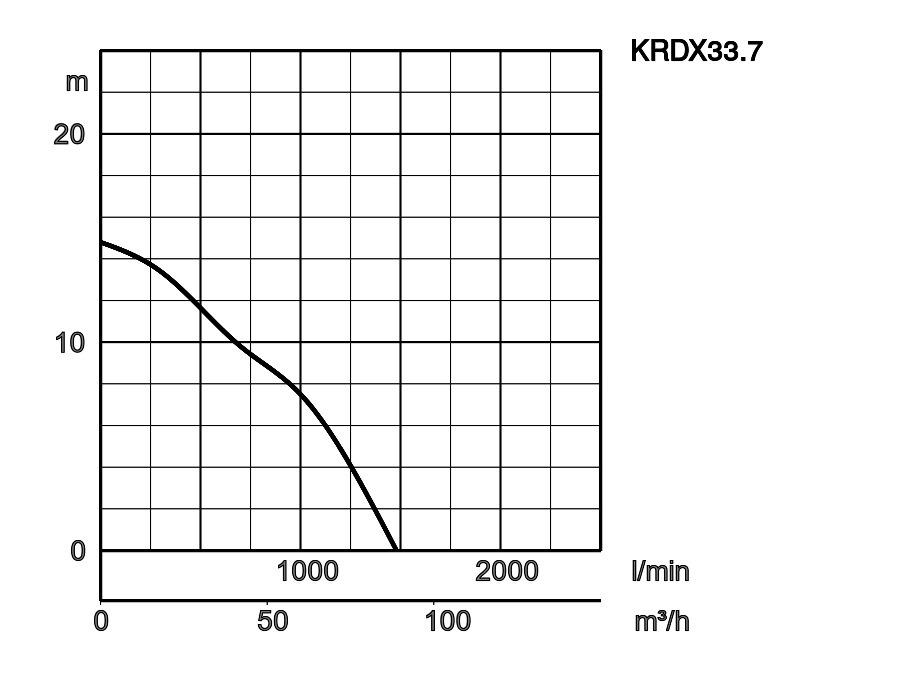

Krzywa wydajności

O

Specyfikacje

Model	Colour code curve	ø Otwór wylotowy mm	Rodzaj płynu	Maks. nośność bryły mm	Maksymalna sucha masa %	Maksymalna wartość pH	Maksymalna wydajność l/min	Maksymalna wysokość głowy	Dostępny ATEX	Moc silnika kW	Faza / Napięcie
KRDX33.7	1 print	100	Piasek/Szlam	21	20	5-9	1400	14,50	Tak	3,7	3-fazowy / 500 V / 50 Hz
KRDX45.5	2 print	100	Piasek/Szlam	28	20	5-9	2000	16,50	Tak	5,5	3-fazowy / 500 V / 50 Hz
KRDX47.5	3 print	100	Piasek/Szlam	33	20	5-9	2200	17	Tak	7,5	3-fazowy / 500 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Piasek/Szlam
Maks. nośność bryły mm	21
Maksymalna sucha masa %	20
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	1400
Maksymalna wysokość głowy	14,50
Dostępny ATEX	Tak
Moc silnika kW	3,7
Faza / Napięcie	3-fazowy / 500 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Piasek/Szlam
Maks. nośność bryły mm	28
Maksymalna sucha masa %	20
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	2000
Maksymalna wysokość głowy	16,50
Dostępny ATEX	Tak
Moc silnika kW	5,5
Faza / Napięcie	3-fazowy / 500 V / 50 Hz

ø Otwór wylotowy mm	100
Rodzaj płynu	Piasek/Szlam
Maks. nośność bryły mm	33
Maksymalna sucha masa %	20
Maksymalna wartość pH	5-9

Maksymalna wydajność l/min	2200
Maksymalna wysokość głowy	17
Dostępny ATEX	Tak
Moc silnika kW	7,5
Faza / Napięcie	3-fazowy / 500 V / 50 Hz

Materiały

Ogólny

ø Otwór wylotowy mm	100
Podłączenie wylotowe	Kołnierz gwintowany

Pompowanie płynu

Rodzaj płynu	Piasek/Szlam
Temperatura	0-40°C
Maks. nośność bryły mm	21 - 33
Maksymalna sucha masa %	20
Maksymalna wartość pH	5-9
Maksymalna wydajność l/min	1400 - 2200
Maksymalna wysokość głowy	14,50 - 17

General

Dostępny ATEX	Tak

Pompa

Komponenty

Wirnik	Wirnik typu półotwartego
Namiar	Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne	Podwójne uszczelnienie mechaniczne w kąpieli olejowej

Tworzywo

Wirnik	Odlew z żeliwa chromowego
Obudowa	Odlew z żeliwa sferoidalnego EN-GJS-700-2
Płyta ssąca	Odlew z żeliwa chromowego
Korpus pompy	Odlew z żeliwa sferoidalnego EN-GJS-400
Uszczelnienie mechaniczne	Węglik krzemu

Silnik

Moc silnika kW	3,7 - 7,5
Metoda początkowa	bezpośrednio online
Suitable for VFD	Yes
Suitable for Soft Starter	Yes
Typ, Polacy	Silnik indukcyjny 4 bieguny IP68
Izolacja	Klasa izolacji H
Faza / Napięcie	3-fazowy / 500 V / 50 Hz
obr./min.	1450
Zabezpieczenie silnika (wbudowane)	Okrągły wyłącznik termiczny
Prąd znamionowy	6,4 - 12,1

Tworzywo

Rama	Żeliwo sferoidalne EN-GJS-400
Wał	Stal nierdzewna EN-X30Cr13
Kabel	NSSHÖU 3C2,5mm², 3C2,5/3E, 3C*1,5ST
Długość kabla	20m

Inni

Masa sucha kg	155 - 186
Odporność na ciśnienie	maks. 25m

Wymiary

Wymiary - w mm

W1: najniższy poziom bieżącej wody

KRDX33.7
KRDX45.5
KRDX47.5

Model	A	A1	B	B1	D	H	W1
KRDX33.7	415	356	701	635	369	829	290
KRDX45.5	446	387	745	644	416	838	300
KRDX47.5	446	387	775	674	416	868	300

Opis

KRDX to zatapialne pompy szlamowe wyposażone w mieszadła uznane zarówno przez IECEx, jak i ATEX. Dzięki wirnikowi, płycie ssącej i mieszadłu wykonanemu z żeliwa wysokochromowego oraz obudowie pompy i ramie silnika wykonanej z żeliwa ciągliwego pompy serii KRDX są doskonałe pod względem odporności na zużycie, a zatem nadają się do odprowadzania wody z błotem, wody zawierającej osady i różnych rodzajów płynnych szlamów. Ponadto pompy serii KRDX mogą być budowane zgodnie ze specyfikacjami napięć znamionowych od 380 V do 1000 V.
