KTV2

KTV2 | /
Poproś o ofertę

Przenośne trójfazowe pompy szlamowe, wykonane z lekkiego aluminium. Wbudowany agitator miesza piasek, muł i sproszkowane ciała stałe w zawiesinę do pompowania.

Dane techniczne
  • ø Otwór wylotowy mm: 50 - 80
  • Rodzaj płynu: Piasek/Szlam
  • Maks. wielkość części stałych mm: 8,50
  • Maksymalna sucha masa %: 10
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 420 - 720
  • Maksymalna wysokość podnoszenia m: 20 - 22,50
  • Moc silnika kW: 2,0 - 3,0
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz

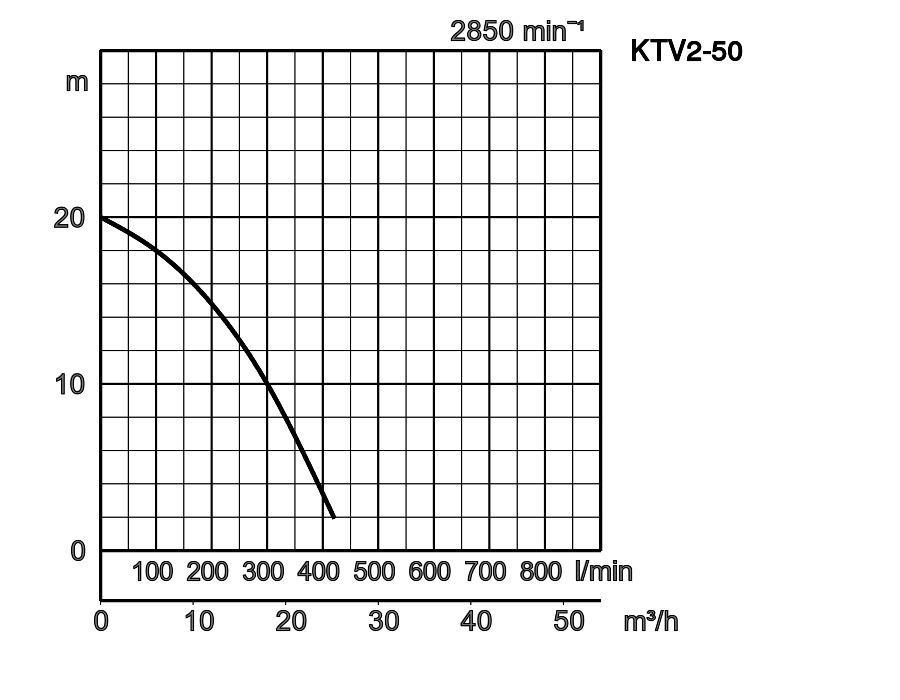

Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. wielkość części stałych mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość podnoszenia m Moc silnika kW Faza / Napięcie
KTV2-50
1
50 Piasek/Szlam 8,50 10 5-9 420 20 2,0 3-fazowy / 400 V / 50 Hz
KTV2-80
2
80 Piasek/Szlam 8,50 10 5-9 720 22,50 3,0 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 50
Rodzaj płynu Piasek/Szlam
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 420
Maksymalna wysokość podnoszenia m 20
Moc silnika kW 2,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Piasek/Szlam
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 720
Maksymalna wysokość podnoszenia m 22,50
Moc silnika kW 3,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 50 - 80
Podłączenie wylotowe BSPT threaded/Hose coupling
Pompowanie płynu
Rodzaj płynu Piasek/Szlam
Temperatura 0-40°C
Maks. wielkość części stałych mm 8,50
Maksymalna sucha masa % 10
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 420 - 720
Maksymalna wysokość podnoszenia m 20 - 22,50
Pompa
Komponenty
Wirnik Wirnik półwirowy
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa chromowego
Mieszadło FCD700 (EN-GJS-700-2)
Obudowa Kauczuk syntetyczny
Korpus pompy Odlew aluminiowy
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 2,0 - 3,0
Metoda początkowa bezpośrednio online
Nadaje się do VFD Tak
Nadaje się do łagodnego rozruchu Tak
Typ, Polacy Silnik indukcyjny 2-biegunowy IP68
Izolacja Klasa izolacji E
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 2870 - 2875
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 3,80 - 6.10
Tworzywo
Rama Odlew ze stopu aluminium
Wał Stal nierdzewna EN-X6Cr13
Kabel NSSHÖU 4C*1,5 mm²
Długość kabla 20m
Inni
Masa sucha kg 25 - 38
Odporność na ciśnienie maks. 50m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • KTV2-80
W1: najniższy poziom bieżącej wody
  • KTV2-50
ModelAA1BB1DHW1
KTV2-50250192450368250454120
KTV2-80295216550427295550130

Seria KTV2 typu szlamowego to zanurzalna trójfazowa przenośna pompa szlamowa. Jest wyposażona w mieszadło, które wspomaga płynne zasysanie osiadłych substancji. Chociaż pompa jest jednostką trójfazową, została zaprojektowana tak, aby ważyć mniej, co ułatwia przenoszenie, ale może być używana do pompowania szlamu. Części pompy, takie jak wirnik i obudowa pompy, są wykonane z materiałów odpornych na zużycie. Konstrukcja z górnym wylotem i bocznym przepływem zapewnia wydajne chłodzenie silnika, nawet gdy pracuje z silnikiem wystawionym na działanie powietrza. Smukła konstrukcja umożliwia umieszczenie pompy w ograniczonej przestrzeni.

Wzmocnione części eksploatacyjne 020-TEG-01, 031-TEG-01, 058-TEG-03
Obudowa pompy, płyta ścieralna, płyta mocująca
Wzmocnione części do zastosowań wymagających dużej wytrzymałości
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wtyczki zabezpieczające silnik 547150403tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250403tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571502400tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572502400tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150403
CEE MS PW Stecker 16/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250403
CEE MS PW Stecker 32/5 6h 2,5-4,0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Zestaw do naprawy kabli 061-TEG-06
Zestaw naprawczy do kabli 001-TEG-31 Cabtyre (20 m) H07RN-F4Cx1,5mm2 i kabla M01-TEG-31 NSSHOEU 4G*1,5 mm2 (20 m)
Zestaw do naprawy kabli umożliwiający samodzielną naprawę uszkodzonego kabla na miejscu.
Wzmocnione części eksploatacyjne 020-TEG-02, 031-TEG-02, 058-TEG-02
Obudowa pompy, płyta ścieralna, płyta mocująca
Wzmocnione części do zastosowań wymagających dużej wytrzymałości
Wylot pompy 032-127-29
Złącze węża 4"
Odpływ 4" z odpowiednim przyłączem do węża
Wylot pompy 032-151-19
Złącze węża 2"
Odpływ 2" z odpowiednim przyłączem do węża
Wylot pompy 032-436-11
Złącze gwintowane BS 2"
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Wylot pompy 032-438-13
Złącze gwintowane BS 4"
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Czujnik wycieku oleju TSS-TEG-08
Czujnik oleju uszczelniającego TSS M8 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Czujnik wycieku oleju TSS-TEG-12
Czujnik oleju uszczelniającego TSS M12 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Wtyczki zabezpieczające silnik 547150633tu
Wtyczka CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 547250633tu
Wtyczka CEE 32 A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 5571510000tu
Wtyczka z przyłączem pływakowym CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 5572510000tu
Wtyczka z przyłączem pływakowym CEE 32A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Wtyczki zabezpieczające silnik 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Wtyczki zabezpieczające silnik 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
