NKZ

NKZ | 400V / 50Hz
Poproś o ofertę

Trójfazowe pompy szlamowe, żeliwne, z wbudowanym agitatorem do mieszania i podnoszenia osadów. Wytrzymała konstrukcja, w tym boczny wylot, spiralna obudowa, płaszcz chłodzący wodę i silnik 4-biegunowy dla zwiększonej odporności na zużycie.

Dane techniczne
  • ø Otwór wylotowy mm: 80 - 150
  • Rodzaj płynu: Piasek/Szlam
  • Maks. nośność bryły mm: 20 - 30
  • Maksymalna sucha masa %: 25
  • Maksymalna wartość pH: 5-9
  • Maksymalna wydajność l/min: 930 - 3950
  • Maksymalna wysokość głowy: 12,60 - 28,80
  • Moc silnika kW: 2,2 - 11,0
  • Faza / Napięcie: 3-fazowy / 400 V / 50 Hz
Krzywa wydajności
1 O
Specyfikacje
Model Colour code curve ø Otwór wylotowy mm Rodzaj płynu Maks. nośność bryły mm Maksymalna sucha masa % Maksymalna wartość pH Maksymalna wydajność l/min Maksymalna wysokość głowy Moc silnika kW Faza / Napięcie

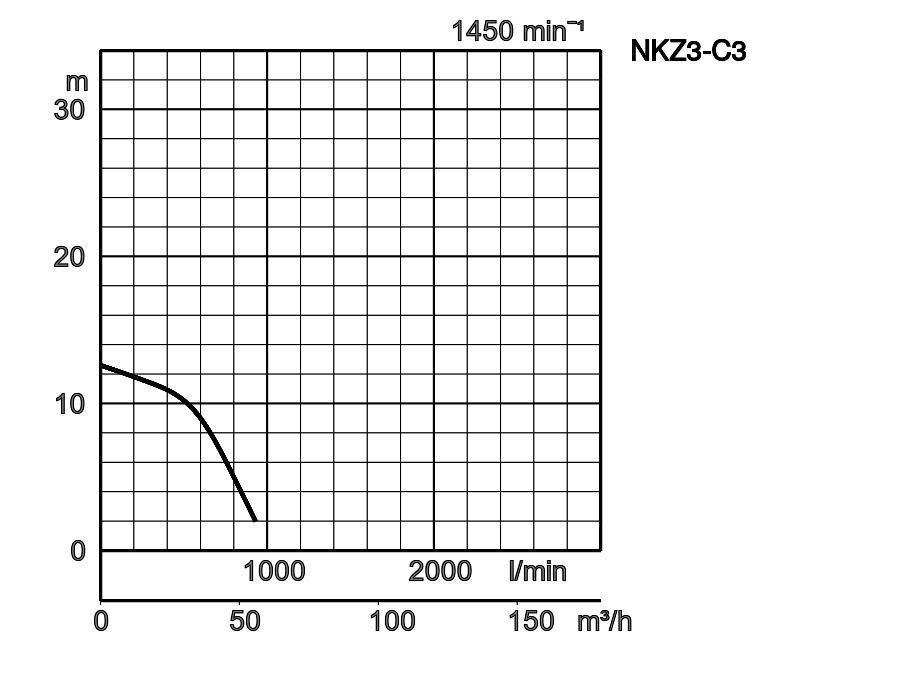

NKZ3-C3
1
80 Piasek/Szlam 30 25 5-9 930 12,60 2,2 3-fazowy / 400 V / 50 Hz

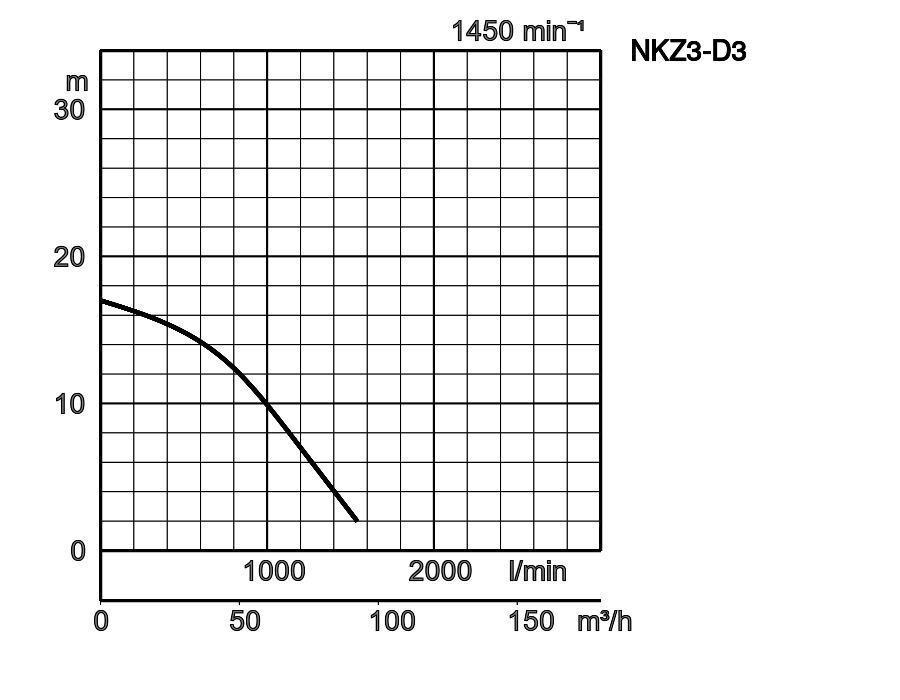

NKZ3-D3
2
80 Piasek/Szlam 30 25 5-9 1540 17 3,7 3-fazowy / 400 V / 50 Hz

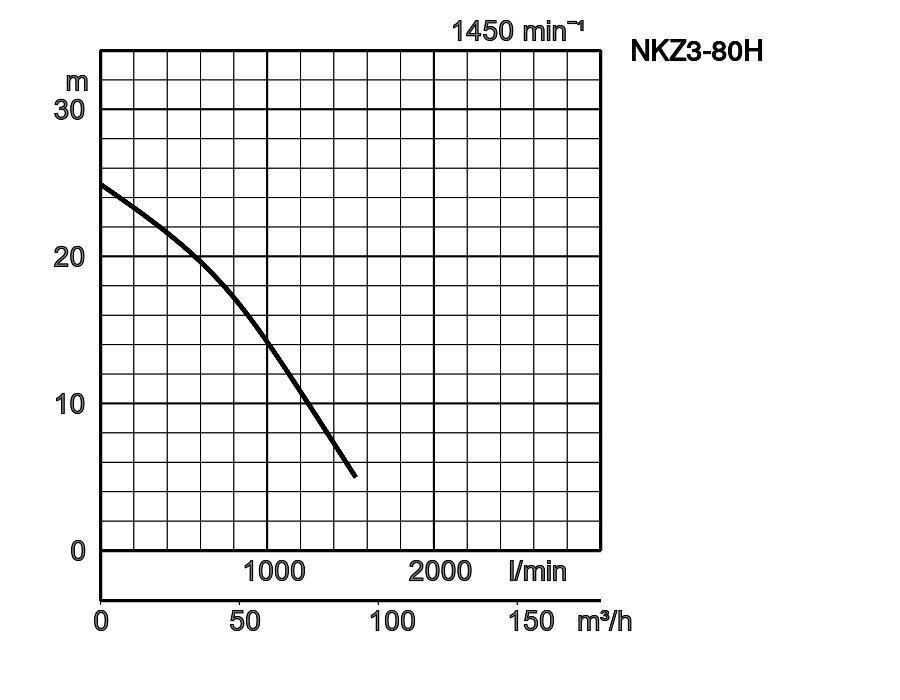

NKZ35.5 (NKZ3-80H)
3
80 Piasek/Szlam 20 25 5-9 1530 24,90 5,5 3-fazowy / 400 V / 50 Hz
NKZ45.5 4 100 Piasek/Szlam 30 25 5-9 2000 18,7 5,5 3-fazowy / 400 V / 50 Hz

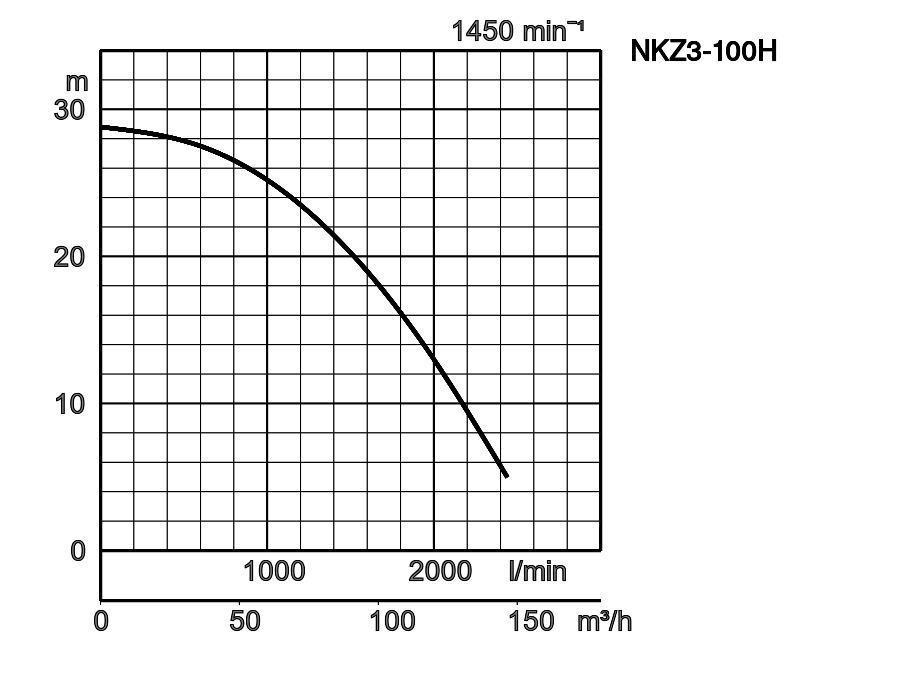

NKZ411 (NKZ3-100H)
5
100 Piasek/Szlam 20 25 5-9 2440 28,80 11,0 3-fazowy / 400 V / 50 Hz
NKZ611 6 150 Piasek/Szlam 30 25 5-9 3950 21,7 11 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 930
Maksymalna wysokość głowy 12,60
Moc silnika kW 2,2
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1540
Maksymalna wysokość głowy 17
Moc silnika kW 3,7
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 80
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 20
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 1530
Maksymalna wysokość głowy 24,90
Moc silnika kW 5,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2000
Maksymalna wysokość głowy 18,7
Moc silnika kW 5,5
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 100
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 20
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 2440
Maksymalna wysokość głowy 28,80
Moc silnika kW 11,0
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
ø Otwór wylotowy mm 150
Rodzaj płynu Piasek/Szlam
Maks. nośność bryły mm 30
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 3950
Maksymalna wysokość głowy 21,7
Moc silnika kW 11
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
Ogólny
ø Otwór wylotowy mm 80 - 150
Podłączenie wylotowe Kołnierz gwintowany/złączka wężowa, Złącze wężowe
Pompowanie płynu
Rodzaj płynu Piasek/Szlam
Temperatura 0-40°C
Maks. nośność bryły mm 20 - 30
Maksymalna sucha masa % 25
Maksymalna wartość pH 5-9
Maksymalna wydajność l/min 930 - 3950
Maksymalna wysokość głowy 12,60 - 28,80
Pompa
Komponenty
Wirnik Wirnik typu półotwartego
Namiar Łożyska kulkowe osłonięte
Uszczelnienie mechaniczne Podwójne uszczelnienie mechaniczne w kąpieli olejowej
Tworzywo
Wirnik Odlew z żeliwa sferoidalnego EN-GJS-700-2, Odlew z żeliwa chromowego
Mieszadło FCD700 (EN-GJS-700-2)
Obudowa Odlew z żeliwa szarego EN-GJL-200
Płyta ssąca Odlew z żeliwa szarego EN-GJL-200, Odlew z żeliwa sferoidalnego EN-GJS-700-2
Korpus pompy Stal strukturalna
Uszczelnienie mechaniczne Węglik krzemu
Silnik
Moc silnika kW 2,2 - 11
Metoda początkowa bezpośrednio online
Suitable for VFD Yes
Suitable for Soft Starter Yes
Typ, Polacy Silnik indukcyjny 4 bieguny IP68
Izolacja Klasa izolacji E, Klasa izolacji F
Faza / Napięcie 3-fazowy / 400 V / 50 Hz
obr./min. 1410 - 1468
Zabezpieczenie silnika (wbudowane) Okrągły wyłącznik termiczny
Prąd znamionowy 5.10 - 22,50
Tworzywo
Rama Odlew z żeliwa szarego EN-GJL-200
Wał Stal nierdzewna EN-X30Cr13
Kabel NSSHÖU 4C*1,5 mm², NSSHÖU 4C*2,5mm², NSSHÖU 4C*4,0 mm²
Długość kabla 20m
Inni
Masa sucha kg 91 - 217
Odporność na ciśnienie maks. 30m
Wymiary - w mm
W1: najniższy poziom bieżącej wody
  • NKZ3-C3
  • NKZ3-D3
  • NKZ35.5 (NKZ3-80H)
  • NKZ45.5
  • NKZ411 (NKZ3-100H)
  • NKZ611
ModelAA1BB1DHW1d
NKZ3-C346740537124937066422580
NKZ3-D346740537124937066422580
NKZ35.5 (NKZ3-80H)49143038726440179822080
NKZ45.5482420382244382759220100
NKZ411 (NKZ3-100H)547486422284414885240100
NKZ611618519458265449842240150

Seria NKZ to zanurzalna trójfazowa żeliwna pompa szlamowa o dużej wytrzymałości napędzana silnikiem 4-biegunowym. Jest wyposażona w mieszadło, które wspomaga płynne zasysanie osadów. Wylot boczny, spiralna konstrukcja umożliwia płynniejsze przechodzenie zasysanych ciał stałych. Silnik jest chłodzony płaszczem wodnym, który zapewnia wydajne chłodzenie silnika nawet wtedy, gdy silnik jest wystawiony na działanie powietrza. Zastosowanie systemu montażu szyny prowadzącej poprawia wygodę w obiektach takich jak huty żelaza, wytwórnie betonu towarowego i oczyszczalnie ścieków, w których pompa ma być zainstalowana z nieruchomym rurociągiem wylotowym.

Pump Discharge 032-119-28
3" Hose Coupling
Odpływ 3" z odpowiednim przyłączem do węża
Pump Discharge 032-151-19
2" Hose Coupling
Odpływ 2" z odpowiednim przyłączem do węża
Pump Discharge 032-436-11
2" BS-threaded coupling
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-438-13
4" BS-threaded coupling
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547150633tu
Plug CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547250633tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571502400tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5571506000tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłącznika pływak
Motor Protection Plugs 5572502400tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 2,4A - 4,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572506000tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587150403
CEE MS PW Stecker 16/5 6h 2.5-4.0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587150633
CEE MS PW Stecker 16/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587250403
CEE MS PW Stecker 32/5 6h 2.5-4.0A DFK IP67
Specyfikacje
Kontrola natężenia prądu 2,5A - 4,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587250633
CEE MS PW Stecker 32/5 6h 4.0-6.3A DFK IP67
Specyfikacje
Kontrola natężenia prądu 4,0A - 6,3A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Pump Discharge 032-119-28
3" Hose Coupling
Odpływ 3" z odpowiednim przyłączem do węża
Pump Discharge 032-436-11
2" BS-threaded coupling
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Pump Discharge 032-438-13
4" BS-threaded coupling
Odpływ 4" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547151003tu
Plug CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547251003tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571510000tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572510000tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 6,0A - 10,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587151003
CEE MS PW Stecker 16/5 6h 6.3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587251003
CEE MS PW Stecker 32/5 6h 6.3-10A DFK IP67
Specyfikacje
Kontrola natężenia prądu 6,3A - 10,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Pump Discharge 032-119-28
3" Hose Coupling
Odpływ 3" z odpowiednim przyłączem do węża
Pump Discharge 032-436-11
2" BS-threaded coupling
Odpływ 2" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547151603tu
Plug CEE 16A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 547251603tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 5571516000tu
Plug with float connection CEE 16A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M25
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 5572516000tu
Plug with float connection CEE 32A
Specyfikacje
Kontrola natężenia prądu 12,0A - 16,0A
Dławik kablowy M32
IP 44
Przełącznik kołyskowy WŁ./WYŁ. (RĘCZNY/AUTOMATYCZNY), zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, stycznik maks. 7,5 kW, z przemiennikiem faz, wyświetlaczem roboczym i polem wirującym, sprawdź dławik kablowy dla wyłą
Motor Protection Plugs 587151603
CEE MS PW Stecker 16/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M25
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587251603
CEE MS PW Stecker 32/5 6h 10-16A DFK IP67
Specyfikacje
Kontrola natężenia prądu 10,0A - 16,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Pump Discharge 032-119-28
3" Hose Coupling
Odpływ 3" z odpowiednim przyłączem do węża
Pump Discharge 032-437-12
3" BS-threaded coupling
Odpływ 3" z odpowiednim przyłączem do złącza gwintowanego
Oil Leakage Sensor TSS-TEG-10
TSS Seal Oil Sensor M10 (10m)
Zewnętrznie montowane czujniki wycieku do wykrywania wody w komorze olejowej. Uwaga: wymagany jest dodatkowy przekaźnik, np. wykrywacz.
Motor Protection Plugs 547252503tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 9216210
Plug with float connection CEE 32A w/z rotary switch
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 12,5kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: aut
Motor Protection Plugs 547252503tu
Plug CEE 32 A
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 44
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 587252503
CEE MS PW Stecker 32/5 6h 20-25A DFK IP67
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32
IP 67
Napęd dźwignią obrotową, zabezpieczenie silnika z regulacją odpowiedniego prądu znamionowego, z przełącznikiem faz i kontrolą pola wirującego, dławikiem kablowym, zabezpieczenie przeciążeniowe: automatyczne odłączenie silnika w przypadku na
Motor Protection Plugs 9216210
Plug with float connection CEE 32A w/z rotary switch
Specyfikacje
Kontrola natężenia prądu 20,0A - 25,0A
Dławik kablowy M32, 2 x M16
IP 54
wyłącznik obrotowy (I-0-II), zabezpieczenie z regulacją odpowiedniego prądu znamionowego, stycznik: 12,5kW, z przemiennikiem faz, wyświetlaczem roboczym i kontrolą pola wirującego, 2x dławik kablowy M16, 1x M32 Zabezpieczenie przeciążeniowe: aut
